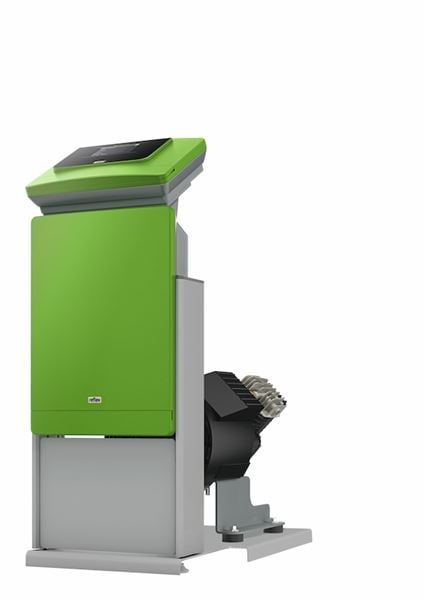

Reflexomat styring med kompressor med aktiv trykvedligeholdelse for jævn og stabil drift i varme- og kølesystemer. For at opnå et komplet trykhold skal du vælge en passende kompressorenhed, samt en eller flere ekspansionsbeholdere type RG/RF.
Dimensionsområde (liter) | 80 - 5000 |
---|---|
PN | 6 - 10 |
Temperatur (°C) | -10 - 70 |
Hovedmateriale | Stål |
Artikelnummer | Artikelbeskrivelse | Spændingstilslutning |
---|---|---|
AT8300K90 | Reflex Reflexomat RS 90/1 - 6 bar - 1 kompressor | 230VAC |
AT8300K150T-10 | Reflex Reflexomat RS 150/1 T - 10 bar - 1 kompressorer | 400VAC |
AT8300K400T-10 | Reflex Reflexomat RS 400/1 T - 10 bar - 1 kompressor | 400VAC |
AT8300K580T-10 | Reflex Reflexomat RS 580/1 T - 10 bar - 1 kompressor | 400VAC |
AT8300K150T | Reflex Reflexomat RS 150/1 T - 6 bar - 1 kompressor | 400VAC |
AT8300K300 | Reflex Reflexomat RS 300/1 T - 6 bar - 1 kompressorer | 400VAC |
AT8300K580T | Reflex Reflexomat RS 580/1 T - 6 bar - 1 kompressor | 400VAC |
AT8300K150-2 | Reflex Reflexomat RS 150/2 T - 6 bar - 2 kompressorer | 400VAC |
AT8300K300-2 | Reflex Reflexomat RS 300/2 T - 6 bar - 2 kompressorer | 400VAC |
AT8300K580-2 | Reflex Reflexomat RS 580/2 T - 6 bar - 2 kompressorer | 400VAC |
AT8300K90-2 | Reflex Reflexomat RS 90/2 T - 6 bar - 2 kompressorer | 230VAC |
AT8300K90T | Reflex Reflexomat RS 90/1 T - 6 bar - 1 kompressor | 230VAC |
Trykholdeanlægget optager de volumen-ændringer i vandmængden der sker i varme- og kølesystemer, som opstår ved temperaturændringer under drift.
Systemet består af en eller flere beholdere med en tilsluttet styreenhed.
I beholderen findes en gummibælg, som adskiller væsken i bælgen fra den omgivende komprimerede luft på bælgens yderside. Trykholdeenheden består af en kompressor, en magnetventil, en luftsikkerhedsventil samt en tryktransmitter.
Styringen foran beholderen registrerer og regulerer et konstant driftstryk i anlægget ved varierende temperaturer.
Der er mulighed for automatisk vandpåfyldning via trykholdet.
PLC.411 Lukkede ekspansionsbeholdere med separate rum til væsker og gasser og med trykbevaringsanordning
AFS 2023:5
Produktet er CE-mærket
Samtlige størrelser er produceret i overensstemmelse med DIN EN 13831 samt godkendt iht. PED 2014/68/EU.
Styreenhederne er produceret i overensstemmelse med EN12828.
Beskyttelsesklasse: IP54 for styreenhederne.
Anslået levetid: 15-20 år
Produktmærkning: Oplysninger om indhold, max. tryk, max. temperatur, fremstillingsår, produktionsnummer, typenummer, CE-mærkningen, samt fabrikantens navn er angivet på udstyrets mærkeskilt.

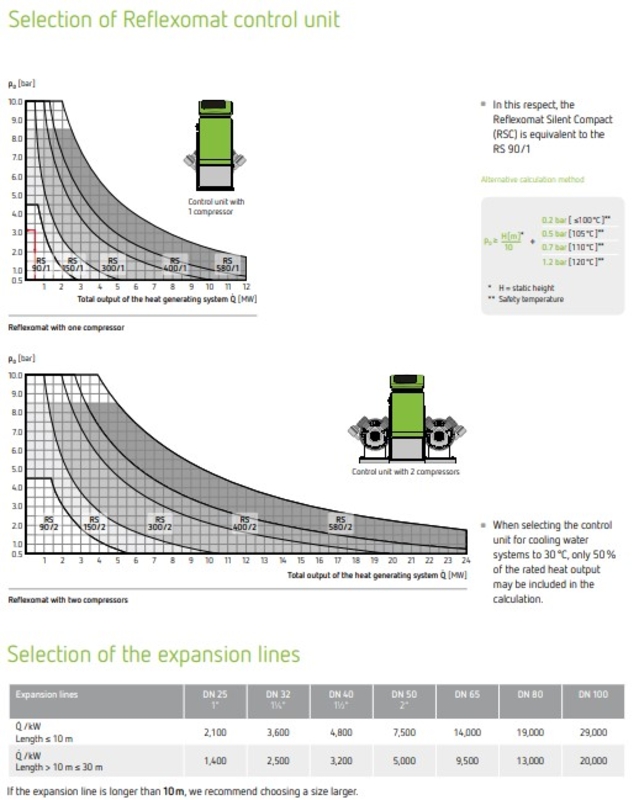

Pos | Komponent | Materiale |
---|---|---|
1 | Trykekspansionsbeholder | Rustfrit stål |
2 | Tilslutning i bund | Messing |
3 | Vejecelle | Compound |
4 | Styreenhed vælges separat (se næste side) | Compound |
5 | Kompressor | Compound |
Dimensionsområde (liter): 80 - 5000

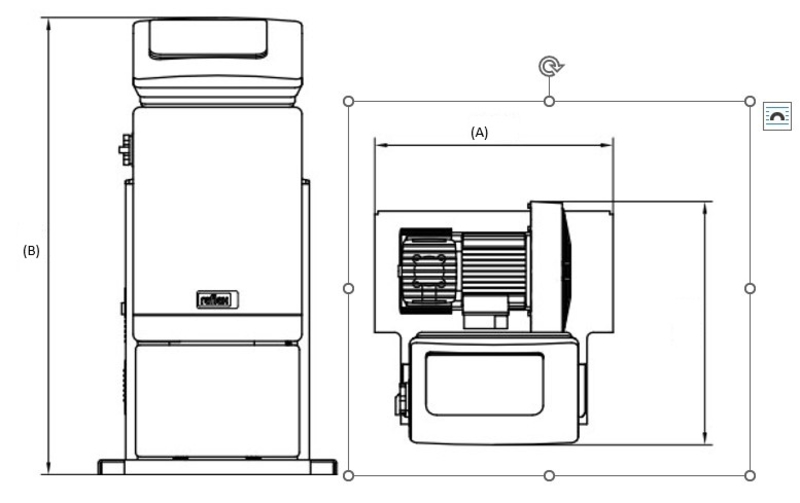

Varenummer | A | B | C | Netto vægt i (kg) |
---|---|---|---|---|
AT8300K90 | 470 | 683 | 550 | 25 |
AT8300K150T-10 | 480 | 921 | 491 | 45 |
AT8300K400T-10 | 565 | 921 | 670 | 51 |
AT8300K580T-10 | 636 | 921 | 803 | 102 |
AT8300K150T | 480 | 921 | 491 | 55 |
AT8300K300 | 370 | 921 | 630 | 58 |
AT8300K580T | 636 | 921 | 803 | 96 |
AT8300K150-2 | 580 | 921 | 510 | 82 |
AT8300K300-2 | 1000 | 921 | 752 | 108 |
AT8300K580-2 | 1301 | 921 | 874 | 197 |
AT8300K90-2 | 498 | 921 | 550 | 45 |
AT8300K90T | 480 | 921 | 491 | 32 |
Trykholdesystem bestående af en beholder med bælg, samt en styring med kompressor inkl. display med mulighed for ekstern kommunikation.
Bælgen adskiller systemvandet fra den omgivne komprimerede luft.
Når der vælges en trykholdestation, er der mulighed for at udnytte beholderens volumen op til 90% i modsætningen til 40-50% i en fortrykt ekspansionsbeholder.
Enheden er udstyret med en vedligeholdelsesfri oliefri kompressor. Enheden består ydermere af en magnetventil, luftsikkerhedsventil, trykluftstilslutning, vejecelle samt manometer.

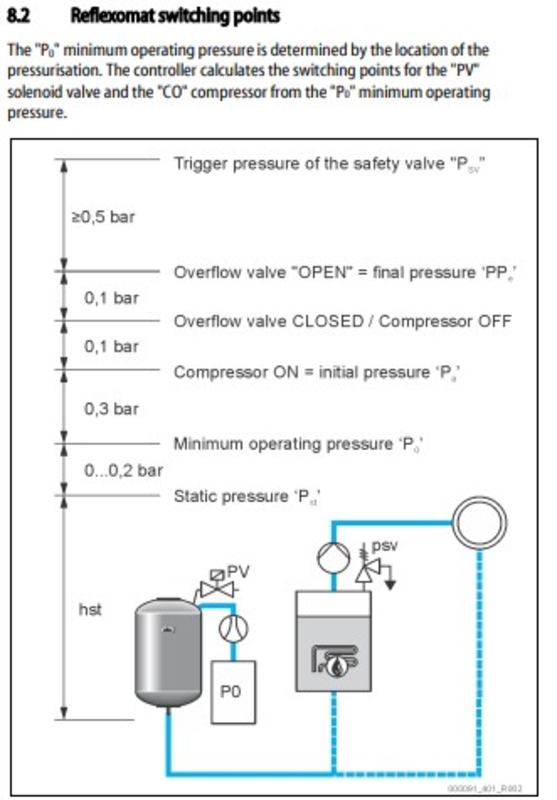

Styring overvåger og regulerer konstant driftstrykket for at sikre et så stabilt system som muligt. Trykket tillades at falde ned til max. 0,1 bar under det forudindstillede driftstryk inden kompressoren starter for at øge trykket.
En trykstigning i systemet sker, når temperaturen stiger og vandet herved udvider sig. Når trykket stiger 0,1 bar over det forudindstillede, vil magnetventilen i trykholdeenheden åbnes, for at sænke trykket i systemet til det forudindstillede. Denne funktion betyder, at beholderen udnyttes fuldt ud.
Drifttrykket kan til enhver tid ses på displayet. Den varierende mængde vand/væske i beholderen registreres hele tiden af vejecellen, som vægt-forandring og vises som %-indhold i styringens display.
For øget driftssikkerhed og overvågning, findes følgende alarmer på en fælles udgang:
- Lavt driftstryk
- Højt driftstryk
- Min. volumen
- Maks. volumen
- Maks tilladt påfyldning overskredet (udelukkende hvis automatisk påfyldning er installeret)
Volumenændringer sker kontinuerligt i både varme- og kølesystemer. Et dynamisk trykholdesystem sikrer en præcis regulering af anlægstrykket, og er optimalt, hvor pladsen er trang, da op til 90% af beholderens volumen kan udnyttes.
Trykholdeenhederne er samtidig produceret med henblik på at kunne yde med lang levetid.
Udgange:
- To ekstra analoge udgange til tryk- og niveaustyring til CTS / SRO
- Seks frit programmerbare digitale indgange
- Seks frit programmerbare potentialfrie udgange
Derudover fås flere forskellige typer BUS-moduler. For mere information omkring disse, kontakt da venligst Armatec A/S.
Hovedmateriale: Stål
Indgående materialer: Aluminium, Stål, Plast
Temperatur (°C): -10 - 70
PN: 6 - 10
ETIM klassifikation: EC010571 - Fartøjskobling
BK04 kode: 20003 Ekspansionsbeholdere og -systemer
MagiCAD Link: https://redir.magicad.cloud/product/08577440-868e-46a6-845e-13e7af7f55dc
IP klassifikation: IP54
Produktfarve: RAL 6018 - Gul grøn, RAL 7040 - Vinduesgrå
Varenummer | Spændingstilslutning | Display information | Støjniveau (dB) | Max driftstryk bar(g) |
---|---|---|---|---|
AT8300K90 | 230VAC | Control touch. 4,3" resistiv farvetouchscreen til programmering, driftsdokumentation og overvågning samt hjælpetekster til alle funktioner. | 72 | 6 |
AT8300K150T-10 | 400VAC | Control touch. 4,3" resistiv farvetouchscreen til programmering, driftsdokumentation og overvågning samt hjælpetekster til alle funktioner. | 72 | 10 |
AT8300K400T-10 | 400VAC | Control touch. 4,3" resistiv farvetouchscreen til programmering, driftsdokumentation og overvågning samt hjælpetekster til alle funktioner. | 76 | 10 |
AT8300K580T-10 | 400VAC | Control touch. 4,3" resistiv farvetouchscreen til programmering, driftsdokumentation og overvågning samt hjælpetekster til alle funktioner. | 76 | 10 |
AT8300K150T | 400VAC | Control touch. 4,3" resistiv farvetouchscreen til programmering, driftsdokumentation og overvågning samt hjælpetekster til alle funktioner. | 72 | |
AT8300K300 | 400VAC | Control touch. 4,3" resistiv farvetouchscreen til programmering, driftsdokumentation og overvågning samt hjælpetekster til alle funktioner. | 76 | |
AT8300K580T | 400VAC | Control touch. 4,3" resistiv farvetouchscreen til programmering, driftsdokumentation og overvågning samt hjælpetekster til alle funktioner. | 76 | |
AT8300K150-2 | 400VAC | Control touch. 4,3" resistiv farvetouchscreen til programmering, driftsdokumentation og overvågning samt hjælpetekster til alle funktioner. | 72 | |
AT8300K300-2 | 400VAC | Control touch. 4,3" resistiv farvetouchscreen til programmering, driftsdokumentation og overvågning samt hjælpetekster til alle funktioner. | 76 | |
AT8300K580-2 | 400VAC | Control touch. 4,3" resistiv farvetouchscreen til programmering, driftsdokumentation og overvågning samt hjælpetekster til alle funktioner. | 76 | |
AT8300K90-2 | 230VAC | Control touch. 4,3" resistiv farvetouchscreen til programmering, driftsdokumentation og overvågning samt hjælpetekster til alle funktioner. | 72 | |
AT8300K90T | 230VAC | Control touch. 4,3" resistiv farvetouchscreen til programmering, driftsdokumentation og overvågning samt hjælpetekster til alle funktioner. | 72 |
For at opnå maksimal præstation og høj driftsikkerhed anbefales ekspansions beholderen monteret på systemets returledning på cirkulationspumpens sugeside.
Udstyret leveres komplet med de nødvendige forbindelser inkl. jordforbundet elkabel med stikprop, fleksibel tilslutningsslange, afspærrings- og aftapningsventil, for enkel "plug and play" installation. Skal ikke kalibreres ved opstart for korrekt indholdsangivelse.
Hvis systemets temperatur er høj, og der er mulighed for at temperaturen i ekspansionsbeholderen vedvarende kan overstige 70°C, anbefales at montere en mellembeholder type AT 8303 før ekspansionsbeholderen, da bælgen i beholderen for nærværende trykhold ikke er godkendt til temperaturer over 70°C.
I anlæg med større vandindhold kan to eller flere beholdere kobles parallelt. De ekstra beholdere som tilkobles kaldes sekundærbeholdere, og den eneste forskel fra primærbeholder, er en vejecelle, som angiver vandmængden. Denne type beholder kan rekvireres med vort varenr.: AT8300EFXXX.
Udstyret er vedligeholdelsesfrit. For sikker funktion og drift anbefales regelmæssige tilsyn og kontrol, mindst en gang om året. Kontakt evt. Armatec A/S for en serviceaftale.
Som reservedele findes: Kompressor, ventilblok inkl. magnetventil og luftsikkerhedsventil, styreenhed, tryk- og volumen sensorer og fleksibel tilslutningsslange.
