AQ5-100 Logic

Anvendelsesområde

Aktuatoren kan påbygges alle typer 90°- drejende afspærrings-, spjæld - og
reguleringsventiler fra DN50-1000 afhængig af type og fabrikat.

Udbudstekst til rådgivere (AMA-kode, i henhold til Svensk byggtjänst)

UEC.1 Aktuatorer til ventiler, elektriske

Kvalitetssikring

SS-EN 60034-1, 2006/95 EEC (LVD), 2004/108 EEC (EC), 2006/42/EC (MD), SS-EN 61000-6-4, SS-EN 61000-6-2, SS-EN 60529

Produktet er CE-mærket

Produktmærkning: Produktet er mærket med typeskilt

Energi- og miljøerklæring

Reach dato: 2024-11-22

Mål og vægt

Funktion og design

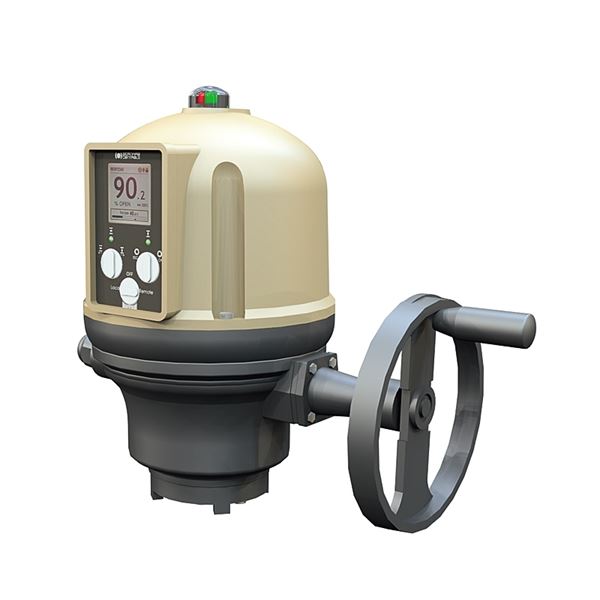

Bernard el-aktuator type AQ Logic V2 er en kompakt og robust kombination af elmotor
og gearudveksling, der yder fra 50-1000 Nm. Udvekslingen består af en fedtsmurt
selvspærrende gearudveksling med 90°-drejende gearudveksling.
AQ Logic er baseret på den nyeste sensor teknologi og inkluderer intern styring for enten
On/off eller analog applikationer. AQ leveres med stort og tydeligt LCD display samt betjeningspanel
for lokal omstyring.
AQ serien er designet som ”non-intrusive” hvilket betyder at al opsætning og justering sker
fra betjeningspanelet eller endnu lettere – fra SMART phones.

Tekniske data

Hovedmateriale: Aluminium

Indgående materialer: Aluminium, Stål

Temperatur (°C): -20 - 70

Max. Moment (Nm): 50 - 800

ETIM klassifikation: EC11290 Elektrisk aktuator

BK04 kode: 20712 Aktuatorer

IP klassifikation: IP68

Produktfarve: RAL 1014 - Elfenbensfarvet

Installation og vedligeholdelse

Mulig montage retning: Vertikal, Horisontal

Iht. instruktion
