Bernard el-aktuatorer med fjederretur. Kan påbygges alle typer 90°- drejende afspærringsventiler med momentkrav op til 500 Nm. Ved strømsvigt eller nødalarm frakobles magnetkoblingens spænding og fjederenheden lukker eller åbner spjældet/ventilen.
| Artikelnummer | Max. Moment MAST (Nm) | Spændingstilslutning | Drivbøsning | Manøvretid (s) |
|---|---|---|---|---|
| AT PIMEAFQ |
Påbygges alle typer 90°- drejende afspærringsventiler med momentkrav op til
500 Nm. Ved eventuel lækage eller nødalarm frakobles magnetkoblingens
spænding og fjederenheden lukker eller åbner spjældet/ventilen.

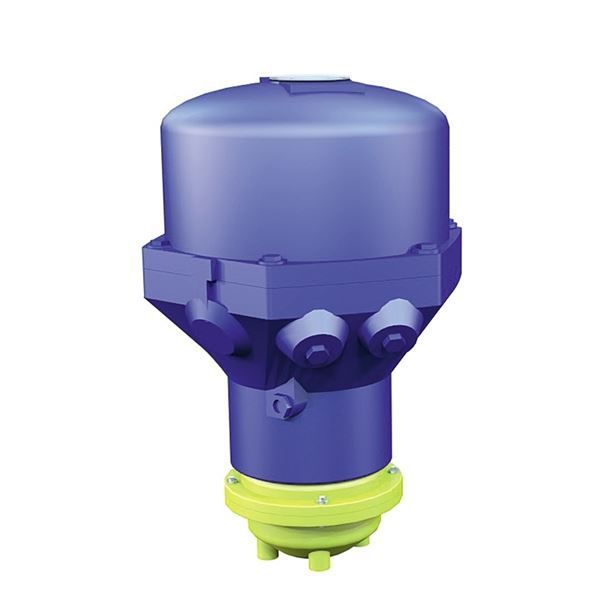

L. Bernard 90°- drejende el-aktuator type FQ med "fail-safe" funktion er en
kompakt og robust kombination af selvspærrende snekkegear, elmotor, magnetkobling
med hydraulikdæmper og fjederenhed.
FQ-aktuatorens "fail-safe" mekanisme holdes via en magnetkobling.
Med spændt fjeder kan aktuatoren fungere som en standard virkende aktuator.
Aktuatorens håndbetjening (FQ 04 - FQ 08 på forespørgsel) udkobles ved hjælp af en
mekanisk omskifter hvilken kan spærres af en hængelås eller lignende.
Hovedmateriale: Aluminium
Temperatur (°C): -20 - 70
Mulig montage retning: Vertikal, Horisontal
Iht. instruktion
FQ-_PDS_1.pdf (PDF-fil, 1,1 MB)
PIMEAFQ-_MAN_EN_1.pdf (PDF-fil, 951 kB)
