Högkvalitativ ventil tillverkad av segjärn med spjällskiva i duplex rostfritt stål och har vulkaniserat foder vilket ger en lång produktlivscykel. FKM/Viton-gummit som används i ventilen passar för lite mer aggressiva applikationer. Anslutningen är flänsad enligt EN1092. Ventilen har låga vridmoment och lågt tryckfall. Välj Vridspjällventil AT 2319B för pålitlig och effektiv funktion.
| Dimensionsområde (DN) | 50 - 300 |
|---|---|
| Tryckklass (PN) | 10 |
| Temperatur (°C) | 0 - 200 |
| Huvudmaterial | Segjärn |
| Artikelnummer | DN | PN | Temperatur (°C) | Manöver | Korrosionsskydd | Antal | ||
|---|---|---|---|---|---|---|---|---|
| AT 2319BS80 | Förfrågan | Förfrågan | Offert | |||||
| AT 2319BS150 | Förfrågan | Förfrågan | Offert |
För avstängning och reglering. Viton-gummi:Kolväteföreningar, oljor och hetluft ca +200°C. Ej lämplig för hetvatten! Denna produkt är av högsta kvalitet. Tryckklass PN10, och temperaturområde från 0°C till 200°C. Dimensionsområde från DN50 till DN300. Med denna produkt kan du vara säker på att du får en pålitlig och robust lösning för dina behov.
PSB.2 Vridspjällventiler

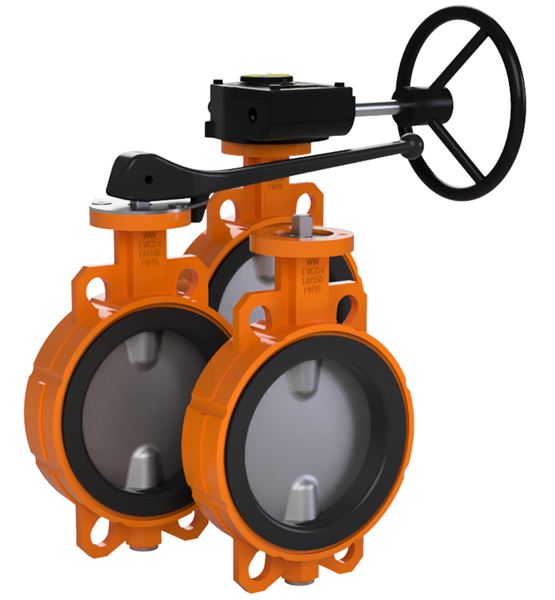

Vridspjällventil AT 2319, med hus av segjärn och i huset fastvulkaniserat foder av Viton samt spjällskiva av syrafast duplex stål.
AT 2319S med spak standard t.o.m. DN150,
AT 2319V med växel standard fr.o.m DN200
AFS 2023:5, PED 2014/68/EU
Produkten är CE-märkt
Märkning på produkt: Modell, DN, Fläns, Husmaterial, Sätesmaterial, Diskmaterial, PS, TS, PT, datum för test, Serienummer, Standard samt AT-nummer.
Omfattas av anmälningsplikt enligt REACH: Nej
Reach datum: 2026-03-03
Dimensionsområde (DN): 50 - 300
Heltätande underhållsfri vridspjällventil med centriskt placerad spjällskiva, delad spindel, helt hus med i huset fastvulkaniserat gummifoder som eliminerar risken för spaltkorrosion, skyddar ventilhuset invändigt mot korrosion och tjänstgör som flänspackning. Tillverkningsprocessen säkerställer utmärkt tätning och ökad livslängd eftersom nötning av fodret elimineras. Spjällskivans profil är avgörande för att uppnå goda flödesegenskaper som på sikt leder till att energiförlusterna minimeras. Ventilen är tät oavsett flödesriktning.
Bygglängd enligt SS-EN 558, series 20. Toppfläns enligt ISO 5211.
Standard ytbehandling klass C3 enl. ISO 12944. Vid montage utomhus där det förekommer påtagliga mängder luftföroreningar eller måttlig mängd salt såsom i industri och kustområden, utan regnskydd rekommenderas klass C4.
Huvudmaterial: Segjärn
Huvudmaterialkod: Segjärn GJS-400-15 (GGG40)
Ingående material: Segjärn, Rostfritt stål, Gummi
Ingående materialkod: FPM/FKM (fluorgummi)
Temperatur (°C): 0 - 200
Tryckklass (PN): 10
ETIM klassning: EC010910 - Vridspjällsventil (Drosselventil)
BK04 kod: 20706 Vridspjäll
Produktens färg: RAL 2000 - Gulorange
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Spindel skall ej monteras så att den är riktad nedåt då kan läckage uppstå.
Ventilen är avsedd att monteras mellan flänsar, utan packningar, och där så är möjligt med axlarna i horisontellt läge. Vid ensidigt montage får bultar och muttrar inte dras åt med högre moment än vad som anges i tabell i relevant norm. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
Observera angivna mått för att spjällbladet skall kunna röra sig fritt i förhållande till anslutande rör.
