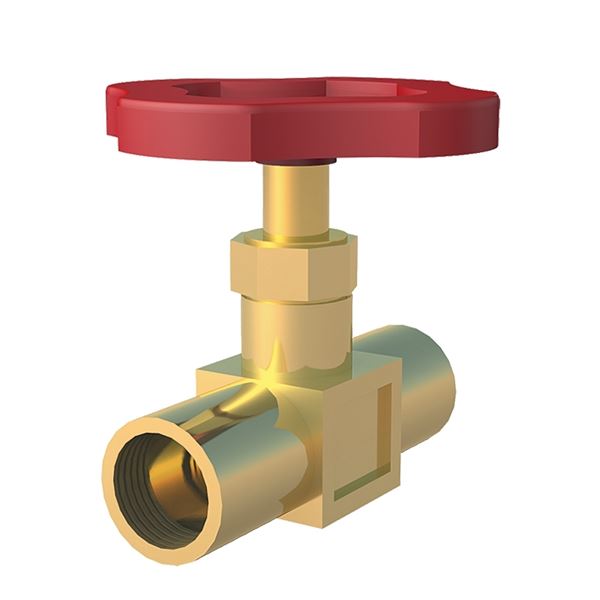

Nålventil med invändig gänga i mässing. För avstängning och reglering av ånga, gaser och vätskor. Ventilerna har invändig spindelgängning med stigande spindel och ratt. Ventilen har höger- resp. vänstergänga. Boxpackning av aramid/NBR.
| Dimensionsområde (DN) | 8 - 15 |
|---|---|
| Tryckklass (PN) | 0 - 100 |
| Temperatur (°C) | -10 - 185 |
| Huvudmaterial | Mässing |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | Ansl. 1 - spec. | Ansl. 2 - spec. | Antal | ||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 1840B08 | 8 | 100 | -10 - 185 | Invändig gänga ISO 228-1 (G, BSPP) | Handratt | 1/4 | 1/4 | 2025-11-10 | 435 SEK | |
| AT 1840B10 | 10 | 100 | -10 - 185 | Invändig gänga ISO 228-1 (G, BSPP) | Handratt | 3/8 | 3/8 | 2025-11-10 | 407 SEK | |
| AT 1840B15 | 15 | 100 | -10 - 185 | Invändig gänga ISO 228-1 (G, BSPP) | Handratt | 1/2 | 1/2 | 2025-11-10 | 435 SEK |
För avstängning och reglering av:
- ånga
- gaser
- vätskor
PSB.5 Kägelventiler och nålventiler
Nålventil AT1840B, G..... med hus och spindel av mässing samt boxpackning av PTFE/Mässing. Invändig gänggång. PN 100.
AFS 2023:5, 8 paragraf
Märkning på produkt: Fabrikat, DN, PN, samt pil med flödesriktning.
Omfattas av anmälningsplikt enligt REACH: Ja
Reach datum: 2024-09-23
Reachnotering: Bly (CAS 7439-92-1) >0,1%. Ställer inga krav på hantering. SCIP-nr på artikelnivå.
| Artikelnummer | SCIP nummer |
|---|---|
| 1840B08 | a5e745f3-1f95-48a2-8c8d-11265add8829 |
| 1840B10 | a5e745f3-1f95-48a2-8c8d-11265add8829 |
| 1840B15 | a5e745f3-1f95-48a2-8c8d-11265add8829 |
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Mässing |
| 2 | Spindel | Mässing |
| 3 | Packboxmutter | Mässing |
| 4 | Boxpackning | PTFE (polytetrafluoreten) |
Dimensionsområde (DN): 8 - 15

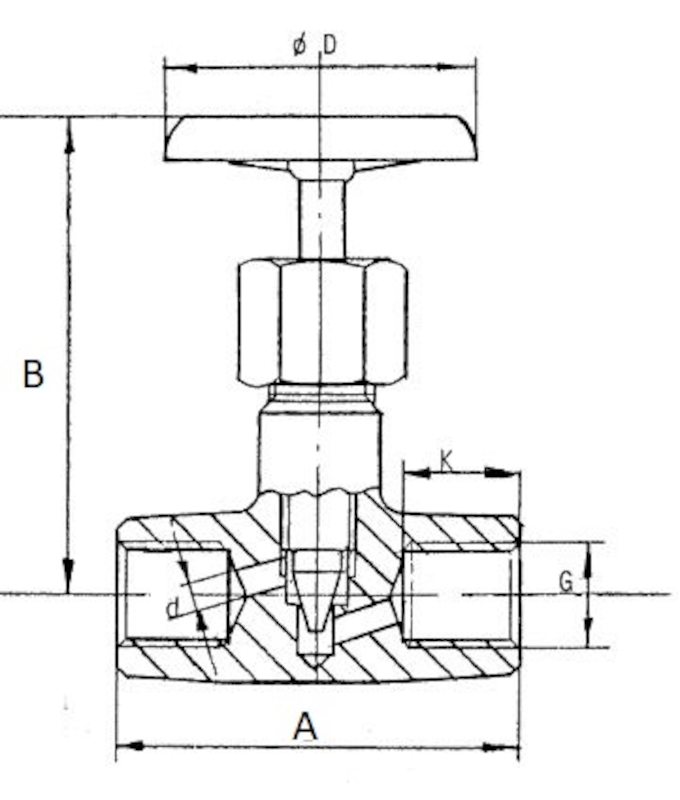

| DN | A | B | Nettovikt (kg) |
|---|---|---|---|
| 8 | 56 | 68 | 0.487 |
| 10 | 56 | 68 | 0.487 |
| 15 | 56 | 68 | 0.487 |
Ventilerna har invändig spindelgängning med stigande spindel och ratt. Manometerventil har höger- resp. vänstergänga.
Huvudmaterial: Mässing
Ingående material: Mässing
Temperatur (°C): -10 - 185
Tryckklass (PN): 0 - 100
Anslutning: Invändig gänga ISO 228-1 (G, BSPP)
ETIM klassning: EC010120 - Kägelventil
Möjlig montageposition: Vertikal, Horisontell
Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
Nålventil AT 1840B Produktdatablad (PDF-fil, 318 kB)
