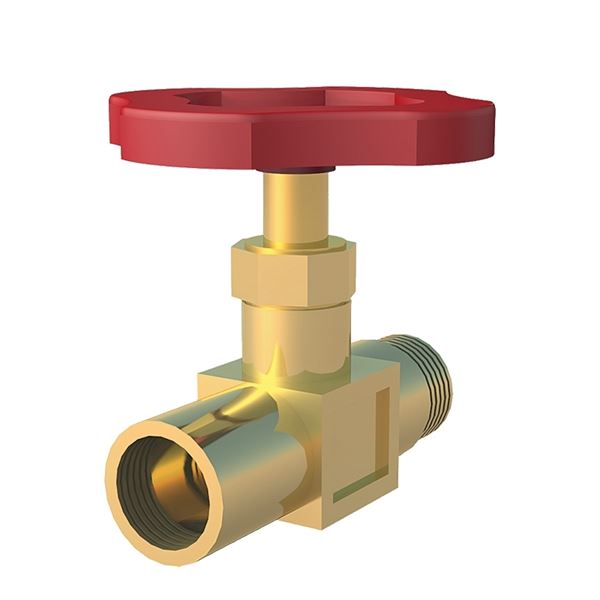

Manometerventil AT 1842B

Manometerventil med invändig/utvändig gänga i mässing. För avstängning och reglering av ånga, gaser och vätskor. Ventilerna har invändig spindelgängning med stigande spindel och ratt. Ventilen har höger- resp. vänstergänga. Boxpackning av aramid/NBR.

Dimensionsområde (DN)	10 - 15
Temperatur (°C)	0 - 185
Huvudmaterial	Mässing

Varianter
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	DN	PN	Temperatur (°C)	Anslutning	Manöver	Ansl. 1 - spec.	Ansl. 2 - spec.	Avs.datum	Bruttopris	Antal
AT 1842B10	10	400	0 - 185	Invändig gänga ISO 228-1 (G, BSPP), Utvändig gänga ISO 228-1 (G, BSPP)	Handratt	3/8	3/8	2025-11-03 I lager	510 SEK	Antal
AT 1842B15	Artikeln har utgått Viss avvikelse kan förekomma	15	400	0 - 185	Invändig gänga ISO 228-1 (G, BSPP), Utvändig gänga ISO 228-1 (G, BSPP)	Handratt	1/2	1/2			Artikeln har utgått Viss avvikelse kan förekomma

Produktinformation

Användningsområde

För avstängning och reglering av:
- ånga
- gaser
- vätskor

AMA-text

PSB.5 Kägelventiler och nålventiler

Nålventil AT1842B, G..... med hus och spindel av mässing samt boxpackning av PTFE/Mässing. Invändig/utvändiggänggång. PN400.

Kvalitetssäkring

AFS 2023:5, 8 paragraf

Märkning på produkt: Fabrikat, DN, PN, samt pil med flödesriktning.

Energi/miljödeklaration

Omfattas av anmälningsplikt enligt REACH

Reach datum: 2024-09-23

Reachnotering: Bly (CAS 7439-92-1) >0,1%. Ställer inga krav på hantering. SCIP-nr på artikelnivå.

Miljödata

Artikelnummer	SCIP nummer
1842B10	a5e745f3-1f95-48a2-8c8d-11265add8829
1842B15	a5e745f3-1f95-48a2-8c8d-11265add8829

Pos	Komponent	Material
1	Ventilhus	Mässing (CuZn39Pb3) (CW614N) (2.0401)
2	Spindel	Mässing (CuZn39Pb3) (CW614N) (2.0401)
3	Packboxmutter	Mässing (CuZn39Pb3) (CW614N) (2.0401)
4	Boxpackning	PTFE (polytetrafluoreten)

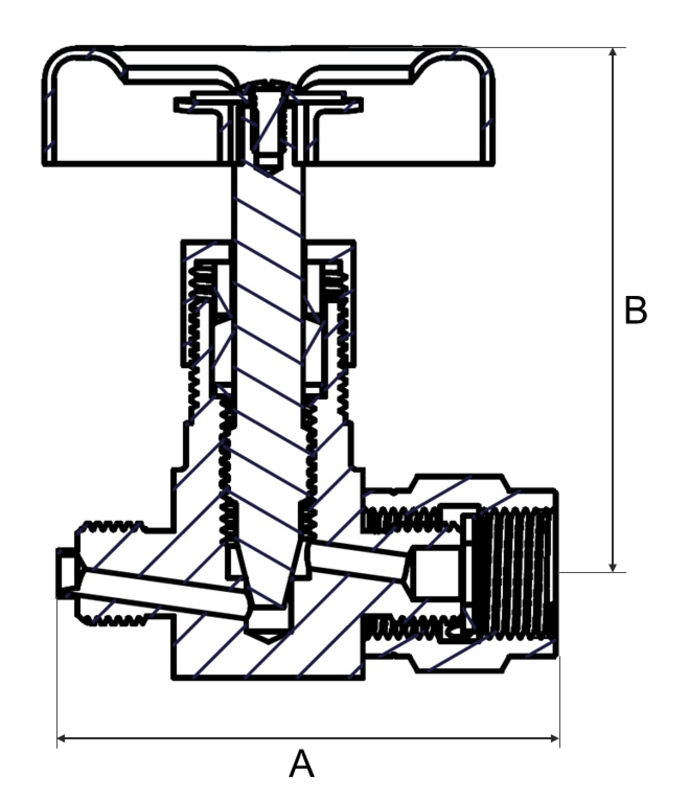

Mått och vikt

Dimensionsområde (DN): 10 - 15

DN	A	B	Nettovikt (kg)
10	67	68	0.487
15	80.8	68	0.487

Funktion och konstruktion

Ventilerna har invändig/utvändig spindelgängning med stigande spindel och ratt. Manometerventil har höger- resp. vänstergänga.

Tekniska data

Huvudmaterial: Mässing

Huvudmaterialkod: Mässing (CuZn39Pb3) (CW614N) (2.0401)

Ingående material: Mässing

Ingående materialkod: Mässing (CuZn39Pb3) (CW614N) (2.0401)

Temperatur (°C): 0 - 185

Anslutning: Invändig gänga ISO 228-1 (G, BSPP), Utvändig gänga ISO 228-1 (G, BSPP)

ETIM klassning: EC010120 - Kägelventil

Installation och underhåll

Flödesriktning: Dubbelriktad

Möjlig montageposition: Vertikal, Horisontell

Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.

Nedladdningsbart

Nålventil AT 1842B Produktdatablad (PDF-fil, 252 kB)
