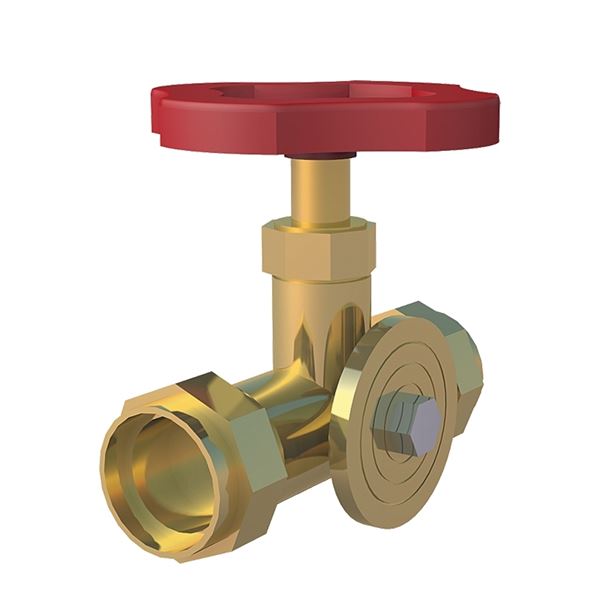

Kontrollmanometerventil med invändig/utvändig gänga i mässing. För avstängning och reglering av ånga, gaser och vätskor. Ventilerna har invändig spindelgängning med stigande spindel och ratt. Ventilen har höger- resp. vänstergänga. Boxpackning av aramid/NBR.
| Dimensionsområde (DN) | 10 - 15 |
|---|---|
| Tryckklass (PN) | 0 - 100 |
| Temperatur (°C) | -10 - 185 |
| Huvudmaterial | Mässing |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | Ansl. 1 - spec. | Ansl. 2 - spec. | Antal | ||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 1844B10 | 10 | 100 | -10 - 185 | Invändig gänga ISO 228-1 (G, BSPP), Utvändig gänga ISO 228-1 (G, BSPP) | Handratt | 3/8 | 3/8 | 2025-11-03 | 485 SEK | |
| AT 1844B15 | 15 | 100 | -10 - 185 | Invändig gänga ISO 228-1 (G, BSPP), Utvändig gänga ISO 228-1 (G, BSPP) | Handratt | 1/2 | 1/2 | 2025-11-03 | 750 SEK |
För avstängning och reglering av:
- ånga
- gaser
- vätskor
PSB.5 Kägelventiler och nålventiler
Kontrolltryckmätarventil AT1844B, G..... med hus och spindel av mässing samt boxpackning av PTFE/Mässing. PN 100.
AFS 2023:5, 8 paragraf
Märkning på produkt: Fabrikat, DN, PN, samt pil med flödesriktning.
Omfattas av anmälningsplikt enligt REACH
Reach datum: 2025-02-25
Reachnotering:
1844B10 - Bly (CAS 7439-92-1) >0,1%. Ställer inga krav på hantering. SCIP-nr på artikelnivå.
1844B15 - Innehåller blyfri mässing och omfattas EJ av REACH.
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Mässing (CuZn39Pb3) (CW614N) (2.0401) |
| 2 | Spindel | Mässing (CuZn39Pb3) (CW614N) (2.0401) |
| 3 | Packboxmutter | Mässing (CuZn39Pb3) (CW614N) (2.0401) |
| 4 | Boxpackning | PTFE (polytetrafluoreten) |
Dimensionsområde (DN): 10 - 15

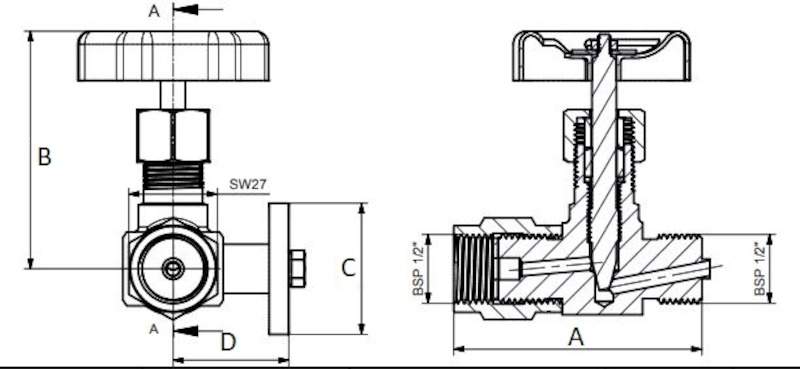

| DN | A | B | C | D |
|---|---|---|---|---|
| 10 | 67.5 | 68 | 40 | 35 |
| 15 | 80.8 | 68 | 40 | 35 |
Ventilerna har invändig spindelgängning med stigande spindel och ratt. Manometerventil har höger- resp. vänstergänga.
Huvudmaterial: Mässing
Ingående material: Mässing
Temperatur (°C): -10 - 185
Tryckklass (PN): 0 - 100
Anslutning: Invändig gänga ISO 228-1 (G, BSPP), Utvändig gänga ISO 228-1 (G, BSPP)
ETIM klassning: EC010120 - Kägelventil
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
Manometerventil AT 1844B Produktdatablad (PDF-fil, 260 kB)
