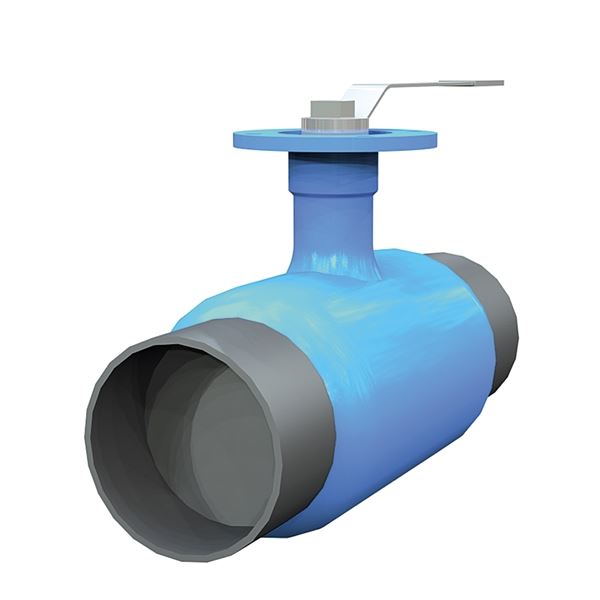

Helsvetsad rörkonstruktion med svetsändar, kulan är fullopp. Avpassade för direkt insvetsning i rörsystem. Avstängningsventil för varm- och hetvattensystem samt tryckluft och gaser. Kulan är inspänd mellan två sätesringar av kolfylld PTFE. Samtliga dimensioner är försedda med ISO topp.
| Dimensionsområde (DN) | 10 - 300 |
|---|---|
| Tryckklass (PN) | 25 - 40 |
| Temperatur (°C) | -20 - 200 |
| Huvudmaterial | Stål |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | KVS | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 3594S-015 | 15 | 40 | -20 - 200 | ISO 1127, svetsända | Spak | 19 | 2025-12-18 | 1 570 SEK | |
| AT 3594S-040 | 40 | 40 | -20 - 200 | ISO 1127, svetsända | Spak | 202 | 2025-12-18 | 2 900 SEK | |
| AT 3594S-050 | 50 | 40 | -20 - 200 | ISO 1127, svetsända | Spak | 316 | 2025-12-18 | 3 030 SEK | |
| AT 3594S-065 | 65 | 25 | -20 - 200 | ISO 1127, svetsända | Spak | 597 | 2025-12-18 | 4 700 SEK | |
| AT 3594S-080 | 80 | 25 | -20 - 200 | ISO 1127, svetsända | Spak | 947 | 2025-12-30 | 7 500 SEK | |
| AT 3594S-125 | 125 | 25 | -20 - 200 | ISO 1127, svetsända | Spak | 2551 | 2025-12-18 | 12 800 SEK | |
| AT 3594V-150 | 150 | 25 | -20 - 200 | ISO 1127, svetsända | Snäckväxel | 4024 | 2025-12-18 | 23 700 SEK | |
| AT 3594V-200 | 200 | 25 | -20 - 200 | ISO 1127, svetsända | Snäckväxel | 7804 | 2025-12-30 | 40 600 SEK | |
| AT 3594V-300 | 300 | 25 | -20 - 160 | ISO 1127, svetsända | Snäckväxel | 2025-12-18 | 151 100 SEK | ||
| AT 3594S-025 | 25 | 40 | -20 - 200 | ISO 1127, svetsända | Spak | 67 | 2025-12-18 | 2 050 SEK |
Avstängningsventil för varm- och hetvattensystem samt vissa neutrala gaser. Fulloppsutförande.
PSB.1 Kulventiler
För DN 15-150 med spak; Kulventil AT 3594S, DN ... Hus av stål med svetsändar. Med hög spindelhals för överisolering. Fullopp.
För DN 100-400 med växel; Kulventil AT 3594V, DN ... Hus av stål med svetsändar. Med hög spindelhals för överisolering. Fullopp.
AFS 2023:5, PED 2014/68/EU
Märkning på produkt: DN, PS, material i tryckbärande delar, tillverkningsår och -månad, AT-nr anges på ventilens märkskylt.
Omfattas av anmälningsplikt enligt REACH: Nej
Reach datum: 2025-06-19
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus/svetsändar | Stål |
| 2 | Kula | Rostfritt stål AISI 304 (1.4301) |
| 3 | Sätesringar/spindeltätningar | PTFE (polytetrafluoreten) |
| 4 | Spindel | Rostfritt stål |
| 5 | Spindeltätning | PTFE (polytetrafluoreten) |
Dimensionsområde (DN): 10 - 300

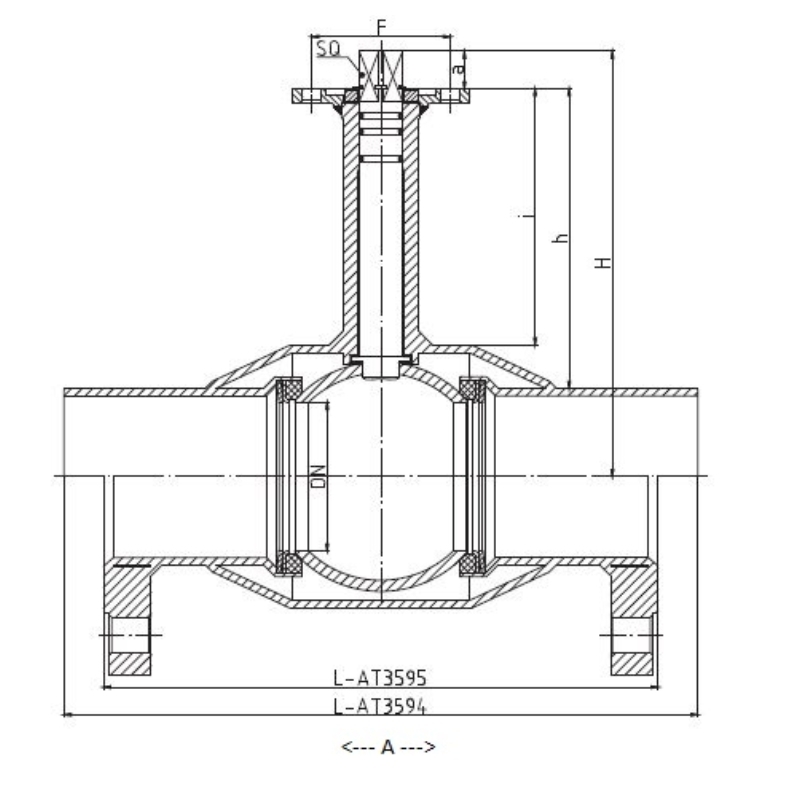

| Artikelnummer | A | H | Nettovikt (kg) |
|---|---|---|---|
| 3594S-015 | 230 | 134 | 0.7 |
| 3594S-040 | 240 | 151 | 1.7 |
| 3594S-050 | 250 | 158 | 2.5 |
| 3594S-065 | 270 | 169 | 3.5 |
| 3594S-080 | 280 | 216 | 5.7 |
| 3594S-125 | 325 | 253 | 16.7 |
| 3594V-150 | 350 | 291 | 35 |
| 3594V-200 | 400 | 327 | 56 |
| 3594V-300 | 900 | 270 | |
| 3594S-025 | 230 | 142 | 1.2 |
Helsvetsad rörkonstruktion med svetsändar, avpassade för direkt insvetsning i rörsystem. Kulans är fullopp. Kulan är inspänd mellan två sätesringar av PTFE. Ventilen skall alltid stå helt öppen eller helt stängd, den är aldrig avsedd för reglering. Ventilen levereras som standard med ISO topp och hög spindelhals för överisolering. Spindelns överdel är därmed alltid synlig och inspekterbar.
Huvudmaterial: Stål
Ingående material: Rostfritt stål, Stål, Övrigt
Ingående materialkod: Rostfritt stål AISI 304 (1.4301), PTFE (polytetrafluoreten)

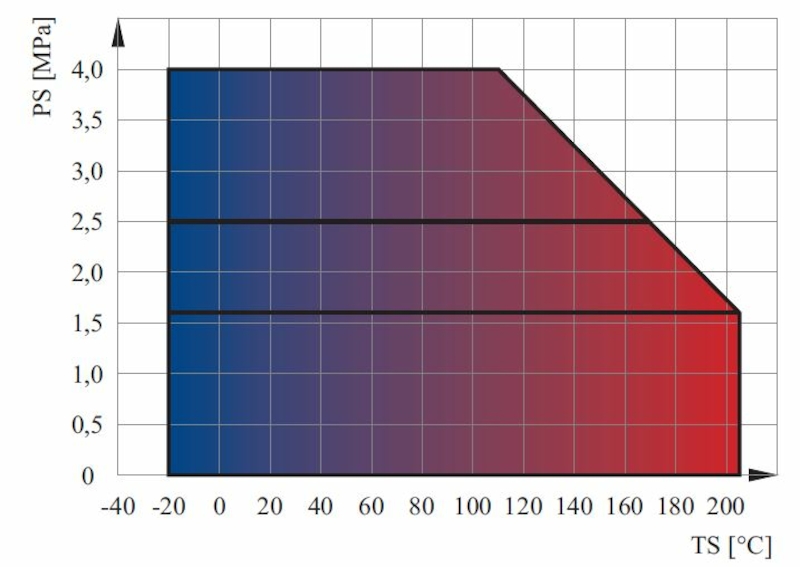

Temperatur (°C): -20 - 200
Tryckklass (PN): 25 - 40
Anslutning: ISO 1127, svetsända
ETIM klassning: EC011343 - Kulventil
BK04 kod: 20702 Kulventiler
Produktens färg: RAL 5005 - Signalblå
| Artikelnummer | KVS | Erfordrat moment (Nm) | Spindeltyp | Mått på spindel | Anslutning enligt ISO 5211 | Ansl. 1 - spec. | Ansl. 2 - spec. | Läckageklass |
|---|---|---|---|---|---|---|---|---|
| 3594S-015 | 19 | 4 | Diagonal fyrkant | 11x11mm | F05 | DN15-Dy 21,3mm | DN15-Dy 21,3mm | Rate A acc. to EN 12266-1:2012 |
| 3594S-040 | 202 | 48 | Diagonal fyrkant | 11x11mm | F07 | DN40-Dy 48,3mm | DN40-Dy 48,3mm | Rate A acc. to EN 12266-1:2012 |
| 3594S-050 | 316 | 68 | Diagonal fyrkant | 14x14mm | F07 | DN50-Dy 60,3mm | DN50-Dy 60,3mm | Rate A acc. to EN 12266-1:2012 |
| 3594S-065 | 597 | 93 | Diagonal fyrkant | 14x14mm | F07 | DN65-Dy 76,1mm | DN65-Dy 76,1mm | Rate A acc. to EN 12266-1:2012 |
| 3594S-080 | 947 | 173 | Diagonal fyrkant | 17x17mm | F10 | DN80-Dy 88,9mm | DN80-Dy 88,9mm | Rate A acc. to EN 12266-1:2012 |
| 3594S-125 | 2551 | 505 | Diagonal fyrkant | 22x22mm | F10 | DN125-Dy 139,7mm | DN125-Dy 139,7mm | Rate A acc. to EN 12266-1:2012 |
| 3594V-150 | 4024 | 931 | Diagonal fyrkant | 27x27mm | F12 | DN150-Dy 168,3mm | DN150-Dy 168,3mm | Rate A acc. to EN 12266-1:2012 |
| 3594V-200 | 7804 | 2033 | Diagonal fyrkant | 27x27mm | F16 | DN200-Dy 219,1mm | DN200-Dy 219,1mm | Rate A acc. to EN 12266-1:2012 |
| 3594V-300 | DN300-Dy 323,9mm | DN300-Dy 323,9mm | Rate A acc. to EN 12266-1:2012 | |||||
| 3594S-025 | 67 | 16 | Diagonal fyrkant | 11x11mm | F05 | DN25-Dy 33,7mm | DN25-Dy 33,7mm | Rate A acc. to EN 12266-1:2012 |
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Ventilen kan monteras i valfritt läge, oberoende av mediets strömningsriktning. Insvetsning ska utföras med kulan i helt öppet läge. Vid gassvetsning är det speciellt viktigt att ventilhuset samtidigt kyls så att inte sätesringarna skadas. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
