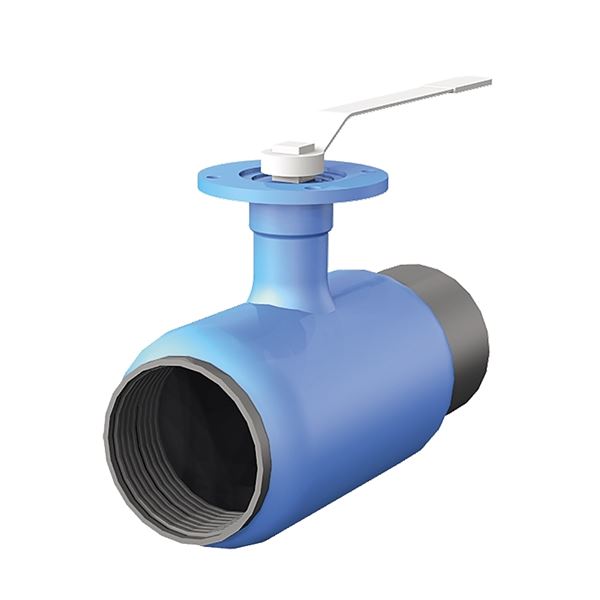

Kulventil AT 3591A

Helsvetsad rörkonstruktion med svetsände samt invändig gänga, Kulans genomlopp är strypt en dimension. Avstängningsventil för varm- och hetvattensystem samt tryckluft och gaser. Kulan är inspänd mellan två sätesringar av kolfylld PTFE. Samtliga dimensioner är försedda med ISO topp.

Dimensionsområde (DN)	10 - 50
Tryckklass (PN)	40
Temperatur (°C)	-20 - 200
Huvudmaterial	Stål

Varianter
Tillbehör
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	DN	PN	Temperatur (°C)	Anslutning	Manöver	KVS	Avs.datum	Bruttopris	Antal
AT 3591S-010	10	40	-20 - 200	ISO 1127, svetsända, Invändig gänga ISO 228-1 (G, BSPP)	Spak	6	2026-01-22 Tillfälligt slut	770 SEK	Antal
AT 3591S-015 RSK 5494811	15	40	-20 - 200	ISO 1127, svetsända, Invändig gänga ISO 228-1 (G, BSPP)	Spak	6	2026-01-21 I lager	770 SEK	Antal
AT 3591S-020 RSK 5494812	20	40	-20 - 200	ISO 1127, svetsända, Invändig gänga ISO 228-1 (G, BSPP)	Spak	15	2026-01-21 Färre än 10 i lager	800 SEK	Antal
AT 3591S-025 RSK 5494813	25	40	-20 - 200	ISO 1127, svetsända, Invändig gänga ISO 228-1 (G, BSPP)	Spak	30	2026-01-21 I lager	800 SEK	Antal
AT 3591S-032 RSK 5494814	32	40	-20 - 200	ISO 1127, svetsända, Invändig gänga ISO 228-1 (G, BSPP)	Spak	41	2026-01-21 Färre än 10 i lager	1 070 SEK	Antal
AT 3591S-040 RSK 5494815	40	40	-20 - 200	ISO 1127, svetsända, Invändig gänga ISO 228-1 (G, BSPP)	Spak	72	2026-02-12 Beställningsvara	1 310 SEK	Antal
AT 3591S-050 RSK 5494816	50	40	-20 - 200	ISO 1127, svetsända, Invändig gänga ISO 228-1 (G, BSPP)	Spak	104	2026-02-12 Beställningsvara	1 610 SEK	Antal

Tillbehör

Spak AT 3599-VH

Spakar till AT 3590A

Välj

Produktinformation

Användningsområde

Avstängningsventil för varm- och hetvattensystem samt tryckluft och gaser.

AMA-text

PSB.1 Kulventiler

Kulventil AT 3591S med spak, DN ... Hus av stål med en svetsända och en inv. gängad anslutning. Med spindelhals avpassad för överisolering. ISO-topp enligt 5211.

Kvalitetssäkring

AFS 2023:5, PED 2014/68/EU

Märkning på produkt: DN, PS, material i tryckbärande delar, tillverkningsår och -månad, AT-nr anges på ventilens märkskylt.

Energi/miljödeklaration

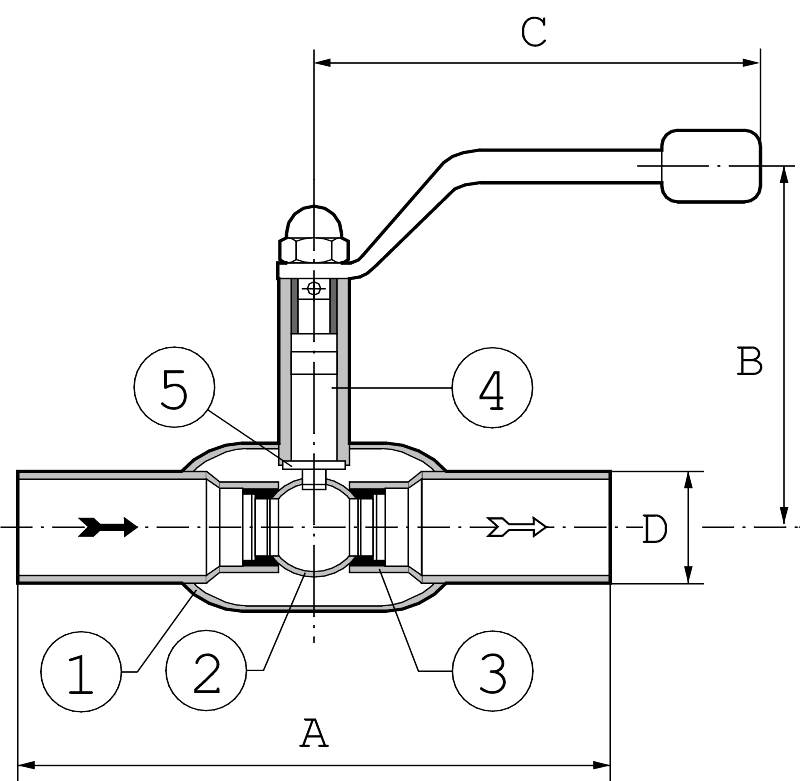

Detaljförteckning

Pos	Komponent	Material
1	Ventilhus/svetsändar	Stål P235GH (1.0345)
2	Kula	Rostfritt stål AISI 304 (1.4301)
3	Sätesringar/spindeltätningar	Kolfylld PTFE
4	Spindel	Rostfritt stål
5	Spindeltätning	PTFE (polytetrafluoreten)

Mått och vikt

Dimensionsområde (DN): 10 - 50

Mått

Artikelnummer	A	B
3591S-010	125	119
3591S-015	165	119
3591S-020	175	134
3591S-025	185	138
3591S-032	200	142
3591S-040	220	145
3591S-050	245	151

Funktion och konstruktion

Helsvetsad rörkonstruktion med svetsändar, avpassade för direkt insvetsning i rörsystem. Kulans genomlopp är strypt en dimension.
Kulan är inspänd mellan två sätesringar av PTFE. Ventilen levereras som standard med ISO topp och hög spindelhals för överisolering.
Spindelns överdel är därmed alltid synlig och inspekterbar. Ventilen har efterdragbar packbox.

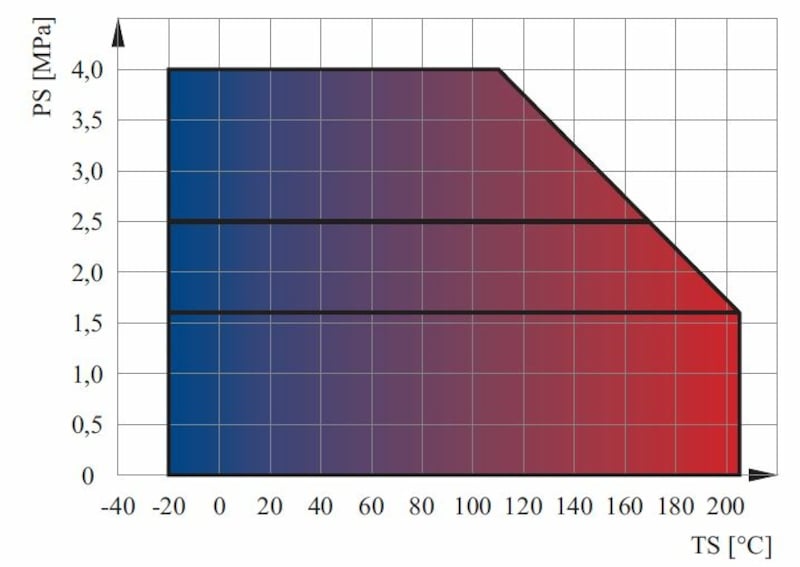

Tekniska data

Huvudmaterial: Stål

Huvudmaterialkod: Stål P235GH (1.0345)

Ingående material: Stål, Övrigt

Ingående materialkod: Stål P235GH (1.0345), PTFE (polytetrafluoreten)

Temperatur (°C): -20 - 200

Tryckklass (PN): 40

Anslutning: ISO 1127, svetsända, Invändig gänga ISO 228-1 (G, BSPP)

ETIM klassning: EC011343 - Kulventil

BK04 kod: 20702 Kulventiler

MagiCAD länk: https://redir.magicad.cloud/product/0d6e07fa-fd8d-45ec-b421-d102b9826d14

Teknisk data

Artikelnummer	PN	KVS	Erfordrat moment (Nm)	Spindeltyp	Mått på spindel	Anslutning enligt ISO 5211	Ansl. 1 - spec.	Ansl. 2 - spec.	Läckageklass
3591S-010	40	6	3	Diagonal fyrkant	11x11mm	F05	DN10-Dy 17,2mm	3/8	Rate A acc. to EN 12266-1:2012
3591S-015	40	6	3	Diagonal fyrkant	11x11mm	F05	DN15-Dy 21,3mm	1/2	Rate A acc. to EN 12266-1:2012
3591S-020	40	15	4	Diagonal fyrkant	11x11mm	F05	DN20-Dy 26,9mm	3/4	Rate A acc. to EN 12266-1:2012
3591S-025	40	30	7	Diagonal fyrkant	11x11mm	F05	DN25-Dy 33,7mm	1	Rate A acc. to EN 12266-1:2012
3591S-032	40	41	16	Diagonal fyrkant	11x11mm	F05	DN32-Dy 42,4mm	1 1/4	Rate A acc. to EN 12266-1:2012
3591S-040	40	72	25	Diagonal fyrkant	11x11mm	F05	DN40-Dy 48,3mm	1 1/2	Rate A acc. to EN 12266-1:2012
3591S-050	40	104	48	Diagonal fyrkant	11x11mm	F07	DN50-Dy 60,3mm	2	Rate A acc. to EN 12266-1:2012

Installation och underhåll

Flödesriktning: Dubbelriktad

Möjlig montageposition: Vertikal, Horisontell

Ventilen kan monteras i valfritt läge, oberoende av mediets strömningsriktning. Insvetsning ska utföras med kulan i helt öppet läge. Vid gassvetsning är det speciellt viktigt att ventilhuset samtidigt kyls så att inte sätesringarna skadas. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
