5494808

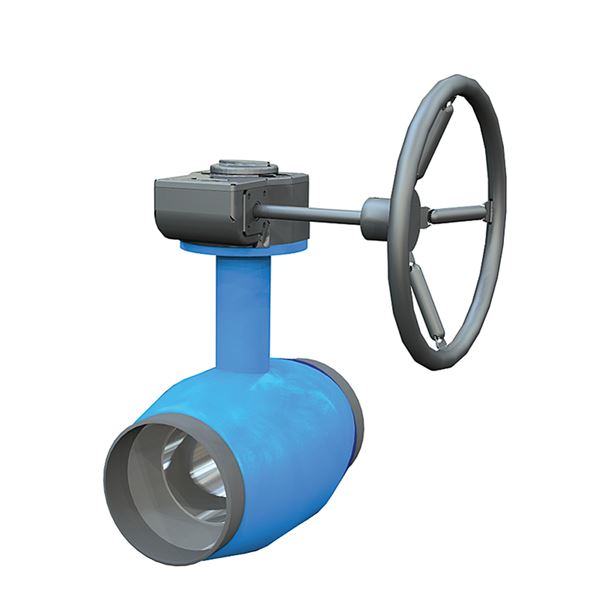

Helsvetsad rörkonstruktion med svetsändar, kulans genomlopp är strypt en dimension. Avpassade för direkt insvetsning i rörsystem. Avstängningsventil för varm- och hetvattensystem samt tryckluft och gaser. Kulan är inspänd mellan två sätesringar av kolfylld PTFE. Samtliga dimensioner är försedda med ISO topp.
24 700 SEK
Leverans från lager
| Produktserie | Kulventil AT 3590A |
|---|---|
| DN | 200 |
| PN | 25 |
| Temperatur (°C) | -20 - 200 |
| Anslutning | ISO 1127, svetsända |
Snäckväxel till kulventil DN 150-200 AT3590 DN 150 och 200
6 700 SEK
Leverans från lager
Snäckväxel till kulventil DN 150-250 Passar gamla AT3590 (grå) DN 150-200 Passar nya AT3590 (blå)…
9 300 SEK
Leverans från lager
Kulventil av stål med svetsändar, ISO topp,
Hög hals (h)=176mm
Reducerat genomlopp
DN200, PN25, Kvs 1521
Material; hus, kula, säte
Stål, AISI304, PTFE
Temp -20C till +200C
ISO topp F12 (#27mm, 45gr vriden)
Snäckväxel
Standard BLÅ
RSK förpackningstyp: NE Oförpackad
Ursprungsland: PL Polen
Tullstatnr: 84818081
Förpackningsstorlek: 0
Förpackningsstorlek Sverige: 0
Förpackningsstorlek Norge: 0
Förpackningsstorlek Danmark: 0
Reach datum: 2026-04-08
Nettovikt (kg): 42
Bruttovikt (kg): 42
DN: 200
Mått A (mm): 390
Mått B (mm): 312
Mått C (mm): 176
Antal anslutningar: 2
Ansl. 1: ISO 1127, svetsända
Ansl. 1 - spec.: DN200-Dy 219,1mm
Ansl. 2: ISO 1127, svetsända
Ansl. 2 - spec.: DN200-Dy 219,1mm
PN: 25
Temperatur (°C): -20 - 200
Utförande typ: Ventiler
Utförande: Reducerat genomlopp, Hög hals
Läckageklass: Rate A acc. to EN 12266-1:2012
Media: Matarvatten, Värmevatten, Hetvatten
KVS: 1521
Anslutning enligt ISO 5211: F12
Spindeltyp: Diagonal fyrkant
Mått på spindel: 27x27mm
Manöver: Snäckväxel
Erfordrat moment (Nm): 931
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | KVS | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 3590S-010 | 10 | 40 | -20 - 200 | ISO 1127, svetsända | Spak | 2026-06-12 | 800 SEK | ||
| AT 3590S-015 | 15 | 40 | -20 - 200 | ISO 1127, svetsända | Spak | 6 | 2026-06-12 | 800 SEK | |
| AT 3590S-020 | 20 | 40 | -20 - 200 | ISO 1127, svetsända | Spak | 15 | 2026-06-12 | 830 SEK | |
| AT 3590S-025 | 25 | 40 | -20 - 200 | ISO 1127, svetsända | Spak | 30 | 2026-06-12 | 1 020 SEK | |
| AT 3590S-032 | 32 | 40 | -20 - 200 | ISO 1127, svetsända | Spak | 41 | 2026-06-12 | 1 110 SEK | |
| AT 3590S-040 | 40 | 40 | -20 - 200 | ISO 1127, svetsända | Spak | 72 | 2026-06-12 | 1 300 SEK | |
| AT 3590S-050 | 50 | 40 | -20 - 200 | ISO 1127, svetsända | Spak | 104 | 2026-06-12 | 1 610 SEK | |
| AT 3590S-065 | 65 | 25 | -20 - 200 | ISO 1127, svetsända | Spak | 160 | 2026-06-12 | 2 520 SEK | |
| AT 3590S-080 | 80 | 25 | -20 - 200 | ISO 1127, svetsända | Spak | 282 | 2026-06-12 | 3 280 SEK | |
| AT 3590S-100 | 100 | 25 | -20 - 200 | ISO 1127, svetsända | Spak | 452 | 2026-06-12 | 4 250 SEK | |
| AT 3590V-100 | 100 | 25 | -20 - 200 | ISO 1127, svetsända | Snäckväxel | 452 | 2026-06-12 | 12 300 SEK | |
| AT 3590S-125 | 125 | 25 | -20 - 200 | ISO 1127, svetsända | Spak | 696 | 2026-06-12 | 7 700 SEK | |
| AT 3590V-125 | 125 | 25 | -20 - 200 | ISO 1127, svetsända | Snäckväxel | 696 | 2026-06-12 | 15 300 SEK | |
| AT 3590S-150 | 150 | 25 | -20 - 200 | ISO 1127, svetsända | Spak | 1104 | 2026-06-12 | 12 500 SEK | |
| AT 3590V-150 | 150 | 25 | -20 - 200 | ISO 1127, svetsända | Snäckväxel | 1104 | 2026-06-12 | 18 800 SEK | |
| AT 3590V-200 | 200 | 25 | -20 - 200 | ISO 1127, svetsända | Snäckväxel | 1521 | 2026-06-12 | 24 700 SEK | |
| AT 3590V-250 | 250 | 25 | -20 - 200 | ISO 1127, svetsända | Snäckväxel | 2784 | 2026-06-12 | 47 500 SEK | |
| AT 3590V-300 | 300 | 25 | -20 - 200 | ISO 1127, svetsända | Snäckväxel | 4641 | 2026-06-12 | 103 800 SEK | |
| AT 3590V-350 | 350 | 25 | -20 - 200 | ISO 1127, svetsända | Snäckväxel | 7853 | 2026-08-10 | 180 700 SEK | |
| AT 3590A-300 | 300 | 25 | -20 - 200 | ISO 1127, svetsända | Fri axel | 4641 | 2026-07-06 | 79 700 SEK |
