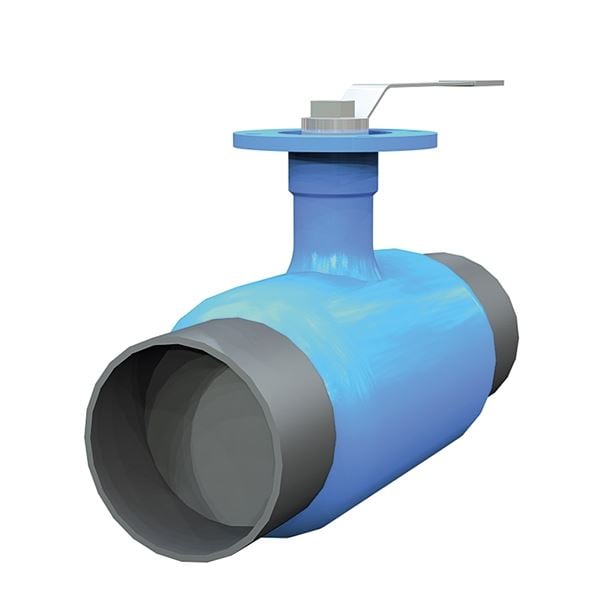

Kulventil AT 3590S-100

RSK logo

5494804

Helsvetsad rörkonstruktion med svetsändar, kulans genomlopp är strypt en dimension. Avpassade för direkt insvetsning i rörsystem.  Avstängningsventil för varm- och hetvattensystem samt tryckluft och gaser.  Kulan är inspänd mellan två sätesringar av kolfylld PTFE. Samtliga dimensioner är försedda med ISO topp.

4 250 SEK

I lager Leverans från lager

Tekniska specifikationer

ProduktserieKulventil AT 3590A
DN100
PN25
Temperatur (°C)-20 - 200
AnslutningISO 1127, svetsända
  • MagiCAD logo
  • IBVD logo
  • Byggvarubedömning - Undviks Varan har bedömning Undviks i Byggvarubedömning

Tillbehör

Spak till 3590 DN 80, 100 och 125 AT 3599S80-125

Spak till 3590 DN 80, 100 och 125 diagonal spindel 19x19mm

164 SEK

Färre än 10 i lager Leverans från lager

Artikelinformation

Kulventil av stål med svetsändar, ISO topp
Hög hals (h)=147mm
Reducerat genomlopp
DN100, PN25, Kvs 452
Material; hus, kula, säte
Stål, AISI304, PTFE
Temp -20C till +200C
Spak
ISO topp F10 (#19mm, 45gr vriden)
Standard BLÅ

RSK förpackningstyp: NE Oförpackad

Ursprungsland: PL Polen

Tullstatnr: 84818081

Förpackningsstorlek: 0

Förpackningsstorlek Sverige: 0

Förpackningsstorlek Norge: 0

Förpackningsstorlek Danmark: 0

Energi/miljödeklaration

Reach datum: 2026-06-12

Mått och vikt

Nettovikt (kg): 8.2

Bruttovikt (kg): 8.2

DN: 100

Mått A (mm): 325

Mått B (mm): 223

Mått C (mm): 147

Tekniska data

Antal anslutningar: 2

Ansl. 1: ISO 1127, svetsända

Ansl. 1 - spec.: DN100-Dy 114,3mm

Ansl. 2: ISO 1127, svetsända

Ansl. 2 - spec.: DN100-Dy 114,3mm

PN: 25

Temperatur (°C): -20 - 200

Utförande typ: Ventiler

Utförande: Reducerat genomlopp, Hög hals

Läckageklass: Rate A acc. to EN 12266-1:2012

Media: Matarvatten, Värmevatten, Hetvatten

KVS: 452

Anslutning enligt ISO 5211: F10

Spindeltyp: Diagonal fyrkant

Mått på spindel: 19x19mm

Manöver: Spak

Erfordrat moment (Nm): 173

Nedladdningsbart

Ritningar

Varianter

Artikelnummer DN PN Temperatur (°C) Anslutning Manöver KVS Avs.datum Bruttopris Antal
AT 3590S-010 RSK 5497408 10 40 -20 - 200 ISO 1127, svetsända Spak 2026-06-19 I lager 800 SEK
AT 3590S-015 RSK 5494796 15 40 -20 - 200 ISO 1127, svetsända Spak 6 2026-06-19 I lager 800 SEK
AT 3590S-020 RSK 5494797 20 40 -20 - 200 ISO 1127, svetsända Spak 15 2026-06-19 I lager 830 SEK
AT 3590S-025 RSK 5494798 25 40 -20 - 200 ISO 1127, svetsända Spak 30 2026-06-19 I lager 1 020 SEK
AT 3590S-032 RSK 5494799 32 40 -20 - 200 ISO 1127, svetsända Spak 41 2026-06-19 I lager 1 110 SEK
AT 3590S-040 RSK 5494800 40 40 -20 - 200 ISO 1127, svetsända Spak 72 2026-06-19 I lager 1 300 SEK
AT 3590S-050 RSK 5494801 50 40 -20 - 200 ISO 1127, svetsända Spak 104 2026-06-19 I lager 1 610 SEK
AT 3590S-065 RSK 5494802 65 25 -20 - 200 ISO 1127, svetsända Spak 160 2026-06-19 I lager 2 520 SEK
AT 3590S-080 RSK 5494803 80 25 -20 - 200 ISO 1127, svetsända Spak 282 2026-06-19 I lager 3 280 SEK
AT 3590S-100 RSK 5494804 100 25 -20 - 200 ISO 1127, svetsända Spak 452 2026-06-19 I lager 4 250 SEK
AT 3590V-100 RSK 5497409 100 25 -20 - 200 ISO 1127, svetsända Snäckväxel 452 2026-06-19 Färre än 10 i lager 12 300 SEK
AT 3590S-125 RSK 5494805 125 25 -20 - 200 ISO 1127, svetsända Spak 696 2026-06-19 Färre än 10 i lager 7 700 SEK
AT 3590V-125 RSK 5497410 125 25 -20 - 200 ISO 1127, svetsända Snäckväxel 696 2026-06-19 Färre än 10 i lager 15 300 SEK
AT 3590S-150 RSK 5494806 150 25 -20 - 200 ISO 1127, svetsända Spak 1104 2026-06-19 Färre än 10 i lager 12 500 SEK
AT 3590V-150 RSK 5494807 150 25 -20 - 200 ISO 1127, svetsända Snäckväxel 1104 2026-06-19 Färre än 10 i lager 18 800 SEK
AT 3590V-200 RSK 5494808 200 25 -20 - 200 ISO 1127, svetsända Snäckväxel 1521 2026-06-19 Färre än 10 i lager 24 700 SEK
AT 3590V-250 RSK 5494809 250 25 -20 - 200 ISO 1127, svetsända Snäckväxel 2784 2026-06-19 I lager 47 500 SEK
AT 3590V-300 RSK 5494810 300 25 -20 - 200 ISO 1127, svetsända Snäckväxel 4641 2026-06-19 Färre än 10 i lager 103 800 SEK
AT 3590V-350 350 25 -20 - 200 ISO 1127, svetsända Snäckväxel 7853 2026-08-17 Beställningsvara 180 700 SEK
AT 3590A-300 RSK 5497407 300 25 -20 - 200 ISO 1127, svetsända Fri axel 4641 2026-07-13 Beställningsvara 79 700 SEK
