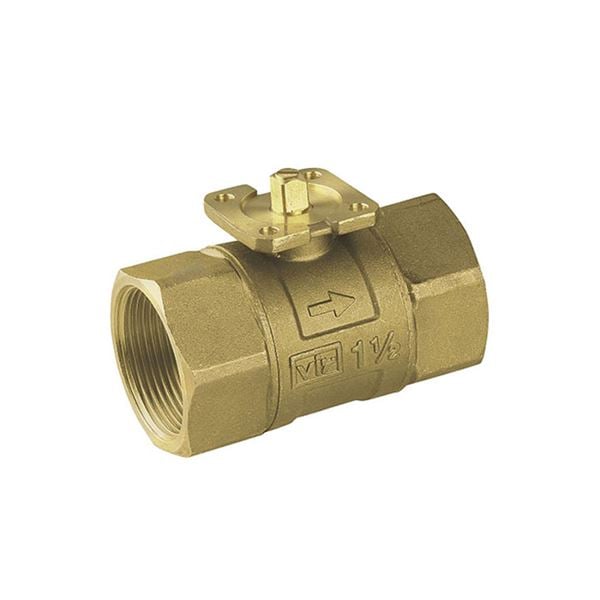

Kulventil i mÀssing avsedd för att montera manöverdon pÄ. Motsvarande vattenfelsbrytare men med mjuk stÀngning.
| DimensionsomrÄde (DN) | 15 - 50 |
|---|---|
| Temperatur (°C) | -10 - 130 |
| Huvudmaterial | MĂ€ssing |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | KVS | Antal | ||
|---|---|---|---|---|---|---|---|---|---|
| AT 3660-15 | 15 | Invändig gänga ISO 7-1 (BSPT, Kr) | Fri axel | 15 | Förfrågan | Förfrågan | Offert | ||
| AT 3660-20 | 20 | Invändig gänga ISO 7-1 (BSPT, Kr) | Fri axel | 22 | Förfrågan | Förfrågan | Offert | ||
| AT 3660-25 | 25 | Invändig gänga ISO 7-1 (BSPT, Kr) | Fri axel | 22 | Förfrågan | Förfrågan | Offert | ||
| AT 3660-32 | 32 | Invändig gänga ISO 7-1 (BSPT, Kr) | Fri axel | 35 | Förfrågan | Förfrågan | Offert | ||
| AT 3660-40 | 40 | Invändig gänga ISO 7-1 (BSPT, Kr) | Fri axel | 68 | Förfrågan | Förfrågan | Offert | ||
| AT 3660-50 | 50 | Invändig gänga ISO 7-1 (BSPT, Kr) | Fri axel | 96 | Förfrågan | Förfrågan | Offert |
Kulventil i mÀssing avsedd för att montera manöverdon pÄ. Kan anvÀndas med fördel för avstÀngning av inkommande vatten med don som kan anslutas till nÄgon form av styrning. Motsvarande vattenfelsbrytare men med mjuk stÀngning.
PSB.1 Kulventiler
AFS 2023:5, 8 paragraf, PED 2014/68/EU art 4.3
MÀrkning pÄ produkt: Tillverkare, anslutning, flödesriktning.
Omfattas av anmÀlningsplikt enligt REACH: Ja
Reach datum: 2026-02-10

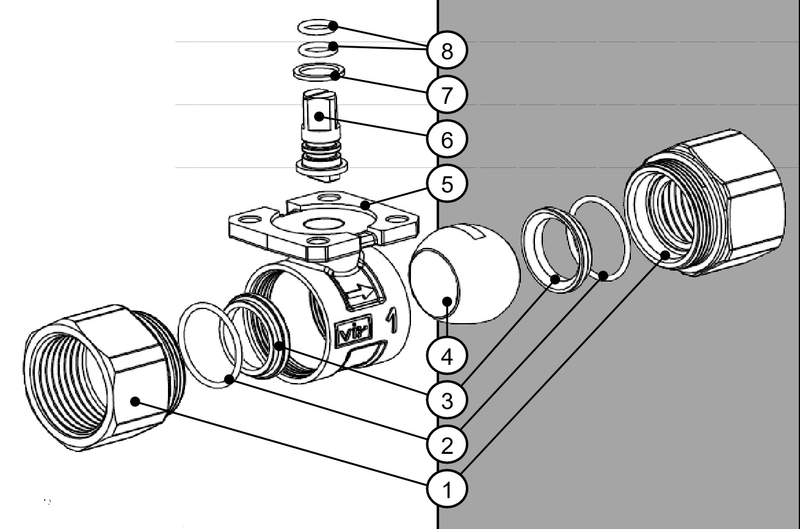

| Pos | Komponent | Material |
|---|---|---|
| 1 | Ăndstycken | MĂ€ssing (CuZn36Pb2As) (CW602N) |
| 2 | O-ring i sÀte | EPDM (etenpropengummi) |
| 3 | SĂ€tesringar | Kolfylld PTFE |
| 4 | Kula | MĂ€ssing (CuZn36Pb2As) (CW602N) |
| 5 | Ventilhus | MĂ€ssing (CuZn36Pb2As) (CW602N) |
| 6 | Spindel | MĂ€ssing (CuZn36Pb2As) (CW602N) |
| 7 | Antifriktionsring | |
| 8 | O-ring i spindel | EPDM (etenpropengummi) |

DimensionsomrÄde (DN): 15 - 50
| Artikelnummer | L | HA | C | HB |
|---|---|---|---|---|
| 3660-15 | 61.6 | 27.6 | 15.5 | 10 |
| 3660-20 | 67 | 30.5 | 16.5 | 10 |
| 3660-25 | 76.8 | 30.5 | 19.5 | 10 |
| 3660-32 | 88 | 34.3 | 21.5 | 10 |
| 3660-40 | 101.8 | 39.8 | 21.5 | 10 |
| 3660-50 | 116.2 | 52.8 | 25 | 10 |

Kulventil avsedd primÀrt för montage av manöverdon.
Huvudmaterial: MĂ€ssing
Huvudmaterialkod: MĂ€ssing (CuZn36Pb2As) (CW602N)
IngĂ„ende material: MĂ€ssing, Gummi, Ăvrigt
IngÄende materialkod: MÀssing (CuZn36Pb2As) (CW602N), Kolfylld PTFE, EPDM (etenpropengummi)
Temperatur (°C): -10 - 130
Temperatur noteringar: Under 0°C endast med köldskyddsvĂ€tska.. Ăver 100 0°C endast med antikokvĂ€tska. Glykolmix >20% and â€50% Ă€r ok.
Anslutning: InvÀndig gÀnga ISO 7-1 (BSPT, Kr)
ETIM klassning: EC011343 - Kulventil
BK04 kod: 20702 Kulventiler
| Artikelnummer | KVS | Anslutning enligt ISO 5211 | Spindeltyp | MÄtt pÄ spindel | Erfordrat moment (Nm) |
|---|---|---|---|---|---|
| 3660-15 | 15 | F04 | Diagonal fyrkant | 9x9mm | 2 |
| 3660-20 | 22 | F04 | Diagonal fyrkant | 9x9mm | 2 |
| 3660-25 | 22 | F04 | Diagonal fyrkant | 9x9mm | 3 |
| 3660-32 | 35 | F04 | Diagonal fyrkant | 9x9mm | 3.5 |
| 3660-40 | 68 | F04 | Diagonal fyrkant | 9x9mm | 3.5 |
| 3660-50 | 96 | F04 | Diagonal fyrkant | 9x9mm | 3.5 |
Flödesriktning: Dubbelriktad
Möjlig montageposition: Horisontell
Skall utföras av kvalificerad personal.
