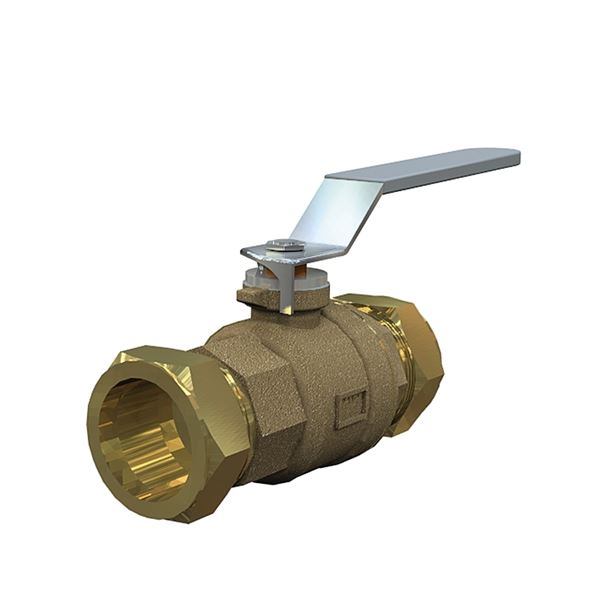

Kulventiler i avzinkningshärdig mässing med låg hals, fullt genomlopp, klämrings-kopplingar och stålhandtag för användning i vatteninstallationer. Ventilen är också lämplig för kylsystem, värmevatten, vissa lättare oljor samt tryckluft.
| Dimensionsområde (DN) | 15 - 25 |
|---|---|
| Tryckklass (PN) | 25 |
| Temperatur (°C) | 0 - 150 |
| Huvudmaterial | Mässing |
| Artikelnummer | DN | PN | Temperatur (°C) | Anslutning | Manöver | KVS | Antal | |||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 3613-12 | 10 | 25 | 0 - 100 | Klämringskoppling | Spak | |||||
| AT 3613-15 | 15 | 25 | 0 - 100 | Klämringskoppling | Spak | 2026-02-25 | 259 SEK | |||
| AT 3613-22 | 20 | 25 | 0 - 100 | Klämringskoppling | Spak | 2026-02-25 | 359 SEK | |||
| AT 3613-28 | 25 | 25 | 0 - 100 | Klämringskoppling | Spak | 2026-02-25 | 520 SEK |
Avstängningsventil för användning i vatteninstallationer. Ventilen är också lämplig för kylsystem, värmevatten, vissa lättare oljor samt tryckluft. Silikonfri.
PSB.1 Kulventiler
Kulventil i avzinkningshärdig metall AT3613, CU... Med fullt genomlopp, klämrings-kopplingar och stålhandtag. PN 16. Packbox av grafit och tefloniserad kula.
Kulventil i avzinkningshärdig metall AT3614, CU... Med fullt genomlopp, klämrings-kopplingar, hög hals och stålhandtag. PN 16. Packbox i grafit och tefloniserad kula.
AFS 2023:5, 8 paragraf, PED 2014/68/EU art 4.3
Märkning på produkt: Fabrikat, DN, PN.
BVB ID: 43124
Omfattas av anmälningsplikt enligt REACH: Ja
Reach datum: 2024-09-23
Reachnotering: Bly (CAS 7439-92-1) >0,1%. Ställer inga krav på hantering. SCIP-nr på artikelnivå.
| Artikelnummer | SCIP nummer |
|---|---|
| 3613-12 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3613-15 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3613-22 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
| 3613-28 | b9c440fa-966d-4c25-a44c-2d1b1239ca91 |
Dimensionsområde (DN): 15 - 25
AT 3613 har s.k. "blow out-säker" spindel.
AT 3614 har hög spindelhals och klarar överisolering enligt serie 33.
Ventilerna har fullt genomlopp.
AT 3614, DN 40-50, är försedd med långsamtstängande handtag. (Om vanligt handtag önskas, tag AT 3614S42 eller AT 3614S54.)
Ventilerna är försedda med klämring och mutter typ Kuterlite.
Huvudmaterial: Mässing
Huvudmaterialkod: Mässing (CuZn36Pb2As) (CW602N)
Ingående material: Mässing, Stål, Övrigt
Ingående materialkod: Mässing (CuZn36Pb2As) (CW602N), PTFE (polytetrafluoreten)
Temperatur (°C): 0 - 150
Temperatur noteringar: Max 25bar tom 95°C, max 16bar vid 150°C. PN16 när den används på luft.
Tryckklass (PN): 25
Anslutning: Klämringskoppling
ETIM klassning: EC011343 - Kulventil
BK04 kod: 20702 Kulventiler
MagiCAD länk: https://redir.magicloud.com/product/7d515bb3-862b-467d-87e7-f33574cc253d
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Kopparrör, tunnväggiga stålrör och PEX-rör
Monteringen är tidsbesparande och mycket enkel:Stick in röret i botten på kopplingen.Dra åt muttern för hand.Dra efter med verktyg (ej rörtång) 1-1,5 varv.Vid montering på PEX-rör dra åt 2 varv.Den kraft som behövs vid åtdragningen, anpassas till den rörtyp och dimension som ska monteras. Den dubbeltätande klämringen griper om röret och ger en absolut tät skarv.
Tack vare den glödgade klämringen kan kopplingen upprepade gånger tas isär och åter monteras. Kom ihåg att stödhylsa alltid ska användas vid sammanfog-ning av mjuka koppar- och stålrör samt PEX-rör.
Spänningskorrosion
Vid användning av klämringskoppling kan, i vissa fall, spänningskorrosion uppstå. Risk för detta föreligger särskilt i samband med ammoniak. T.ex. vid användning av vissa rengöringsmedel, i djurstallar (urin) etc.
För att undvika spänningskorrosion rekommenderas att kopplingsmuttern lossas direkt efter åtdragningen och därefter lätt dras åt igen. Därigenom minskas de höga spänningar som uppstår vid första åtdragningen.
Drift och skötsel
För bästa funktion skall ventilen manövreras minst 2 ggr/år. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
