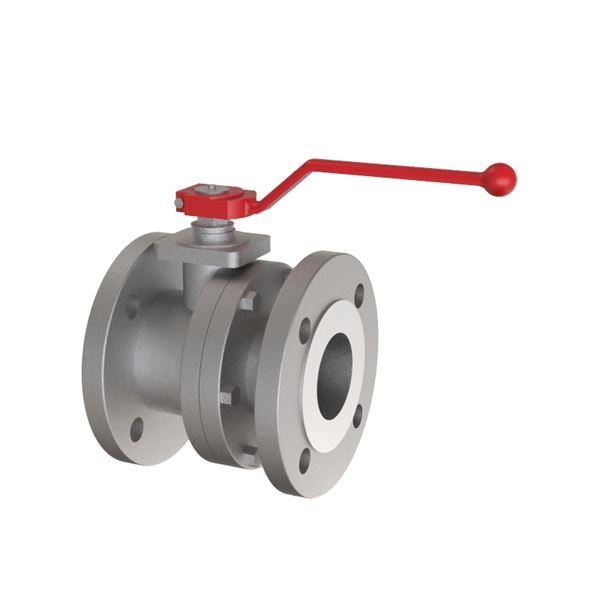

Kulventil AT 3582-

Kulventiler i hög kvalitet, tillverkad i rostfritt stål med flänsar för montering samt toppfläns för manöverdon. Lämplig att automatisera. För i huvudsak syror och saltlösningar, alkoholer, gas och petroleumprodukter.

Dimensionsområde (DN)15 - 300
Tryckklass (PN)16 - 40
Temperatur (°C)-50 - 200
HuvudmaterialRostfritt stål
  • Bedömning C- - SundaHus Miljödata Varan har bedömning C- i SundaHus Miljödata

Varianter

Artikelnummer DN PN Temperatur (°C) Anslutning Manöver KVS Avs.datum Bruttopris Antal
AT 3582-15 RSK 4517432 15 40 -50 - 200 Flänsad EN1092 Spak 20 2025-07-01 Färre än 10 i lager 4 850 SEK
AT 3582-20 RSK 4517433 20 40 -50 - 200 Flänsad EN1092 Spak 40 2025-07-01 Färre än 10 i lager 5 700 SEK
AT 3582-25 RSK 4517434 25 40 -50 - 200 Flänsad EN1092 Spak 75 2025-07-01 Färre än 10 i lager 6 700 SEK
AT 3582-32 RSK 4517435 32 40 -50 - 200 Flänsad EN1092 Spak 130 2025-08-12 Tillfälligt slut 10 400 SEK
AT 3582-40 RSK 4517436 40 40 -50 - 200 Flänsad EN1092 Spak 170 2025-07-01 Färre än 10 i lager 10 900 SEK
AT 3582-50 RSK 4517437 50 40 -50 - 200 Flänsad EN1092 Spak 270 2025-07-01 Färre än 10 i lager 13 200 SEK
AT 3582-16-65 RSK 4517438 65 16 -50 - 200 Flänsad EN1092 Spak 550 2025-08-14 Beställningsvara 17 000 SEK
AT 3582-65 65 40 -50 - 200 Flänsad EN1092 Spak 550 2025-07-01 Färre än 10 i lager 19 300 SEK
AT 3582-80 80 40 -50 - 200 Flänsad EN1092 Spak 1000 2025-07-01 Färre än 10 i lager 24 800 SEK
AT 3582-16-100 RSK 4517440 100 16 -50 - 200 Flänsad EN1092 Spak 1650 2025-08-14 Beställningsvara 33 200 SEK
AT 3582-100 100 40 -50 - 200 Flänsad EN1092 Spak 1650 2025-07-01 Färre än 10 i lager 40 800 SEK
AT 3582-125 RSK 4517441 125 16 -50 - 200 Flänsad EN1092 Spak 3000 2025-08-14 Beställningsvara 55 400 SEK
AT 3582-40-125 125 40 -50 - 200 Flänsad EN1092 Spak 3000 2025-08-14 Beställningsvara 60 600 SEK
AT 3582-150 RSK 4517442 150 16 -50 - 200 Flänsad EN1092 Spak 4200 2025-09-11 Beställningsvara 86 600 SEK
AT 3582-40-150 150 40 -50 - 200 Flänsad EN1092 Spak 4200 2025-08-28 Beställningsvara 92 100 SEK
AT 3582V150 150 16 -50 - 200 Flänsad EN1092 Snäckväxel 4200 2025-09-11 Beställningsvara 95 100 SEK
AT 3582-200 200 16 -50 - 200 Flänsad EN1092 Spak 9000 2025-09-11 Beställningsvara 159 300 SEK
AT 3582V250 250 16 -50 - 200 Flänsad EN1092 Snäckväxel 2025-09-11 Beställningsvara 281 200 SEK

Tillbehör

Induktivt gränsläge AT 3586-IND

Induktiv givare samt montagedetaljer. Passar 3582, 3585

Välj

Växelventilanordning AT 3560-

Växelventilanordning för kulventiler och säkerhetsventiler i kombination.

Välj

Packningssats AT 3586-SPK

Packningsset för 3582-. Innehåller sätesringar och spindelpackningar.

Välj

Produktinformation

Användningsområde

Avstängningsventil med följande uppdelning i huvudsak:
Syror och saltlösningar, lösningsmedel och alkoholer, ånga, gasol, naturgas och petroleumprodukter

AMA-text

PSB.1 Kulventiler

Tvådelad flänsad kulventil i rostfritt syrafast stål AT 3582... , med fullt genomlopp, flänsad anslutning och handtag av segjärn.

Kvalitetssäkring

AFS 2023:5, AFS 2023:5, 8 paragraf, PED 2014/68/EU, PED 2014/68/EU art 4.3, TA-luft

Produkten är CE-märkt

Märkning på produkt: Fabrikat, DN, PN och material.

Energi/miljödeklaration

SundaHus: C-

Reach datum: 2024-09-16

Reachnotering: Produkten omfattas EJ av REACH

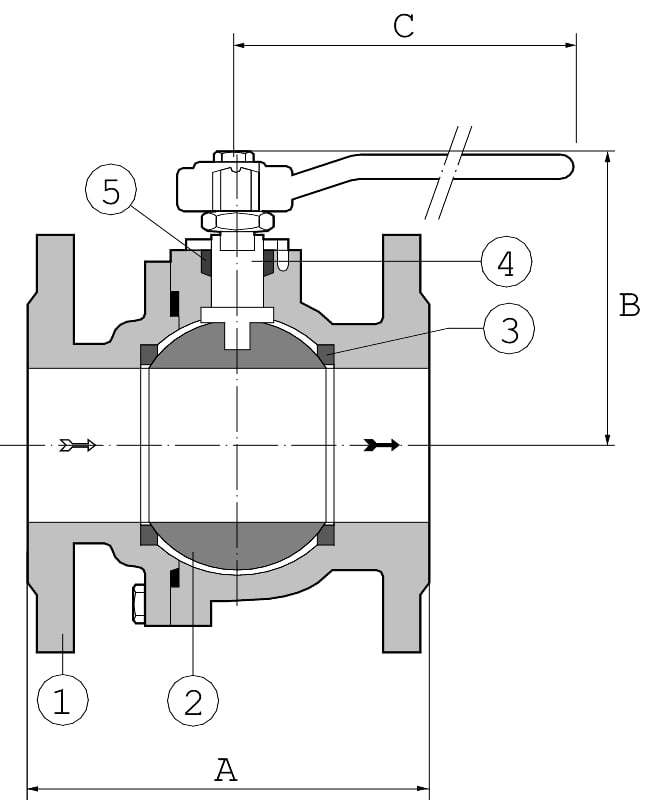

Detaljförteckning

PosKomponentMaterial
1VentilhusSyrafast stål AISI 316 (1.4408, CF8M)
2KulaSyrafast stål AISI 316 (1.4408, CF8M)
3SätesringKolfylld PTFE
4SpindelSyrafast stål AISI 316 (1.4408, CF8M)
5SpindelpackningPTFE (polytetrafluoreten)
6SpakStål GP240GH N (1.0619)

Mått och vikt

Dimensionsområde (DN): 15 - 300

Mått

ArtikelnummerABCNettovikt (kg)
3582-15115951603
3582-20120981604
3582-251251121605.5
3582-321301632137.2
3582-401401762139.5
3582-5015018621312.5
3582-16-6517020330016.5
3582-6517020330017.5
3582-8018021630023.8
3582-16-10019021546532.5
3582-10019021546535.5
3582-12532524071553
3582-40-12532526569857.5
3582-15035027977480
3582-40-15035029869885
3582V15035084
3582-200400307845115
3582V250223

Funktion och konstruktion

Tvådelad kulventil med fullt genomlopp i firesafe utförande.
Flytande homogen kula med avlastning för tät avstängning och lågt tryckfall.
Antistatisk konstruerad utblåsningssäker spindel enligt BS 5351 förhindrar spindeln att tryckas ut vid tryckslag.
Monteringsfläns enligt ISO 5211 för manöverdon. Dubbellagrad fr.o.m. DN 200.
Inbyggnadsmått enligt EN558-1 Series 27. Anslutning enligt EN 1092-1 typ B1. Trycktestad enligt EN12266.

Tekniska data

Huvudmaterial: Rostfritt stål

Huvudmaterialkod: Syrafast stål AISI 316 (1.4408, CF8M)

Ingående material: Gråjärn, Rostfritt stål, Gummi, Övrigt

Ingående materialkod: Syrafast stål AISI 316 (1.4408, CF8M), Kolfylld PTFE, FPM/FKM (fluorgummi), Glasfylld PTFE (25%), Grafit, Rostfritt stål duplex (1.4462)

Temperatur (°C): -50 - 200

Tryckklass (PN): 16 - 40

Anslutning: Flänsad EN1092

ETIM klassning: EC011343 - Kulventil

BK04 kod: 20702 Kulventiler

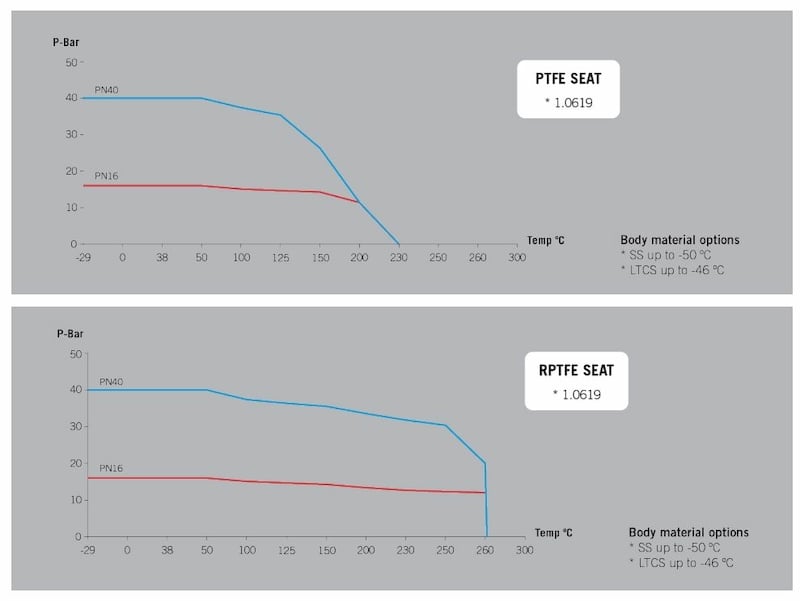

Tryckfallsdiagram, 3582 (PTFE), 3585HT (RPTFE)

Teknisk data

ArtikelnummerKVSErfordrat moment (Nm)Maximalt moment MAST (Nm)Ansl. 1 - spec.Ansl. 2 - spec.SpindeltypAnslutning enligt ISO 5211
3582-15201126PN40PN40Flat headF05
3582-20401426PN40PN40Flat headF05
3582-25752026PN40PN40Flat headF05
3582-321302569PN40PN40Flat headF05
3582-401703385PN40PN40Flat headF07
3582-502704685PN40PN40Flat headF07
3582-16-6555061176PN16PN16Flat headF07
3582-6555066176PN40PN40Flat headF07
3582-801000116246PN40PN40Flat headF10
3582-16-1001650133305PN16PN16Flat headF10
3582-1001650171305PN40PN40Flat headF10
3582-1253000226607PN16PN16Flat headF12
3582-40-1253000283607PN40PN40Flat headF12
3582-1504200320974PN16PN16Flat headF12
3582-40-1504200463974PN40PN40Flat headF12
3582V1504200320PN40PN40Flat headF12
3582-20090006941387PN16PN16Flat headF14
3582V250PN16PN16

Installation och underhåll

Flödesriktning: Dubbelriktad

Möjlig montageposition: Vertikal, Horisontell

AT 3582 DN 15-100 Flänsar enligt PN40
AT 3582 DN 125-300 Flänsar enligt PN16. Ventilen skall motioneras regelbundet för att undvika ansamling av smuts som kan leda till läckage.
