Kilslidventil med flÀnsar. PN 25. För avstÀngning av i huvudsak Änga, vÀrme och hetvatten samt petroleumprodukter. Bör ej anvÀndas för reglering.
DimensionsomrÄde (DN) | 65 - 600 |
---|---|
Tryckklass (PN) | 25 |
Temperatur (°C) | -10 - 400 |
Huvudmaterial | StÄl |
Artikelnummer | DN | PN | Anslutning | Manöver | Antal | ||
---|---|---|---|---|---|---|---|
AT 2429C65 | 65 | 25 | Flänsad EN1092 | Handratt | 2025-08-21 | 15 600 SEK | |
AT 2429C80 | 80 | 25 | Flänsad EN1092 | Handratt | 2025-08-21 | 20 300 SEK | |
AT 2429C100 | 100 | 25 | Flänsad EN1092 | Handratt | 2025-09-04 | 24 800 SEK | |
AT 2429C125 | 125 | 25 | Flänsad EN1092 | Handratt | 2025-08-21 | 32 400 SEK | |
AT 2429C150 | 150 | 25 | Flänsad EN1092 | Handratt | 2025-08-21 | 43 300 SEK | |
AT 2429C200 | 200 | 25 | Flänsad EN1092 | Handratt | 2025-08-21 | 60 200 SEK | |
AT 2429C250 | 250 | 25 | Flänsad EN1092 | Handratt | 2025-07-22 | 82 600 SEK | |
AT 2429C300 | 300 | 25 | Flänsad EN1092 | Handratt | 2025-08-21 | 114 000 SEK | |
AT 2429C350 | 350 | 25 | Flänsad EN1092 | Handratt | 2025-08-21 | 147 300 SEK |
För avstÀngning av i huvudsak
- Änga
- vÀrme och hetvatten
- petroleumprodukter
Bör ej anvÀndas för reglering.
PSB.61 Kilslidsventiler
PSB.61 Kilslidsventiler

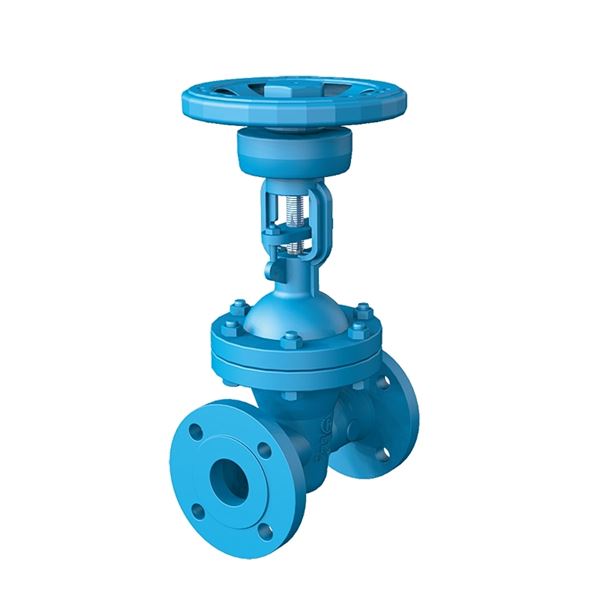

Kilslidventil AT 2429C, DN ..., med fullt genomlopp, hus av stÄl och flÀnsar PN 25. Stigande utvÀndigt gÀngad spindel och lagrad ratt.
AFS 2023:5, PED 2014/68/EU
Produkten Àr CE-mÀrkt
Provning sker enligt DIN EN 12266.
Intyg EN 10204 3.1, och av de flesta klassningssÀllskapen.
Typ av önskat intyg anges vid bestÀllning.
MÀrkning pÄ produkt: DN, PN, material, fabrikat.
Reach datum: 2024-12-03
Reachnotering: Produkten omfattas EJ av REACH

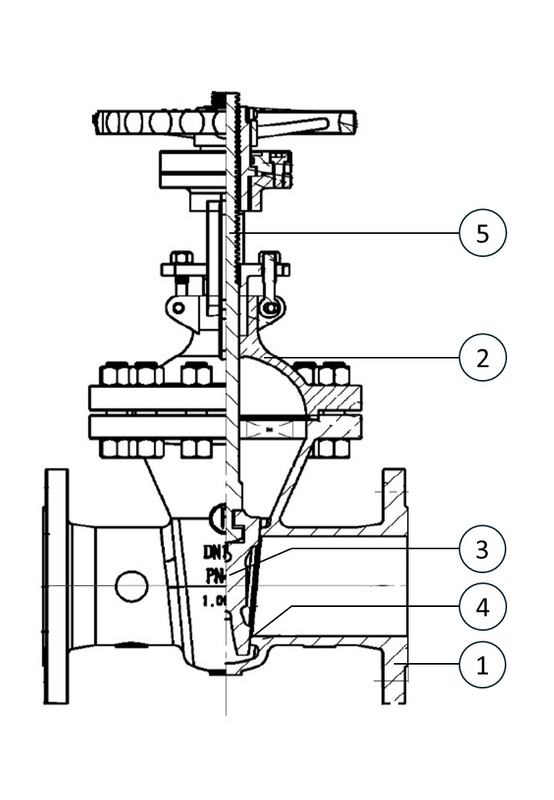

Pos | Komponent | Material | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | Ventilhus | StÄl GP240GH N (1.0619) | ||||||||||||
2 | KÄpa | StÄl GP240GH N (1.0619) | ||||||||||||
3 | Slid | StÄl GP240GH N (1.0619) | ||||||||||||
4 | SÀte | StÄl GP240GH N (1.0619) | ||||||||||||
5 | Spindel | Martensitiskt rostfritt stÄl (1.4021) | ||||||||||||
Stellite förstÀrkta tÀtningsytor mellan sÀte och slid. |

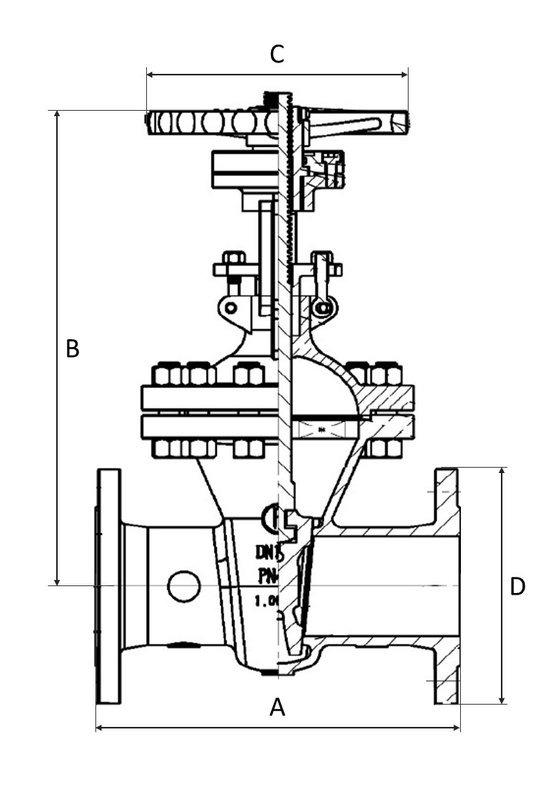

DimensionsomrÄde (DN): 65 - 600
DN | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
---|---|---|---|---|---|---|---|---|---|
A | 270 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 |
B | 430 | 430 | 490 | 570 | 630 | 790 | 940 | 1120 | 1640 |
C | 250 | 250 | 300 | 300 | 400 | 400 | 450 | 450 | 0 |
D | 185 | 200 | 235 | 270 | 300 | 360 | 425 | 485 | 555 |
Nettovikt (kg) | 35 | 34.5 | 52 | 64 | 90 | 141 | 240 | 300 | 300 |
Fullt genomlopp. Elastisk slid, styrd i ventilhuset. Stigande, utvÀndigt gÀngad spindel. Lagrad, icke stigande ratt.
NedsĂ€nkt lockpackning i ventilhuset. Ă
tertÀtad packbox, vid öppen ventil.
Vid nedanstÄende differenstryck och dimension bör ventilen, för att med rimlig kraft kunna manövreras, förses med förbigÄngsledning eller snÀckvÀxel
DN350 20bar
DN400 15bar
DN500 8bar
Max arbetstryck och arbetstemperatur
Max 22bar vid 200C°
Max 17bar vid 300C°
Max 13bar vid 400C°
Huvudmaterial: StÄl
Huvudmaterialkod: StÄl GP240GH N (1.0619)
IngÄende material: StÄl, Rostfritt stÄl
IngÄende materialkod: Martensitiskt rostfritt stÄl (1.4021), StÄl GP240GH N (1.0619)
Temperatur (°C): -10 - 400
Temperatur noteringar: DIN EN 1092 bestÀmmer det tillÄtna drifttrycket i förhÄllande till temperaturen.
Max 22bar vid 200°C
Max 17bar vid 300°C
Max 13bar vid 400°C
Tryckklass (PN): 25
Anslutning: FlÀnsad EN1092
ETIM klassning: EC010163 - Kilslidsventil
BK04 kod: 20708 Kilslidventiler
DN | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
---|---|---|---|---|---|---|---|---|---|
KVS | 380 | 589 | 939 | 1554 | 2250 | 4020 | 6340 | 9235 | 12524 |
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal
Möjlig montageposition notering: Vertikal rörledning: valfritt lÀge.
Horisontell rörledning: 0 - 60° frÄn vertikal uppÄtriktad spindel.
För att undvika lÀckage i packboxen bör man strax efter driftstart kontrollera glandens anspÀnning och efterdra vid behov.
Vid behov skall spindelbussingen eftersmörjas.
