KÀgelventil i högtryck- & högtemperatursutförande av stÄl, PN160. Som avstÀngningsventil för processvatten, aggressiva media, m.fl. LÀmplig i industriella applikationer.
DimensionsomrÄde (DN) | 15 - 50 |
---|---|
Tryckklass (PN) | 63 - 160 |
Temperatur (°C) | -10 - 550 |
Huvudmaterial | StÄl |
Artikelnummer | DN | PN | Anslutning | Antal | ||
---|---|---|---|---|---|---|
AT 1047-15 | 15 | 160 | Flänsad EN1092 | 2025-07-22 | 16 900 SEK | |
AT 1047-20 | 20 | 160 | Flänsad EN1092 | 2025-07-22 | 20 200 SEK | |
AT 1047-25 | 25 | 160 | Flänsad EN1092 | 2025-07-22 | 20 400 SEK | |
AT 1047-32 | 32 | 160 | Flänsad EN1092 | 2025-07-22 | 35 900 SEK | |
AT 1047-40 | 40 | 160 | Flänsad EN1092 | 2025-07-22 | 36 200 SEK | |
AT 1047-50 | 50 | 160 | Flänsad EN1092 | 2025-07-22 | 36 300 SEK |
För applikationer inom industri, sjukhus, livsmedelsindustri, processteknik, ÄnganlÀggningar och tillverkningsindustri.
Som avstÀngningsventil för processvatten, aggressiva medier, m.fl.
PSB.5 KÀgelventiler och nÄlventiler
AFS 2023:5, PED 2014/68/EU
Produkten Àr CE-mÀrkt
MÀrkning pÄ produkt: Fabrikat, DN, PN, CE, material samt pil som visar flödesriktning.
Reach datum: 2024-12-03
Reachnotering: Produkten omfattas EJ av REACH

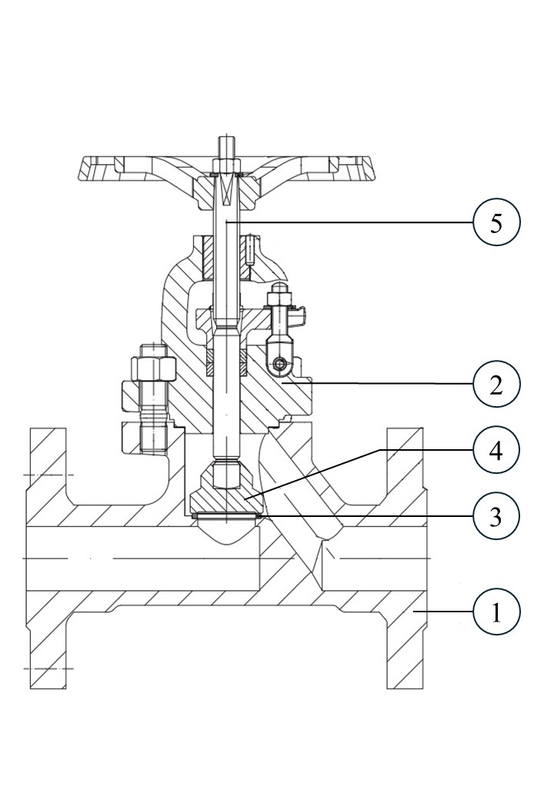

Pos | Komponent | Material | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | Ventilhus | StÄl 13CrMo4-5 (1.7335) | ||||||||||||
2 | Bygelblock | StÄl 13CrMo4-5 (1.7335) | ||||||||||||
3 | SÀte | StÄl 13CrMo4-5 (1.7335) | ||||||||||||
4 | KÀgla | StÄl 13CrMo4-5 (1.7335) | ||||||||||||
5 | Spindel | Rostfritt stÄl (1.4122) | ||||||||||||
Stellite förstÀrkta tÀtningsytor mellan sÀte och kÀgla. |
DimensionsomrÄde (DN): 15 - 50

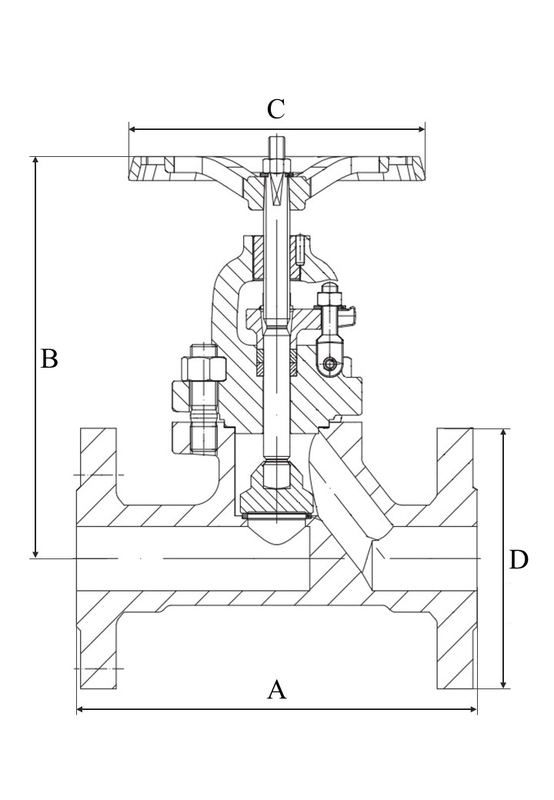

DN | 15 | 20 | 25 | 32 | 40 | 50 |
---|---|---|---|---|---|---|
A | 210 | 230 | 230 | 260 | 260 | 300 |
B | 228 | 228 | 228 | 292 | 292 | 300 |
C | 180 | 180 | 180 | 225 | 225 | 225 |
D | 105 | 130 | 140 | 155 | 170 | 195 |
Nettovikt (kg) | 8.9 | 10.5 | 11.5 | 19 | 21 | 27 |
Med stigande, utvÀndigt gÀngad spindel. Metalliskt tÀtande förstÀrkt med Stellite.
Max arbetstryck och temperatur:
160bar vid 300°C
153bar vid 350°C
146bar vid 400°C
139bar vid 450°C
118bar vid 500°C
62bar vid 530°C
35bar vid 550°C
Huvudmaterial: StÄl
Huvudmaterialkod: StÄl 13CrMo4-5 (1.7335)
IngÄende material: StÄl, Rostfritt stÄl
IngÄende materialkod: Rostfritt stÄl (1.4122), StÄl 13CrMo4-5 (1.7335)
Temperatur (°C): -10 - 550
Tryckklass (PN): 63 - 160
Anslutning: FlÀnsad EN1092
ETIM klassning: EC010120 - KĂ€gelventil
DN | 15 | 20 | 25 | 32 | 40 | 50 |
---|---|---|---|---|---|---|
KVS | 4.2 | 6.4 | 8.6 | 21.8 | 24.2 | 33 |
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: Rekommenderat montagelÀge Àr vertikalt.
Kan monteras i valfritt inbyggnadslÀge. Undantag: nedÄtriktad ratt. Systemet renspolas före idrifttagande.
