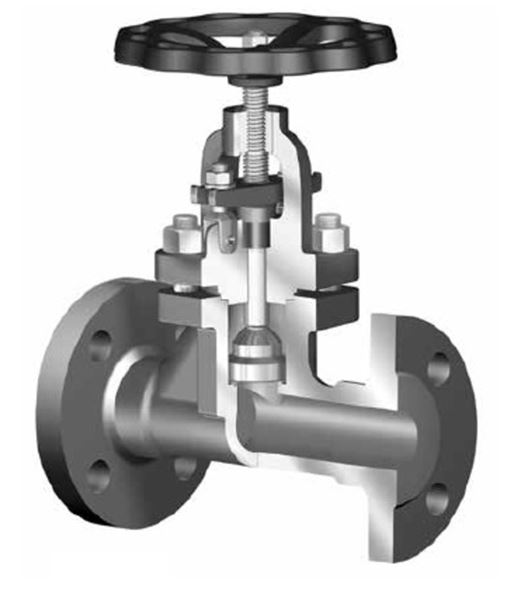

KÀgelventil i högtrycksutförande av stÄl, PN160. Som avstÀngningsventil för processvatten, aggressiva media, m.fl. LÀmplig i industriella applikationer.
DimensionsomrÄde (DN) | 15 - 50 |
---|---|
Tryckklass (PN) | 63 - 160 |
Temperatur (°C) | -10 - 450 |
Huvudmaterial | StÄl |
Artikelnummer | DN | PN | Anslutning | Antal | ||
---|---|---|---|---|---|---|
AT 1060A15F | 15 | 160 | Flänsad EN1092, EN12627, svetsända | 2025-08-11 | 10 700 SEK | |
AT 1060A20F | 20 | 160 | Flänsad EN1092, EN12627, svetsända | 2025-08-18 | 11 000 SEK | |
AT 1060A25F | 25 | 160 | Flänsad EN1092, EN12627, svetsända | 2025-08-18 | 11 500 SEK | |
AT 1060A25S | 25 | 160 | Flänsad EN1092, EN12627, svetsända | 2025-08-18 | 11 000 SEK | |
AT 1060A40F | 40 | 160 | Flänsad EN1092, EN12627, svetsända | 2025-08-18 | 20 700 SEK | |
AT 1060A50F | 50 | 160 | Flänsad EN1092, EN12627, svetsända | 2025-08-18 | 24 800 SEK |
För applikationer inom industri, sjukhus, livsmedelsindustri, processteknik, ÄnganlÀggningar och tillverkningsindustri.
Som avstÀngningsventil för processvatten, aggressiva medier, m.fl.
FlÀnsad anslutning: 1060A_F
SvetsÀnda anslutning: 1060A_S
PSB.5 KÀgelventiler och nÄlventiler
AFS 2023:5, PED 2014/68/EU
Produkten Àr CE-mÀrkt
MÀrkning pÄ produkt: Fabrikat, DN, PN, CE, material samt flödesriktning.
Reach datum: 2024-12-03
Reachnotering: Produkten omfattas EJ av REACH

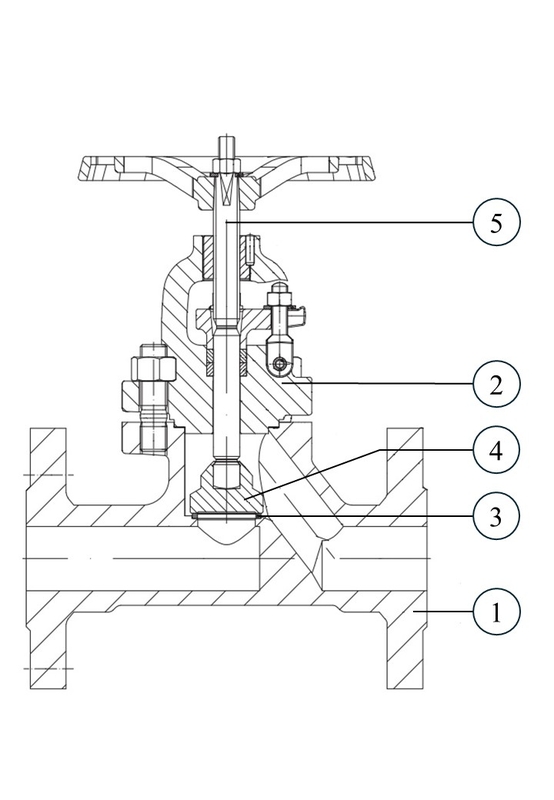

Pos | Komponent | Material | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | Ventilhus | StÄl P250GH (1.0460) | ||||||||||||
2 | Bygelblock | StÄl P250GH (1.0460) | ||||||||||||
3 | SÀte | StÄl P250GH (1.0460) | ||||||||||||
4 | KÀgla | Martensitiskt rostfritt stÄl (1.4021) | ||||||||||||
5 | Spindel | Martensitiskt rostfritt stÄl (1.4021) | ||||||||||||
Stellite förstÀrkta tÀtningsytor mellan sÀte och kÀgla. |
DimensionsomrÄde (DN): 15 - 50

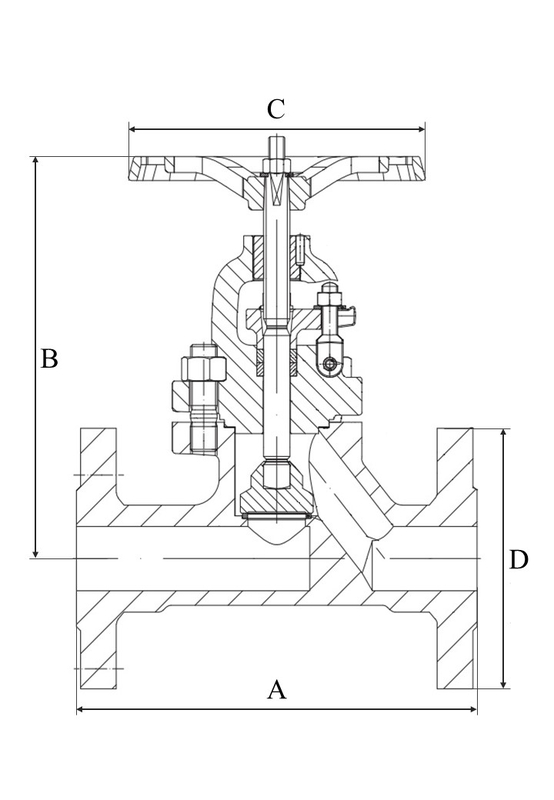

Artikelnummer | A | B | C | D | Nettovikt (kg) |
---|---|---|---|---|---|
1060A15F | 210 | 228 | 180 | 105 | 8.9 |
1060A20F | 230 | 228 | 180 | 130 | 10.5 |
1060A25F | 230 | 228 | 180 | 140 | 11.5 |
1060A25S | 160 | 228 | 180 | 6.6 | |
1060A40F | 260 | 292 | 225 | 170 | 21 |
1060A50F | 300 | 300 | 225 | 195 | 27 |
Med stigande, utvÀndigt gÀngad spindel. Metalliskt tÀtande med sÀte förstÀrkt med Stellite.
Max arbetstryck och temperatur:
160bar vid 120°C
145bar vid 150°C
130bar vid 200°C
112bar vid 250°C
96bar vid 300°C
90bar vid 350°C
80bar vid 400°C
60bar vid 450°C
Huvudmaterial: StÄl
Huvudmaterialkod: StÄl P250GH (1.0460)
IngÄende material: StÄl, Rostfritt stÄl
IngÄende materialkod: Martensitiskt rostfritt stÄl (1.4021), StÄl P250GH (1.0460)
Temperatur (°C): -10 - 450
Tryckklass (PN): 63 - 160
Anslutning: FlÀnsad EN1092, EN12627, svetsÀnda
ETIM klassning: EC010120 - KĂ€gelventil
DN | 15 | 20 | 25 | 40 | 50 |
---|---|---|---|---|---|
KVS | 4.2 | 6.4 | 8.6 | 24.2 | 33 |
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: Rekommenderat montagelÀge Àr vertikalt.
Kan monteras i valfritt inbyggnadslÀge. Undantag: nedÄtriktad ratt. Systemet renspolas före idrifttagande. Vid insvetsning skall ventilen vara stÀngd.
