Tvåklaff fjäderbelastad backventil i rostfritt stål för krävande driftförhållanden, lämplig för vätskor och gaser inom t.ex. gruvor, stålverk, skogsindustri, kraftproduktion, raffinaderier och petrokemi.
| Dimensionsområde (DN) | 50 - 1000 |
|---|---|
| Tryckklass (PN) | 6 - 40 |
| Temperatur (°C) | -200 - 400 |
| Huvudmaterial | Rostfritt stål |
| Artikelnummer | Utförande | DN | PN | Temperatur (°C) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 2654E-10/16-80 | Mjuktätning EPDM | 80 | 16 | -45 - 130 | Förfrågan | Förfrågan | Offert |
| AT 2654-10-80 | Metalltätning | 80 | 10 | -200 - 400 | Förfrågan | Förfrågan | Offert |
| AT 2654E-10/16-100 | Mjuktätning EPDM | 100 | 16 | -45 - 130 | Förfrågan | Förfrågan | Offert |
| AT 2654E-25/40-100 | Mjuktätning EPDM | 100 | 40 | -45 - 130 | Förfrågan | Förfrågan | Offert |
| AT 2654-10/16-100 | Metalltätning | 100 | 16 | -200 - 400 | Förfrågan | Förfrågan | Offert |
| AT 2654-10/16-125 | Metalltätning | 125 | 16 | -200 - 400 | Förfrågan | Förfrågan | Offert |
| AT 2654E-10/16-150 | Mjuktätning EPDM | 150 | 16 | -45 - 130 | Förfrågan | Förfrågan | Offert |
| AT 2654-10/16-150 | Metalltätning | 150 | 16 | -200 - 400 | Förfrågan | Förfrågan | Offert |
| AT 2654E-10/16-200 | Mjuktätning EPDM | 200 | 16 | -45 - 130 | Förfrågan | Förfrågan | Offert |
| AT 2654E-10-250 | Mjuktätning EPDM | 250 | 10 | -45 - 130 | Förfrågan | Förfrågan | Offert |
| AT 2654E-10/16-125 | Mjuktätning EPDM | 125 | 16 | -200 - 400 | 2025-08-25 | 36 900 SEK |
Tvåklaff fjäderbelastad backventil i rostfritt stål för krävande driftförhållanden, lämplig för vätskor och gaser inom t.ex. gruvor, stålverk, skogsindustri, kraftproduktion, raffinaderier och petrokemi. Tvåklaff-backventiler rekommenderas ej vid flöde med hög pulseringsfrekvens, t.ex. i samband med kolvpumpar eller kompressorer.
PSE.31 Backventiler i vätskesystem

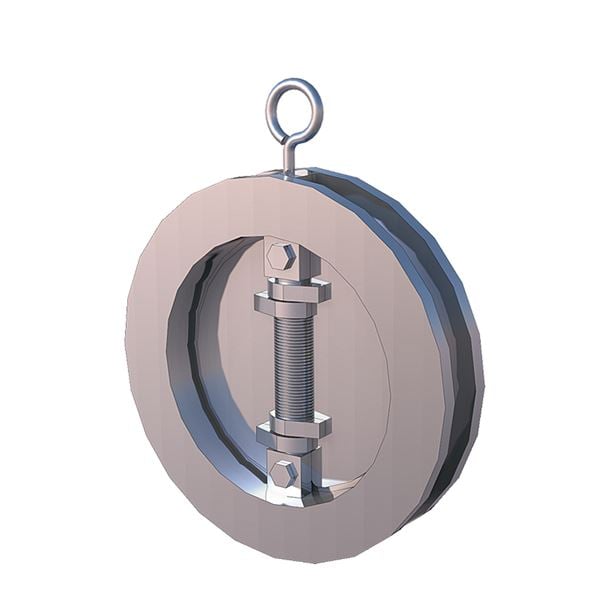

Tvåklaff-backventil AT2654… . DN... fjäderbelastad, med hus och klaffar av rostfritt stål. För inspänning mellan flänsar.
AFS 2023:5, PED 2014/68/EU
Produkten är CE-märkt
Läckageklass G gäller för metalliskt tätande ventiler, läckageklass A gäller för ventiler med mjuktätning.
Märkning på produkt: Fabrikat, PN, DN, material och flödespil.
Reach datum: 2025-05-05

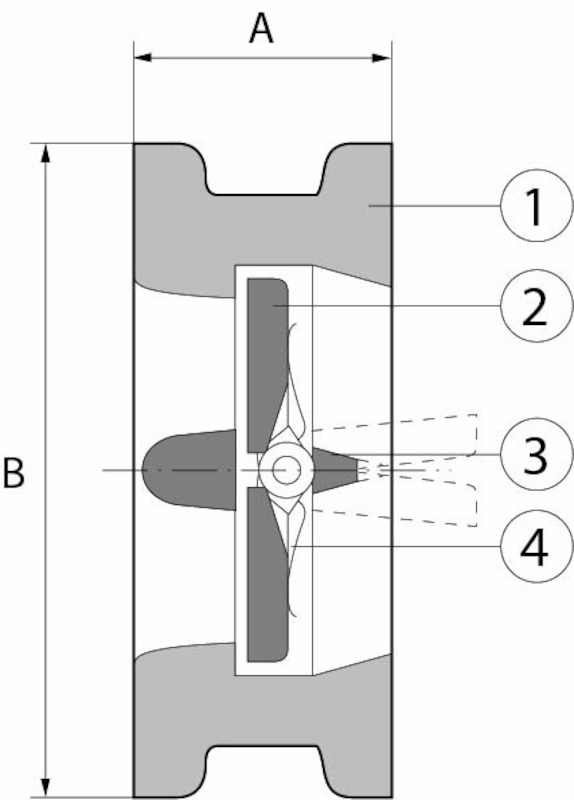

| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus DN50-125 | Rostfritt stål AISI 304 (1.4301) |
| 2 | Klaffar | Rostfritt stål GX5CrNi19-10, A351 CF8 (1.4308) |
| 3 | Axel | Rostfritt stål AISI 304 (1.4301) |
| 4 | Fjäder | Syrafast stål AISI 316Ti (1.4571) |
| 5 | Ventilhus > DN125* | Rostfritt stål GX5CrNi19-10, A351 CF8 (1.4308) |
Dimensionsområde (DN): 50 - 1000
| DN | 80 | 100 | 125 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|
| A | 64 | 64 | 70 | 76 | 89 | 114 |
| B | 145 | 165 | 195 | 221 | 276 | 331 |
| Nettovikt (kg) | 7.5 | 9 | 12.5 | 15.5 | 25 | 45 |
Tvåklaff-backventiler kännetecknas av:
- stänger innan mediaströmmen vänder
- mycket lågt tryckfall
- hög täthet
- stort temperaturområde
- robust konstruktion
- stor driftsäkerhet
- möjlighet till olika materialkombinationer
Max tryck vid temperatur:
40 bar vid -200°C
40 bar vid -10°C
23 bar vid 200°C
20 bar vid 300°C
17 bar vid 400°C
Huvudmaterial: Rostfritt stål
Huvudmaterialkod: Rostfritt stål AISI 304 (1.4301), Syrafast stål AISI 316Ti (1.4571)
Ingående material: Rostfritt stål
Ingående materialkod: Rostfritt stål AISI 304 (1.4301), Syrafast stål AISI 316Ti (1.4571)
Temperatur (°C): -200 - 400
Tryckklass (PN): 6 - 40
Anslutning: Flänsad EN1092
ETIM klassning: EC010596 - Backventil för inspänning
BK04 kod: 20711 Backventiler
| DN | 80 | 100 | 125 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|
| KVS | 190 | 285 | 460 | 740 | 1500 | 2400 |
| Placering | Horisontell med fjäder | Vertikal upp med fjäder | Vertikal upp utan fjäder |
|---|---|---|---|
| DN50-65 | 0.015 | 0.025 | 0.01 |
| DN80-100 | 0.015 | 0.03 | 0.015 |
| DN125-250 | 0.015 | 0.035 | 0.02 |
| DN300-450 | 0.015 | 0.045 | 0.03 |
| DN500 | 0.015 | 0.055 | 0.04 |
| DN600-700 | 0.015 | 0.075 | 0.06 |
| DN800-1200 | 0.015 | 0.085 | 0.07 |
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: Ventilerna kan installeras i horisontella ledningar och vertikala ledningar med uppåtgående flöde.
Vid montering i horisontell rörledning skall ventilen placeras med lodrät axel. Ventiler från DN200 är försedda med lyftögla. Se detaljer i bruksanvisning.

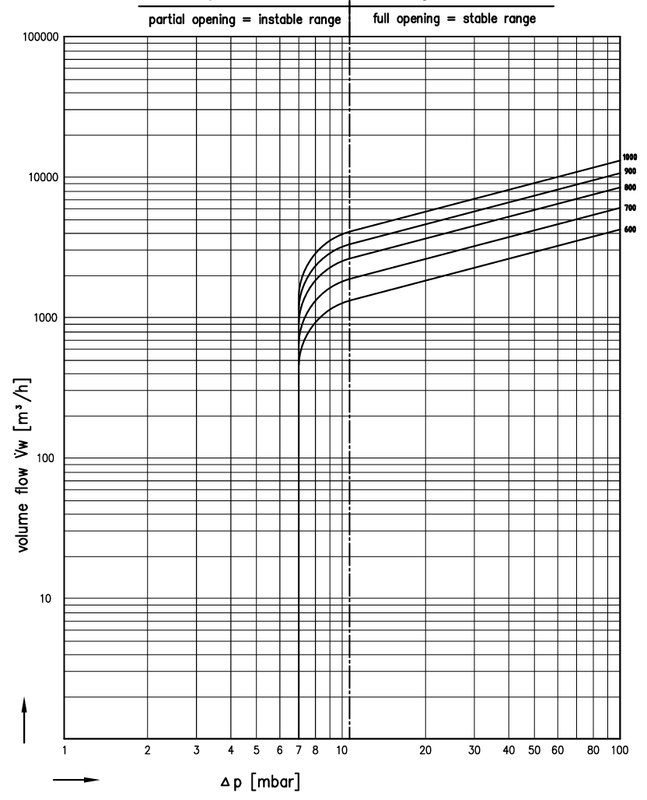

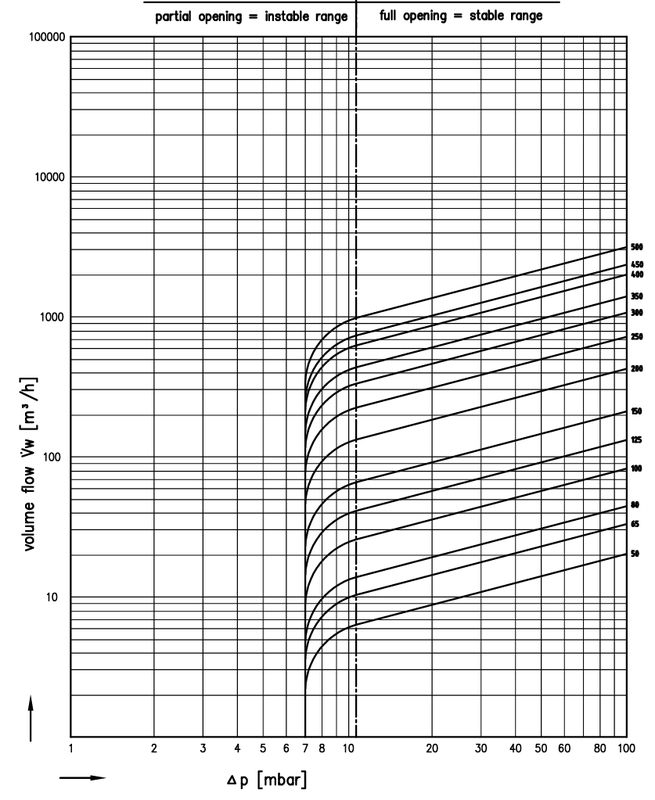

Backventil AT 2650, AT 2652, AT 2654, AT 2656 Tryckfallsdiagram (PDF-fil, 451 kB)
Bruksanvisning (PDF-fil, 656 kB)
