TvÄklaff fjÀderbelastad backventil i stÄl för krÀvande driftförhÄllanden, lÀmplig för vÀtskor och gaser inom t.ex. gruvor, stÄlverk, skogsindustri, kraftproduktion, raffinaderier och petrokemi.
DimensionsomrÄde (DN) | 50 - 1000 |
---|---|
Tryckklass (PN) | 6 - 40 |
Temperatur (°C) | -10 - 400 |
Huvudmaterial | StÄl |
Artikelnummer | Utförande | DN | PN | Temperatur (°C) | Antal | ||
---|---|---|---|---|---|---|---|
AT 2652E-10/40-50 | Mjuktätning EPDM | 50 | 40 | -10 - 130 | Förfrågan | Förfrågan | Offert |
AT 2652-10/40-65 | Metalltätning | 65 | 40 | -10 - 400 | Förfrågan | Förfrågan | Offert |
AT 2652E-10/40-80 | Mjuktätning EPDM | 80 | 40 | -10 - 130 | Förfrågan | Förfrågan | Offert |
AT 2652-10/40-80 | Metalltätning | 80 | 40 | -10 - 400 | Förfrågan | Förfrågan | Offert |
AT 2652E-10/16-100 | Mjuktätning EPDM | 100 | 16 | -10 - 130 | Förfrågan | Förfrågan | Offert |
AT 2652E-25/40-100 | Mjuktätning EPDM | 100 | 40 | -10 - 130 | Förfrågan | Förfrågan | Offert |
AT 2652-10/16-100 | Metalltätning | 100 | 16 | -10 - 400 | Förfrågan | Förfrågan | Offert |
AT 2652-25/40-100 | Metalltätning | 100 | 40 | -10 - 400 | Förfrågan | Förfrågan | Offert |
AT 2652E-10/16-125 | Mjuktätning EPDM | 125 | 16 | -10 - 130 | Förfrågan | Förfrågan | Offert |
AT 2652-10/16-125 | Metalltätning | 125 | 16 | -10 - 400 | Förfrågan | Förfrågan | Offert |
AT 2652E-10/16-150 | Mjuktätning EPDM | 150 | 16 | -10 - 130 | Förfrågan | Förfrågan | Offert |
AT 2652E-25/40-150 | Mjuktätning EPDM | 150 | 40 | -10 - 130 | Förfrågan | Förfrågan | Offert |
AT 2652-10/16-150 | Metalltätning | 150 | 16 | -10 - 400 | Förfrågan | Förfrågan | Offert |
AT 2652-25/40-150 | Metalltätning | 150 | 40 | -10 - 400 | Förfrågan | Förfrågan | Offert |
AT 2652E-10/16-200 | Mjuktätning EPDM | 200 | 16 | -10 - 130 | Förfrågan | Förfrågan | Offert |
AT 2652-10/16-200 | Metalltätning | 200 | 16 | -10 - 400 | Förfrågan | Förfrågan | Offert |
AT 2652-25-200 | Metalltätning | 200 | 25 | -10 - 400 | Förfrågan | Förfrågan | Offert |
AT 2652E-25-250 | Mjuktätning EPDM | 250 | 25 | -10 - 130 | Förfrågan | Förfrågan | Offert |
AT 2652E-40-250 | Mjuktätning EPDM | 250 | 40 | -10 - 130 | Förfrågan | Förfrågan | Offert |
AT 2652-25-250 | Metalltätning | 250 | 25 | -10 - 400 | Förfrågan | Förfrågan | Offert |
AT 2652-40-250 | Metalltätning | 250 | 40 | -10 - 400 | Förfrågan | Förfrågan | Offert |
AT 2652E-16-300 | Mjuktätning EPDM | 300 | 16 | -10 - 130 | Förfrågan | Förfrågan | Offert |
AT 2652E-25-300 | Mjuktätning EPDM | 300 | 25 | -10 - 130 | Förfrågan | Förfrågan | Offert |
AT 2652-25-300 | Metalltätning | 300 | 25 | -10 - 400 | Förfrågan | Förfrågan | Offert |
AT 2652-40-300 | Metalltätning | 300 | 40 | -10 - 400 | Förfrågan | Förfrågan | Offert |
AT 2652E25-350 | Mjuktätning EPDM | 350 | 25 | -10 - 130 | Förfrågan | Förfrågan | Offert |
AT 2652-16-350 | Metalltätning | 350 | 16 | -10 - 400 | Förfrågan | Förfrågan | Offert |
AT 2652-25-350 | Metalltätning | 350 | 25 | -10 - 400 | Förfrågan | Förfrågan | Offert |
AT 2652E-16-400 | Mjuktätning EPDM | 400 | 16 | -10 - 130 | Förfrågan | Förfrågan | Offert |
AT 2652-25-400 | Metalltätning | 400 | 25 | -10 - 400 | Förfrågan | Förfrågan | Offert |
TvÄklaff fjÀderbelastad backventil i stÄl för krÀvande driftförhÄllanden, lÀmplig för vÀtskor och gaser inom t.ex. gruvor, stÄlverk, skogsindustri, kraftproduktion, raffinaderier och petrokemi. TvÄklaff-backventiler rekommenderas ej vid flöde med hög pulseringsfrekvens, t.ex. i samband med kolvpumpar eller kompressorer.
PSE.31 Backventiler i vÀtskesystem
TvÄklaff-backventil AT2652⊠. DN... fjÀderbelastad, med hus av stÄl samt klaffar av⊠. För inspÀnning mellan flÀnsar.
AFS 2023:5, PED 2014/68/EU
Produkten Àr CE-mÀrkt
LÀckageklass G gÀller för metalliskt tÀtande ventiler, lÀckageklass A gÀller för ventiler med mjuktÀtning.
MÀrkning pÄ produkt: Fabrikat, PN, DN, material och flödespil.
Reach datum: 2025-05-05

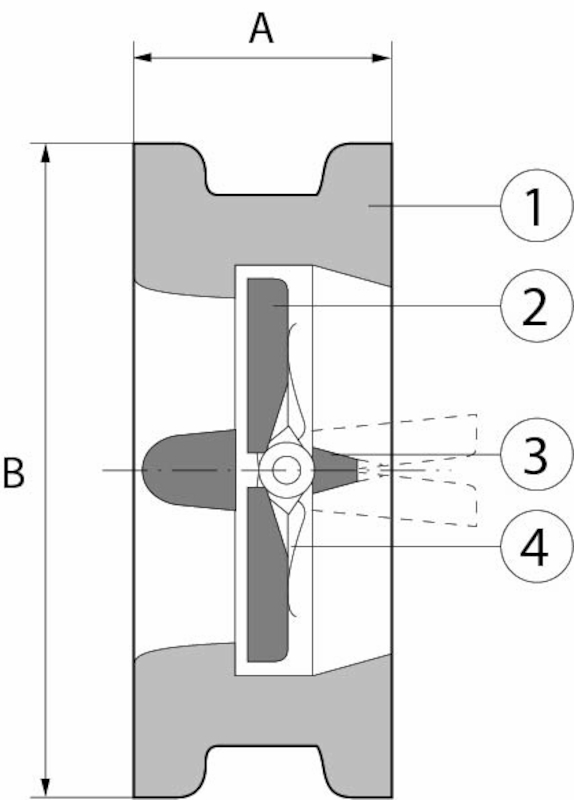

Pos | Komponent | Material | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
1 | Ventilhus* | StÄl GP240GH N (1.0619) | |||||||||
2 | Klaffar | Rostfritt stÄl (1.4011) | |||||||||
3 | Axel | Syrafast stÄl AISI 316Ti (1.4571) | |||||||||
4 | FjÀder | Syrafast stÄl AISI 316Ti (1.4571) | |||||||||
*HÀrdad tÀtningsyta pÄ ventilhuset med 1.4370 |
DimensionsomrÄde (DN): 50 - 1000
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
---|---|---|---|---|---|---|---|---|---|---|---|
A | 43 | 46 | 64 | 64 | 70 | 76 | 89 | 114 | 114 | 127 | 140 |
B | 110 | 110 | 145 | 165 | 195 | 221 | 276 | 344 | 387 | 461 | 499 |
Nettovikt (kg) | 4 | 5 | 7.5 | 9 | 12.5 | 15.5 | 25 | 45 | 60 | 86 | 118 |
TvÄklaff-backventiler kÀnnetecknas av:
- stÀnger innan mediaströmmen vÀnder
- mycket lÄgt tryckfall
- hög tÀthet
- stort temperaturomrÄde
- robust konstruktion
- stor driftsÀkerhet
- möjlighet till olika materialkombinationer
Max tryck vid temperatur:
40 bar vid -10°C
38 bar vid 200°C
32 bar vid 300°C
22 bar vid 400°C
Huvudmaterial: StÄl
Huvudmaterialkod: StÄl (Rst 37.3 N) (1.0116)
IngÄende material: StÄl
IngÄende materialkod: StÄl (Rst 37.3 N) (1.0116)
Temperatur (°C): -10 - 400
Tryckklass (PN): 6 - 40
Anslutning: FlÀnsad EN1092
ETIM klassning: EC011469 - Backventil
BK04 kod: 20711 Backventiler

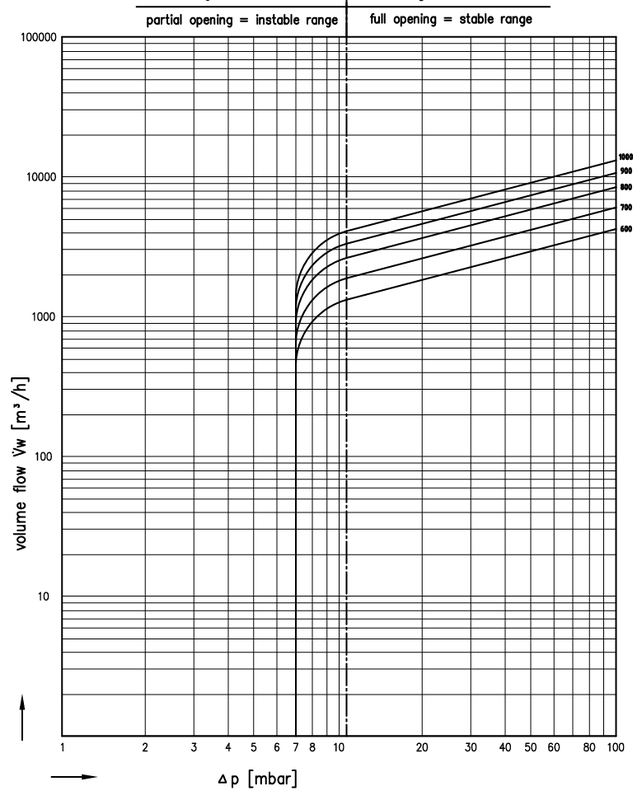

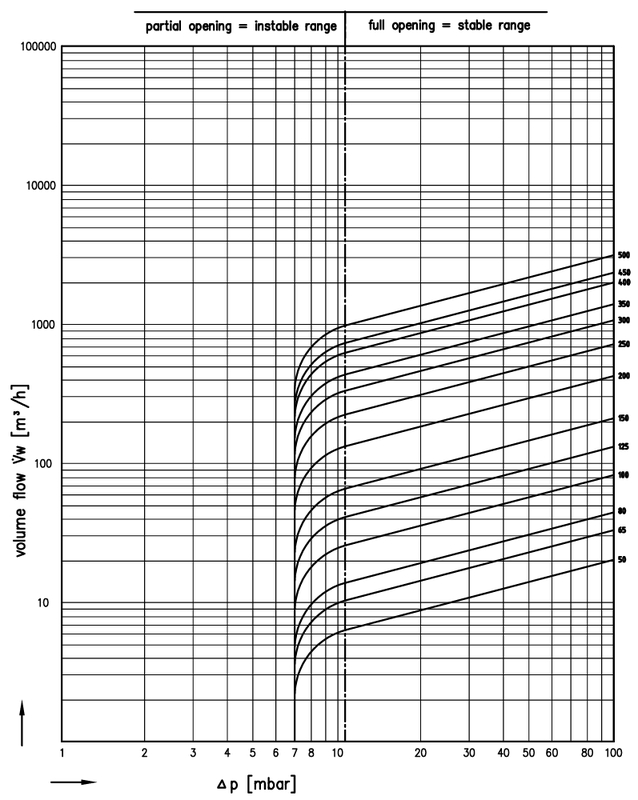

DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
---|---|---|---|---|---|---|---|---|---|---|---|
KVS | 70 | 120 | 190 | 285 | 460 | 740 | 1500 | 2400 | 3700 | 5100 | 6700 |
Placering | Horisontell med fjÀder | Vertikal upp med fjÀder | Vertikal upp utan fjÀder |
---|---|---|---|
DN50-65 | 0.015 | 0.025 | 0.01 |
DN80-100 | 0.015 | 0.03 | 0.015 |
DN125-250 | 0.015 | 0.035 | 0.02 |
DN300-450 | 0.015 | 0.045 | 0.03 |
DN500 | 0.015 | 0.055 | 0.04 |
DN600-700 | 0.015 | 0.075 | 0.06 |
DN800-1200 | 0.015 | 0.085 | 0.07 |
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: Ventilerna kan installeras i horisontella ledningar och vertikala ledningar med uppÄtgÄende flöde.
Vid montering i horisontell rörledning skall ventilen placeras med lodrÀt axel. Ventiler frÄn DN200 Àr försedda med lyftögla. Se detaljer i bruksanvisning.
