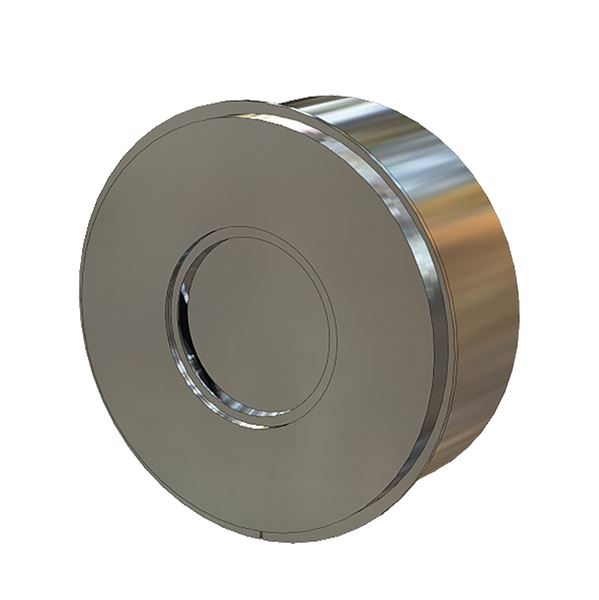

FjÀderbelastad ringbackventil av rostfritt syrafast stÄl för varierande applikationer, för inspÀnning mellan flÀnsar. MjuktÀtande eller metalliskt tÀtande.
| DimensionsomrÄde (DN) | 15 - 200 |
|---|---|
| Tryckklass (PN) | 6 - 40 |
| Temperatur (°C) | -200 - 500 |
| Huvudmaterial | Rostfritt stÄl |
| Artikelnummer | Utförande | DN | PN | Temperatur (°C) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 1176-15 | Metalltätning | 15 | 40 | -200 - 500 | 2025-07-22 | 2 680 SEK | |
| AT 1176-20 | Metalltätning | 20 | 40 | -200 - 500 | 2025-07-22 | 3 160 SEK | |
| AT 1176-25 | Metalltätning | 25 | 40 | -200 - 500 | 2025-07-22 | 3 460 SEK | |
| AT 1176-32 | Metalltätning | 32 | 40 | -200 - 500 | 2025-07-22 | 4 360 SEK | |
| AT 1176-40 | Metalltätning | 40 | 40 | -200 - 500 | 2025-07-22 | 5 100 SEK | |
| AT 1176-50 | Metalltätning | 50 | 40 | -200 - 500 | 2025-07-22 | 5 700 SEK | |
| AT 1176-65 | Metalltätning | 65 | 40 | -200 - 500 | 2025-07-22 | 9 300 SEK | |
| AT 1176-80 | Metalltätning | 80 | 40 | -200 - 500 | 2025-07-22 | 10 900 SEK | |
| AT 1176-100 | Metalltätning | 100 | 40 | -200 - 500 | 2025-07-22 | 13 800 SEK | |
| AT 1176-125 | Metalltätning | 125 | 40 | -200 - 500 | 2025-08-25 | 36 500 SEK | |
| AT 1176-150 | Metalltätning | 150 | 40 | -200 - 500 | 2025-09-15 | 41 400 SEK | |
| AT 1176-16-150 | Metalltätning | 150 | 16 | -200 - 500 | 2025-08-18 | 41 400 SEK | |
| AT 1176-200 | Metalltätning | 200 | 16 | -200 - 500 | 2025-09-01 | 46 000 SEK | |
| AT 1176-40-200 | Metalltätning | 200 | 40 | -200 - 500 | 2025-09-22 | 46 000 SEK | |
| AT 1176E15 | Mjuktätning EPDM | 15 | 40 | -45 - 140 | 2025-08-25 | 2 750 SEK | |
| AT 1176E20 | Mjuktätning EPDM | 20 | 40 | -45 - 140 | 2025-08-25 | 3 570 SEK | |
| AT 1176E25 | Mjuktätning EPDM | 25 | 40 | -45 - 140 | 2025-08-25 | 3 860 SEK | |
| AT 1176E40 | Mjuktätning EPDM | 40 | 40 | -45 - 140 | 2025-08-18 | 5 100 SEK | |
| AT 1176E50 | Mjuktätning EPDM | 50 | 40 | -45 - 140 | 2025-08-25 | 6 200 SEK | |
| AT 1176E65 | Mjuktätning EPDM | 65 | 40 | -45 - 140 | 2025-07-22 | 10 700 SEK | |
| AT 1176E80 | Mjuktätning EPDM | 80 | 40 | -45 - 140 | 2025-08-25 | 12 100 SEK | |
| AT 1176E100 | Mjuktätning EPDM | 100 | 40 | -45 - 140 | 2025-08-25 | 14 800 SEK | |
| AT 1176E150 | Mjuktätning EPDM | 150 | 40 | -45 - 140 | 2025-08-25 | 45 300 SEK | |
| AT 1176V15 | Mjuktätning Viton | 15 | 40 | -25 - 200 | 2025-08-25 | 3 220 SEK | |
| AT 1176V20 | Mjuktätning Viton | 20 | 40 | -25 - 200 | 2025-08-25 | 3 820 SEK | |
| AT 1176V25 | Mjuktätning Viton | 25 | 40 | -25 - 200 | 2025-08-25 | 4 130 SEK | |
| AT 1176V32 | Mjuktätning Viton | 32 | 40 | -25 - 200 | 2025-08-25 | 5 100 SEK | |
| AT 1176V40 | Mjuktätning Viton | 40 | 40 | -25 - 200 | 2025-08-25 | 5 800 SEK | |
| AT 1176V50 | Mjuktätning Viton | 50 | 40 | -25 - 200 | 2025-08-25 | 6 300 SEK | |
| AT 1176V65 | Mjuktätning Viton | 65 | 40 | -25 - 200 | 2025-08-25 | 10 700 SEK | |
| AT 1176V80 | Mjuktätning Viton | 80 | 40 | -25 - 200 | 2025-08-25 | 12 300 SEK | |
| AT 1176V100 | Mjuktätning Viton | 100 | 40 | -25 - 200 | 2025-08-25 | 16 700 SEK | |
| AT 1176N150 | Mjuktätning NBR | 150 | 40 | -30 - 90 | 2025-08-20 | 45 300 SEK | |
| AT 1176N200 | Mjuktätning NBR | 200 | 16 | -30 - 90 | 2025-09-08 | 48 600 SEK | |
| AT 1176T100 | PTFE-tätning | 100 | 40 | -200 - 250 | 2025-08-25 | 16 900 SEK |
Ringbackventiler Àr lÀmpliga för varierande applikationer och fluider. AT 1176 anvÀnds till t .ex. högt korrosiva vÀtskor och gaser. Ringbackventiler Àr ej lÀmpliga vid flöde med hög pulseringsfrekvens, t. ex. i samband med kolvpump eller kolvkompressor.
PSE.31 Backventiler i vÀtskesystem
Ringbackventil AT1176âŠ, DN... med hus av rostfritt syrafast stĂ„l samt kĂ€gelplatta och fjĂ€der av rostfritt stĂ„l. För inspĂ€nning mellan flĂ€nsar.
AFS 2023:5, PED 2014/68/EU
Produkten Àr CE-mÀrkt
Materialintyg 3.1 samt intyg frÄn flera klassningsbolag kan erbjudas.
Provning sker enligt EN12266.
MÀrkning pÄ produkt: Fabrikat, DN, PN, material, eventuell mjuktÀtning och flödespil.
Byggvarubedömning: Accepteras
BVB ID: 48935
Reach datum: 2025-05-05

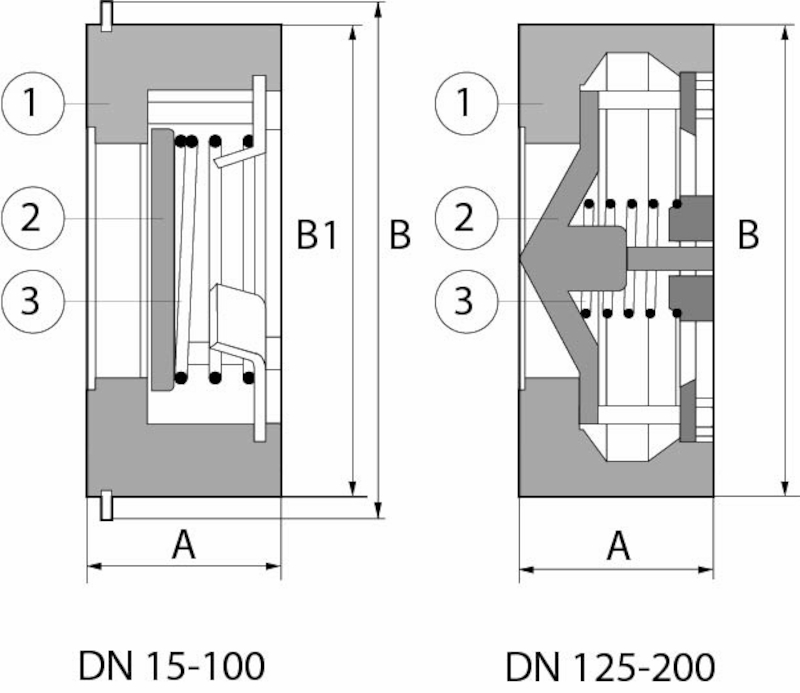

| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Syrafast stÄl AISI 316L (1.4404, CF3M) |
| 2 | KÀgelplatta | Syrafast stÄl AISI 316L (1.4404, CF3M) |
| 3 | FjÀder | Syrafast stÄl AISI 316Ti (1.4571) |
| 4 | Centreringsring (borttages vid PN6) |
DimensionsomrÄde (DN): 15 - 200
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 16 | 19 | 22 | 28 | 31.5 | 40 | 46 | 50 | 60 | ||||||||||||||||||||||||||||||
| B1 PN6 | 43 | 53 | 64 | 76 | 86 | 96 | 116 | 132 | 152 | ||||||||||||||||||||||||||||||
| B PN10-40 | 51 | 61 | 71 | 82 | 92 | 108 | 127 | 142 | 162 | ||||||||||||||||||||||||||||||
| Vikt | 0.15 | 0.25 | 0.3 | 0.6 | 0.8 | 1.3 | 2 | 2.3 | 3.5 | ||||||||||||||||||||||||||||||
| MĂ„tt i mm, vikt i kg. | |||||||||||||||||||||||||||||||||||||||
| DN | 125 | 150 | 200 | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 90 | 106 | 140 | ||||||||||||||||||||
| B1/B PN6 | 184 | 207 | 263 | ||||||||||||||||||||
| B PN10-16 | 193 | 218 | 275 | ||||||||||||||||||||
| B PN25 | 193 | 224 | 285 | ||||||||||||||||||||
| B PN40 | 193 | 224 | 292 | ||||||||||||||||||||
| Vikt | 8 | 17 | 23 | ||||||||||||||||||||
| MĂ„tt i mm, vikt i kg | |||||||||||||||||||||||
Backventilen Àr fjÀderbelastad vilket gör att stÀngning sker innan mediaströmmen vÀnder. Detta ger en snabbare stÀngning och minskar risken för tryckslag.

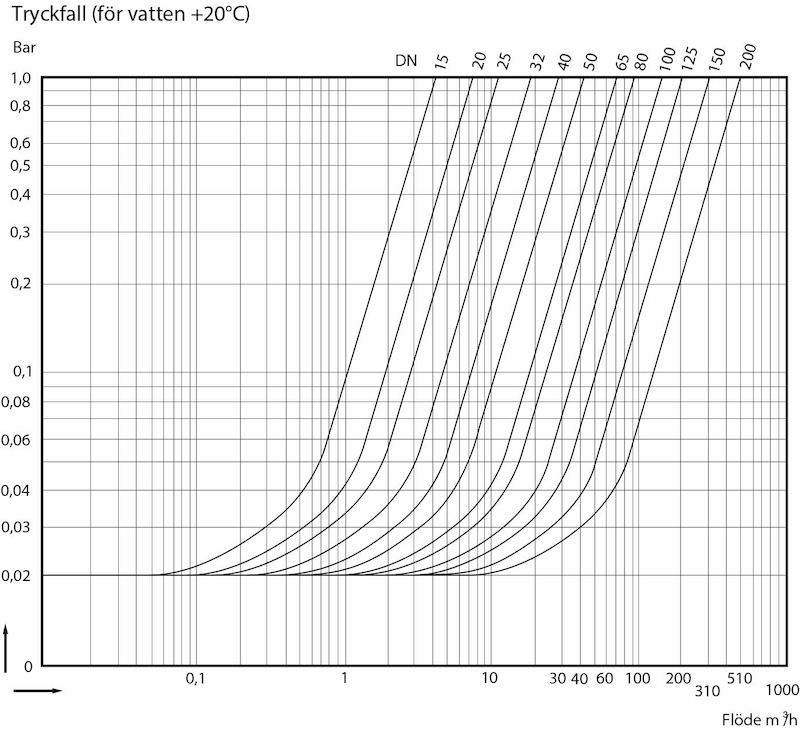

LÀmplig storlek kan vÀljas med hjÀlp av tryckfallsdiagrammet. PÄ den krökta delen av linjen Àr ventilen inte helt öppen och kan vara instabil (mindre dimension bör vÀljas). PÄ den raka delen Àr ventilen fullt öppen och arbetar stabilt.
Maximalt arbetstryck (bar) vid olika temperaturer enligt DIN EN 12516:
40 bar vid -200°C
40 bar vid -10°C
40 bar vid +20°C
37 bar vid +100°C
34 bar vid +150°C
32 bar vid +200°C
29 bar vid +250°C
27 bar vid +300°C
26 bar vid +350°C
26 bar vid +400°C
25 bar vid +450°C
24 bar vid +500°C
Huvudmaterial: Rostfritt stÄl
Huvudmaterialkod: Syrafast stÄl AISI 316L (1.4404, CF3M)
IngÄende material: Rostfritt stÄl
IngÄende materialkod: Syrafast stÄl AISI 316L (1.4404, CF3M)
Temperatur (°C): -200 - 500
Tryckklass (PN): 6 - 40
Anslutning: FlÀnsad EN1092
ETIM klassning: EC010596 - Backventil för inspÀnning
BK04 kod: 20711 Backventiler
MagiCAD lÀnk: https://redir.magicloud.com/product/df74360f-9e7c-4fe0-a734-b2961deb12e1
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KVS | 4 | 7.5 | 10 | 18 | 27 | 40 | 69 | 90 | 150 | 200 | 310 | 540 |
| Montageposition | Vertikal upp med fjÀder | Vertikal ned med fjÀder | Horisontell med fjÀder | Vertikal upp utan fjÀder |
|---|---|---|---|---|
| 15-32 | 24 | 16 | 20 | 4 |
| 40 | 24.5 | 15.5 | 20 | 4.5 |
| 50 | 25 | 15 | 20 | 5 |
| 65 | 25.5 | 14.5 | 20 | 5.5 |
| 80-100 | 26.5 | 13.5 | 20 | 6.5 |
| 125 | 32 | 8 | 20 | 12 |
| 150 | 34 | 6 | 20 | 14 |
| 200 | 35 | 5 | 20 | 15 |
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: Vertikalt montage endast möjligt vid stigande flöde.
- Backventilerna Àr underhÄllsfria.
- Bör ej placeras för nÀra pumpar och rörböjar. Se rekommenderade minsta avstÄnd i bruksanvisningen.
- Ringbackventilerna skall monteras mellan rörflÀnsar enligt EN 1092-1, form B1.
