Ringbackventil AT 1171-

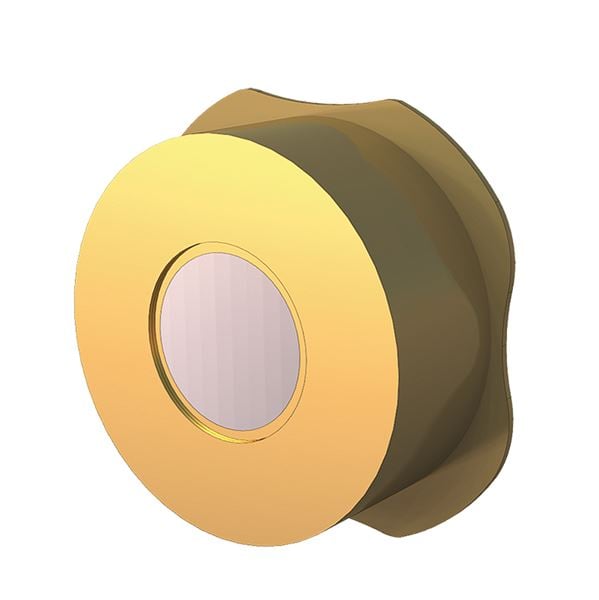

Fjäderbelastad ringbackventil av mässing för varierande applikationer, för inspänning mellan flänsar. Mjuktätande eller metalliskt tätande.

Dimensionsområde (DN)	15 - 100
Tryckklass (PN)	6 - 16
Temperatur (°C)	-10 - 450
Huvudmaterial	Mässing

Varan har bedömning C- i SundaHus Miljödata
Varan har bedömning Undviks i Byggvarubedömning

Varianter
Produktinformation
Nedladdningsbart
Ritningar

Varianter

Artikelnummer	Utförande	DN	PN	Temperatur (°C)	Avs.datum	Bruttopris	Antal
AT 1171-15 RSK 4969584	Metalltätning	15	16	-10 - 450	2025-07-11 Färre än 10 i lager	520 SEK	Antal
AT 1171-20 RSK 4969585	Metalltätning	20	16	-10 - 450	2025-07-11 Färre än 10 i lager	550 SEK	Antal
AT 1171-25 RSK 4969586	Metalltätning	25	16	-10 - 450	2025-07-11 I lager	680 SEK	Antal
AT 1171-32 RSK 4969587	Metalltätning	32	16	-10 - 450	2025-07-11 I lager	840 SEK	Antal
AT 1171-40 RSK 4969588	Metalltätning	40	16	-10 - 450	2025-07-11 Färre än 10 i lager	1 020 SEK	Antal
AT 1171-50 RSK 4969589	Metalltätning	50	16	-10 - 450	2025-07-11 Färre än 10 i lager	1 450 SEK	Antal
AT 1171-65 RSK 4969590	Metalltätning	65	16	-10 - 450	2025-07-11 I lager	2 110 SEK	Antal
AT 1171-80 RSK 4969591	Metalltätning	80	16	-10 - 450	2025-07-11 Färre än 10 i lager	2 470 SEK	Antal
AT 1171-100 RSK 4969592	Metalltätning	100	16	-10 - 450	2025-07-11 I lager	3 680 SEK	Antal
AT 1171E32	Mjuktätning EPDM	32	16	-10 - 140	2025-08-07 Beställningsvara	1 350 SEK	Antal
AT 1171E40	Mjuktätning EPDM	40	16	-10 - 140	2025-08-07 Beställningsvara	1 470 SEK	Antal
AT 1171E50	Mjuktätning EPDM	50	16	-10 - 140	2025-08-07 Beställningsvara	2 240 SEK	Antal
AT 1171E65	Mjuktätning EPDM	65	16	-10 - 140	2025-08-07 Beställningsvara	2 580 SEK	Antal
AT 1171E80	Mjuktätning EPDM	80	16	-10 - 140	2025-08-07 Beställningsvara	3 020 SEK	Antal
AT 1171E100	Mjuktätning EPDM	100	16	-10 - 140	2025-07-11 Färre än 10 i lager	4 190 SEK	Antal
AT 1171N50	Mjuktätning NBR	50	16	-10 - 90	2025-08-07 Beställningsvara	2 240 SEK	Antal

Produktinformation

Användningsområde

Ringbackventiler är lämpliga för varierande applikationer och fluider. AT 1171 används till t. ex. värmevatten och kylsystem. Ringbackventiler är ej lämpliga vid flöde med hög pulseringsfrekvens, t. ex. i samband med kolvpump eller kolvkompressor.

AMA-text

PSE.31 Backventiler i vätskesystem

Ringbackventil AT1171..., DN... med hus av mässing samt kägelplatta och fjäder av rostfritt stål. För inspänning mellan flänsar.

Kvalitetssäkring

AFS 2023:5, PED 2014/68/EU

Produkten är CE-märkt

Endast fluidgrupp 2.
Provning sker enligt EN12266.

Märkning på produkt: Fabrikat, DN, PN, material, eventuell mjuktätning och flödespil.

Energi/miljödeklaration

Byggvarubedömning: Undviks

BVB ID: 50066

SundaHus: C-

Omfattas av anmälningsplikt enligt REACH

Reachnotering: Bly (CAS 7439-92-1) >0,1%. Ställer inga krav på hantering. SCIP-nr på artikelnivå.

Miljödata

Artikelnummer	SCIP nummer
1171-15	ffff59e3-e6a9-48d3-b5fb-bd754288119f
1171-20	ffff59e3-e6a9-48d3-b5fb-bd754288119f
1171-25	ffff59e3-e6a9-48d3-b5fb-bd754288119f
1171-32	ffff59e3-e6a9-48d3-b5fb-bd754288119f
1171-40	ffff59e3-e6a9-48d3-b5fb-bd754288119f
1171-50	ffff59e3-e6a9-48d3-b5fb-bd754288119f
1171-65	ffff59e3-e6a9-48d3-b5fb-bd754288119f
1171-80	ffff59e3-e6a9-48d3-b5fb-bd754288119f
1171-100	ffff59e3-e6a9-48d3-b5fb-bd754288119f
1171E32	ffff59e3-e6a9-48d3-b5fb-bd754288119f
1171E40	ffff59e3-e6a9-48d3-b5fb-bd754288119f
1171E50	ffff59e3-e6a9-48d3-b5fb-bd754288119f
1171E65	ffff59e3-e6a9-48d3-b5fb-bd754288119f
1171E80	ffff59e3-e6a9-48d3-b5fb-bd754288119f
1171E100	ffff59e3-e6a9-48d3-b5fb-bd754288119f
1171N50	ffff59e3-e6a9-48d3-b5fb-bd754288119f

Detaljförteckning

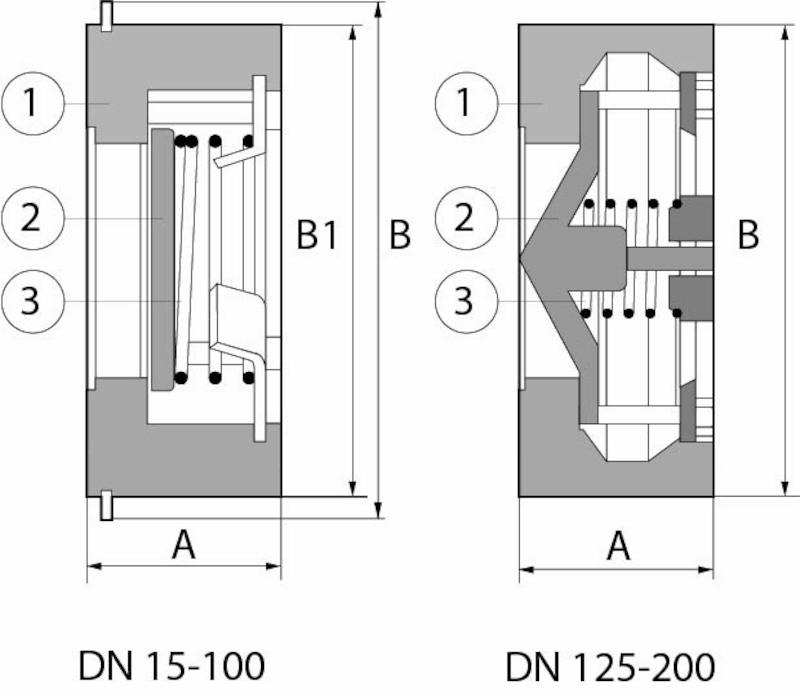

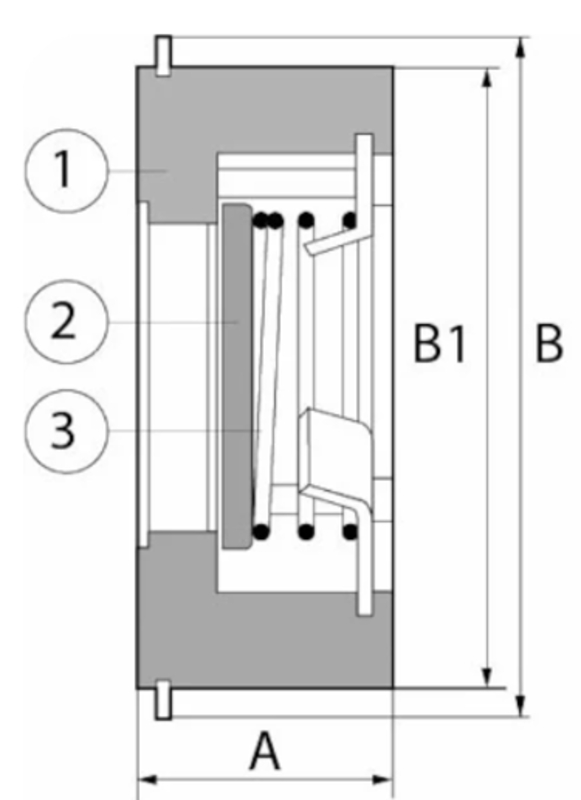

Pos	Komponent	Material
1	Ventilhus	Mässing (CuZn40Pb2) (CW617N) (2.0402)
2	Kägelplatta	Rostfritt stål AISI 304 (1.4301)
3	Fjäder	Syrafast stål AISI 316Ti (1.4571)
4	Centreringsring

Mått och vikt

Dimensionsområde (DN): 15 - 100

DN	15	20	25	32	40	50	65	80	100
A	16	19	22	28	31.5	40	46	50	60
B	51	61	71	82	92	108	127	142	162
B1	43	53	64	76	86	96	116	132	152
Mått i mm, vikt i kg.

Funktion och konstruktion

Backventilen är fjäderbelastad vilket gör att stängning sker innan mediaströmmen vänder. Detta ger en snabbare stängning och minskar risken för tryckslag.

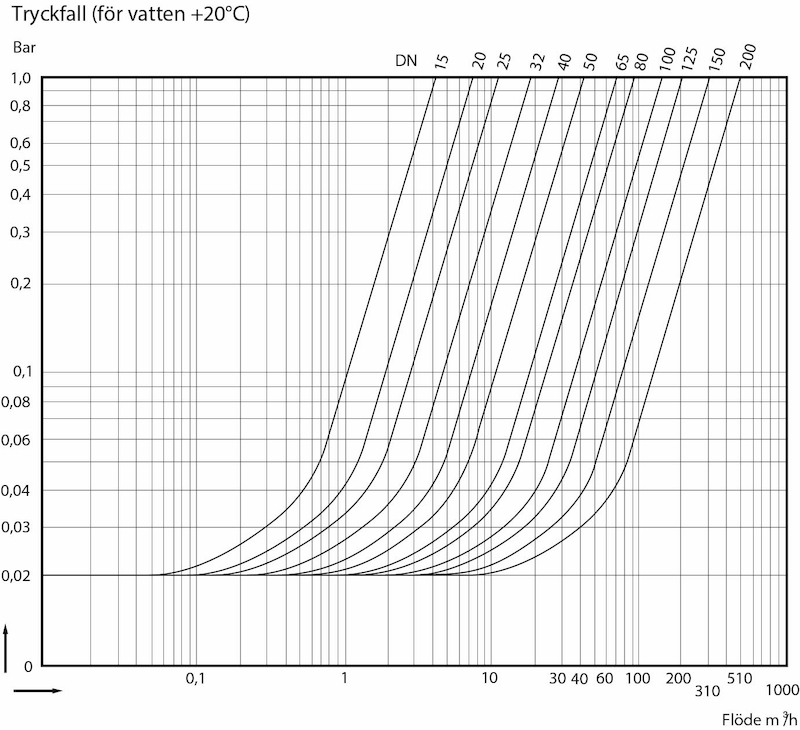

Lämplig storlek kan väljas med hjälp av tryckfallsdiagrammet. På den krökta delen av linjen är ventilen inte helt öppen och kan vara instabil (mindre dimension bör väljas). På den raka delen är ventilen fullt öppen och arbetar stabilt.

Maximalt arbetstryck (bar) vid olika temperaturer enligt DIN EN 12516:
16 bar vid -20°C
16 bar vid -10°C
16 bar vid +20°C
16 bar vid +100°C
14 bar vid +200°C
13 bar vid +250°C

Tekniska data

Huvudmaterial: Mässing

Huvudmaterialkod: Mässing (CuZn40Pb2) (CW617N) (2.0402)

Ingående material: Mässing

Ingående materialkod: Mässing (CuZn40Pb2) (CW617N) (2.0402)

Temperatur (°C): -10 - 450

Tryckklass (PN): 6 - 16

Anslutning: Flänsad EN1092

ETIM klassning: EC010596 - Backventil för inspänning

BK04 kod: 20711 Backventiler

MagiCAD länk: https://redir.magicloud.com/product/3fa6a3ee-2f2b-474d-acc1-123ef9dbefde

Kvs-värden för olika dimensioner

DN	15	20	25	32	40	50	65	80	100
KVS	4	7.5	10	18	27	40	69	90	150

Öppningstryck (mbar)

Montageposition	Vertikal upp med fjäder	Vertikal ned med fjäder	Horisontell med fjäder	Vertikal upp utan fjäder
15-32	24	16	20	4
40	24.5	15.5	20	4.5
50	25	15	20	5
65	25.5	14.5	20	5.5
80-100	26.5	13.5	20	6.5

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Vertikal, Horisontell

Möjlig montageposition notering: Vertikalt montage endast möjligt vid stigande flöde.

- Backventilerna är underhållsfria.
- Bör ej placeras för nära pumpar och rörböjar. Se rekommenderade minsta avstånd i bruksanvisningen.
- Ringbackventilerna skall monteras mellan rörflänsar enligt EN 1092-1, form B1.
