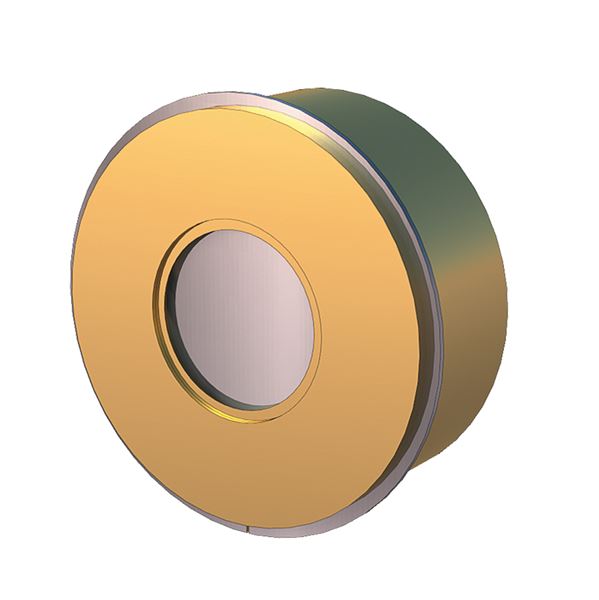

FjÀderbelastad ringbackventil av brons för varierande applikationer, för inspÀnning mellan flÀnsar. MjuktÀtande eller metalliskt tÀtande.
DimensionsomrÄde (DN) | 15 - 200 |
---|---|
Tryckklass (PN) | 16 |
Temperatur (°C) | -20 - 250 |
Huvudmaterial | Brons |
Artikelnummer | Utförande | DN | PN | Temperatur (°C) | Antal | ||
---|---|---|---|---|---|---|---|
AT 1170-15 | Metalltätning | 15 | 16 | -20 - 250 | 2025-08-12 | 1 050 SEK | |
AT 1170-20 | Metalltätning | 20 | 16 | -20 - 250 | 2025-07-16 | 1 350 SEK | |
AT 1170-25 | Metalltätning | 25 | 16 | -20 - 250 | 2025-07-16 | 1 470 SEK | |
AT 1170-32 | Metalltätning | 32 | 16 | -20 - 250 | 2025-07-16 | 2 150 SEK | |
AT 1170-40 | Metalltätning | 40 | 16 | -20 - 250 | 2025-07-16 | 2 470 SEK | |
AT 1170-50 | Metalltätning | 50 | 16 | -20 - 250 | 2025-07-16 | 3 210 SEK | |
AT 1170-65 | Metalltätning | 65 | 16 | -20 - 250 | 2025-07-16 | 4 480 SEK | |
AT 1170-80 | Metalltätning | 80 | 16 | -20 - 250 | 2025-07-16 | 4 890 SEK | |
AT 1170-100 | Metalltätning | 100 | 16 | -20 - 250 | 2025-07-16 | 6 800 SEK | |
AT 1170-125 | Metalltätning | 125 | 16 | -20 - 250 | 2025-08-19 | 38 900 SEK | |
AT 1170-150 | Metalltätning | 150 | 16 | -20 - 250 | 2025-08-26 | 46 100 SEK | |
AT 1170-200 | Metalltätning | 200 | 16 | -20 - 250 | 2025-08-26 | 67 000 SEK | |
AT 1170E15 | Mjuktätning EPDM | 15 | 16 | -20 - 140 | 2025-08-19 | 1 660 SEK | |
AT 1170E20 | Mjuktätning EPDM | 20 | 16 | -20 - 140 | 2025-08-19 | 1 770 SEK | |
AT 1170E50 | Mjuktätning EPDM | 50 | 16 | -20 - 140 | 2025-08-19 | 3 650 SEK | |
AT 1170E65 | Mjuktätning EPDM | 65 | 16 | -20 - 140 | 2025-08-19 | 4 260 SEK | |
AT 1170E80 | Mjuktätning EPDM | 80 | 16 | -20 - 140 | 2025-08-19 | 5 400 SEK | |
AT 1170E100 | Mjuktätning EPDM | 100 | 16 | -20 - 140 | 2025-08-18 | 8 200 SEK | |
AT 1170E150 | Mjuktätning EPDM | 150 | 16 | -20 - 140 | 2025-08-26 | 47 500 SEK |
Ringbackventiler Àr lÀmpliga för varierande applikationer och fluider. AT 1170 anvÀnds till t. ex. havsvatten. Ringbackventiler Àr ej lÀmpliga vid flöde med hög pulseringsfrekvens, t. ex. i samband med kolvpump eller kolvkompressor.
PSE.31 Backventiler i vÀtskesystem
Ringbackventil AT1170âŠ, DN... med hus av brons samt kĂ€gelplatta och fjĂ€der av rostfritt stĂ„l. För inspĂ€nning mellan flĂ€nsar.
AFS 2023:5, PED 2014/68/EU
Produkten Àr CE-mÀrkt
Materialintyg 3.1 samt intyg frÄn flera klassningsbolag kan erbjudas.
Provning sker enligt EN12266.
MÀrkning pÄ produkt: Fabrikat, DN, PN, material, eventuell mjuktÀtning och flödespil.
Byggvarubedömning: Undviks
BVB ID: 123221
SundaHus: A
Omfattas av anmÀlningsplikt enligt REACH
Reachnotering: Bly (CAS 7439-92-1) >0,1%. StÀller inga krav pÄ hantering. SCIP-nr pÄ artikelnivÄ.
Artikelnummer | SCIP nummer |
---|---|
1170-15 | 1de989b1-229b-4ba6-a047-c8b73bd72ca7 |
1170-20 | 1de989b1-229b-4ba6-a047-c8b73bd72ca7 |
1170-25 | 1de989b1-229b-4ba6-a047-c8b73bd72ca7 |
1170-32 | 1de989b1-229b-4ba6-a047-c8b73bd72ca7 |
1170-40 | 1de989b1-229b-4ba6-a047-c8b73bd72ca7 |
1170-50 | 1de989b1-229b-4ba6-a047-c8b73bd72ca7 |
1170-65 | 1de989b1-229b-4ba6-a047-c8b73bd72ca7 |
1170-80 | 1de989b1-229b-4ba6-a047-c8b73bd72ca7 |
1170-100 | 1de989b1-229b-4ba6-a047-c8b73bd72ca7 |
1170-125 | 1de989b1-229b-4ba6-a047-c8b73bd72ca7 |
1170-150 | 1de989b1-229b-4ba6-a047-c8b73bd72ca7 |
1170-200 | 1de989b1-229b-4ba6-a047-c8b73bd72ca7 |
1170E15 | 1de989b1-229b-4ba6-a047-c8b73bd72ca7 |
1170E20 | 1de989b1-229b-4ba6-a047-c8b73bd72ca7 |
1170E50 | 1de989b1-229b-4ba6-a047-c8b73bd72ca7 |
1170E65 | 1de989b1-229b-4ba6-a047-c8b73bd72ca7 |
1170E80 | 1de989b1-229b-4ba6-a047-c8b73bd72ca7 |
1170E100 | 1de989b1-229b-4ba6-a047-c8b73bd72ca7 |
1170E150 | 1de989b1-229b-4ba6-a047-c8b73bd72ca7 |

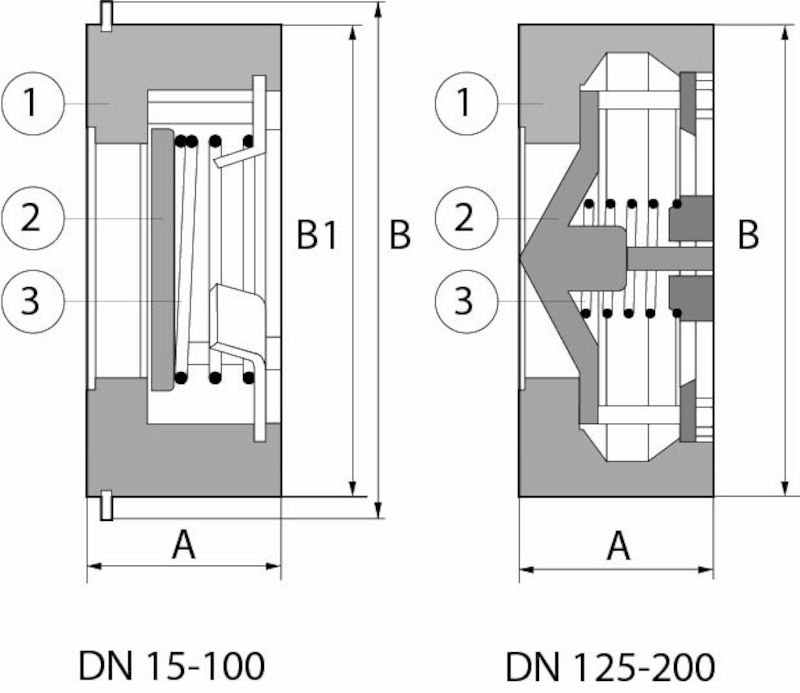

Pos | Komponent | Material |
---|---|---|
1 | Ventilhus | Brons CuSn12-C (CC483K) |
2 | KÀgelplatta | Syrafast stÄl AISI 316L (1.4404, CF3M) |
3 | FjÀder | Syrafast stÄl AISI 316Ti (1.4571) |
4 | Centreringsring (borttages vid PN6) |
DimensionsomrÄde (DN): 15 - 200
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A | 16 | 19 | 22 | 28 | 31.5 | 40 | 46 | 50 | 60 | 90 | 106 | 140 | |||||||||||||||||||||||||||||||||||||||
B | 51 | 61 | 71 | 82 | 92 | 108 | 127 | 142 | 162 | 193 | 218 | 275 | |||||||||||||||||||||||||||||||||||||||
B1 | 43 | 53 | 64 | 76 | 86 | 96 | 116 | 132 | 152 | ||||||||||||||||||||||||||||||||||||||||||
Vikt | 0.15 | 0.25 | 0.3 | 0.5 | 0.65 | 0.9 | 1.2 | 2 | 2.8 | 7 | 11 | 21 | |||||||||||||||||||||||||||||||||||||||
MÄtt i mm, vikt i kg. |
Backventilen Àr fjÀderbelastad vilket gör att stÀngning sker innan mediaströmmen vÀnder. Detta ger en snabbare stÀngning och minskar risken för tryckslag.

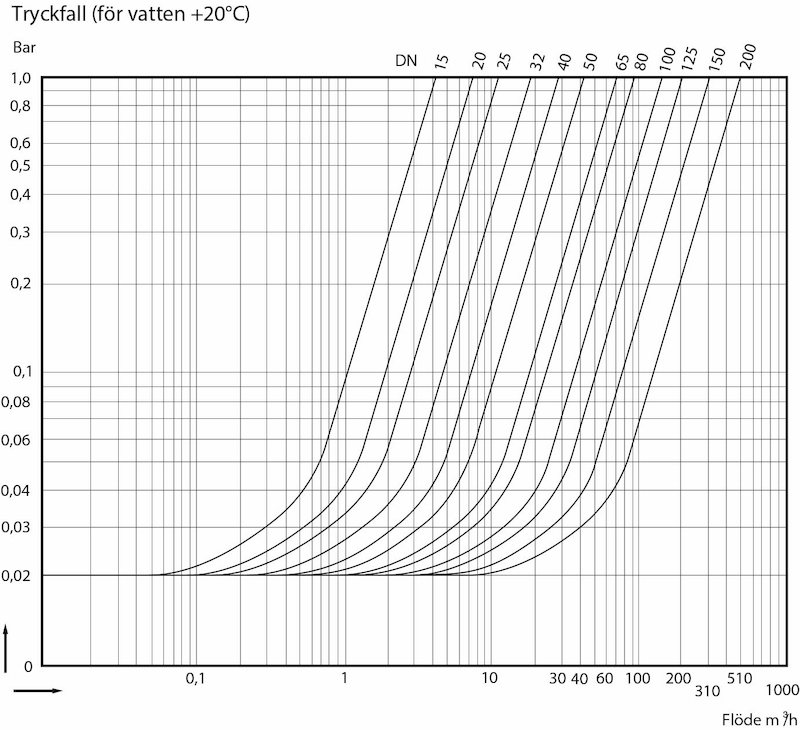

LÀmplig storlek kan vÀljas med hjÀlp av tryckfallsdiagrammet. PÄ den krökta delen av linjen Àr ventilen inte helt öppen och kan vara instabil (mindre dimension bör vÀljas). PÄ den raka delen Àr ventilen fullt öppen och arbetar stabilt.
Maximalt arbetstryck (bar) vid olika temperaturer enligt DIN EN 12516:
16 bar vid -20°C
16 bar vid -10°C
16 bar vid +20°C
16 bar vid +100°C
14 bar vid +200°C
13 bar vid +250°C
Huvudmaterial: Brons
Huvudmaterialkod: Brons CuSn12-C (CC483K)
IngÄende material: Brons
IngÄende materialkod: Brons CuSn12-C (CC483K)
Temperatur (°C): -20 - 250
Tryckklass (PN): 16
Anslutning: FlÀnsad EN1092
ETIM klassning: EC010596 - Backventil för inspÀnning
BK04 kod: 20711 Backventiler
MagiCAD lÀnk: https://redir.magicad.cloud/product/1425df9e-4040-4e8f-af39-cff7a29714f3
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
KVS | 4 | 7.5 | 10 | 18 | 27 | 40 | 69 | 90 | 150 | 200 | 310 | 540 |
Montageposition | Vertikal upp med fjÀder | Vertikal ned med fjÀder | Horisontell med fjÀder | Vertikal upp utan fjÀder |
---|---|---|---|---|
15-32 | 24 | 16 | 20 | 4 |
40 | 24.5 | 15.5 | 20 | 4.5 |
50 | 25 | 15 | 20 | 5 |
65 | 25.5 | 14.5 | 20 | 5.5 |
80-100 | 26.5 | 13.5 | 20 | 6.5 |
125 | 32 | 8 | 20 | 12 |
150 | 34 | 6 | 20 | 14 |
200 | 35 | 5 | 20 | 15 |
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: Vertikalt montage endast möjligt vid stigande flöde.
- Backventilerna Àr underhÄllsfria.
- Bör ej placeras för nÀra pumpar och rörböjar. Se rekommenderade minsta avstÄnd i bruksanvisningen.
- Ringbackventilerna skall monteras mellan rörflÀnsar enligt EN 1092-1, form B1.
