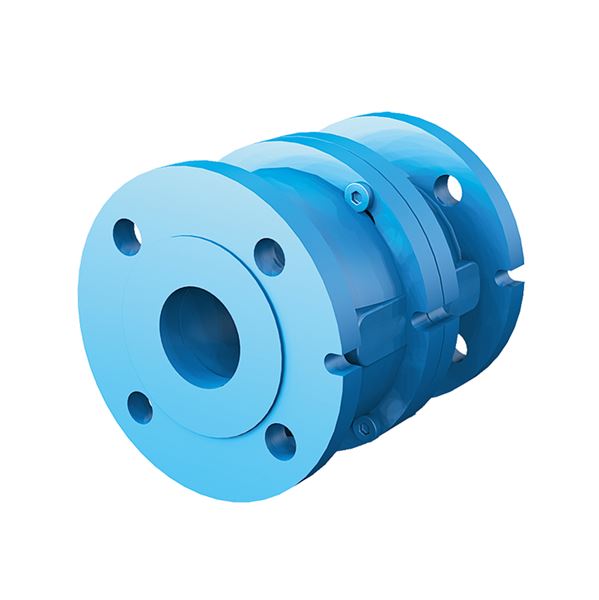

Membranbackventil av grÄjÀrn med flÀnsar för tryckluft, neutrala gaser och vÀtskor, variabla flödespumpar och media med hög pulseringsfrekvens.
| DimensionsomrÄde (DN) | 40 - 200 |
|---|---|
| Tryckklass (PN) | 16 |
| Temperatur (°C) | -10 - 60 |
| Huvudmaterial | GrÄjÀrn |
| Artikelnummer | DN | PN | Temperatur (°C) | Antal | ||
|---|---|---|---|---|---|---|
| AT 1152-40 | 40 | 16 | -10 - 60 | 2025-09-15 | 6 700 SEK | |
| AT 1152-50 | 50 | 16 | -10 - 60 | 2025-09-15 | 7 900 SEK | |
| AT 1152-65 | 65 | 16 | -10 - 60 | 2025-09-15 | 9 800 SEK | |
| AT 1152-80 | 80 | 16 | -10 - 60 | 2025-09-15 | 13 500 SEK | |
| AT 1152-100 | 100 | 16 | -10 - 60 | 2025-09-15 | 16 600 SEK | |
| AT 1152-125 | 125 | 16 | -10 - 60 | 2025-09-15 | 21 300 SEK | |
| AT 1152-150 | 150 | 16 | -10 - 60 | 2025-09-15 | 31 200 SEK | |
| AT 1152-200 | 200 | 16 | -10 - 60 | 2025-09-15 | 43 000 SEK |
Membranbackventil för i huvudsak:
- tryckluft
- neutrala gaser och vÀtskor
- variabla flödespumpar och media med hög pulsningsfrekvens
PSE.31 Backventiler i vÀtskesystem
Membranbackventil AT 1152, DN... i grÄjÀrn, PN 16.
AFS 2023:5, PED 2014/68/EU
Produkten Àr CE-mÀrkt
MÀrkning pÄ produkt: Fabrikat, DN, PN, material och pil som visar flödesriktning.

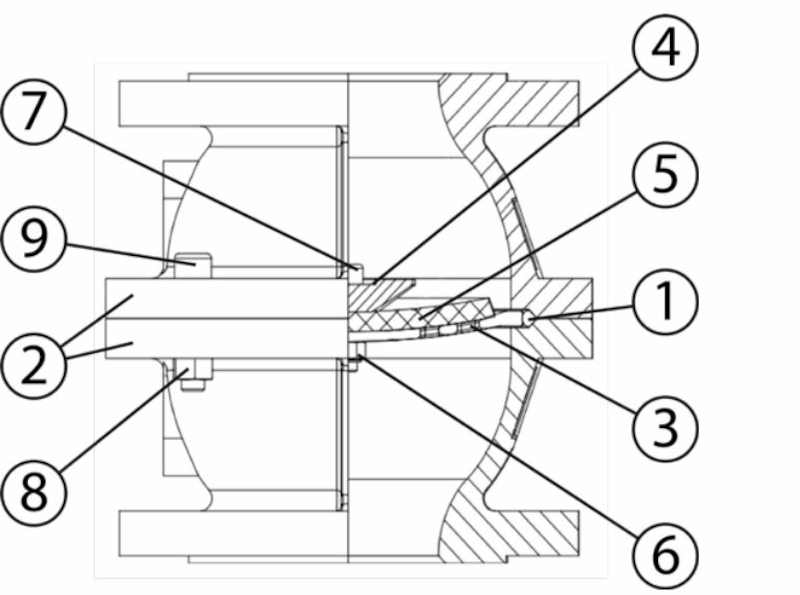

| Pos | Komponent | Material | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Packning | EPDM (etenpropengummi) | ||||||||||||||||||
| 2 | Ventilhus | GrÄjÀrn GJL-250 (GG25) | ||||||||||||||||||
| 3 | GallersÀte DN40-100 | Rostfritt stÄl | ||||||||||||||||||
| 4 | Koppling | MĂ€ssing | ||||||||||||||||||
| 5 | Membran | Rostfritt stÄl | ||||||||||||||||||
| 6 | Skruv och mutter | Rostfritt stÄl AISI 304 (1.4301) | ||||||||||||||||||
| 7 | GallersÀte > DN100* | StÄl | ||||||||||||||||||
| * StÄlet har coating av Rilsan | ||||||||||||||||||||
DimensionsomrÄde (DN): 40 - 200

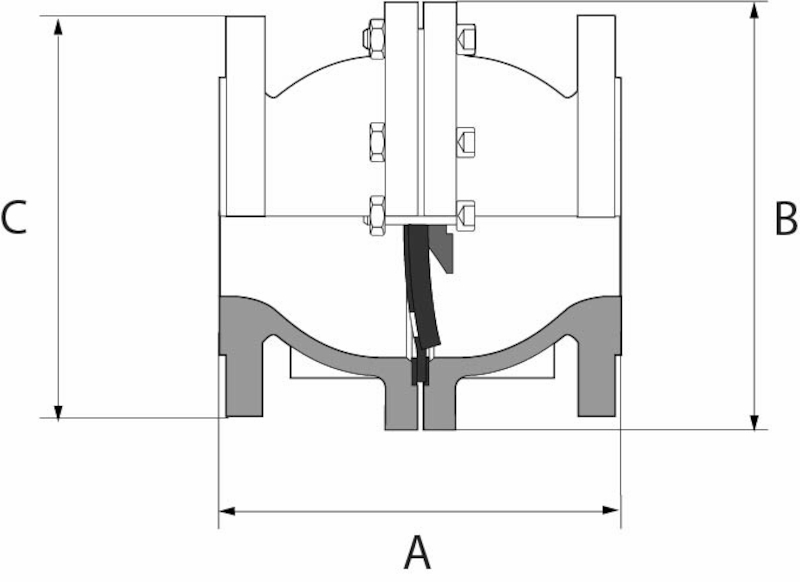

| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 148 | 158 | 176 | 196 | 213 | 228 | 266 | 439 | |||||||||||||||||||||||||||
| B | 140 | 159 | 169 | 212 | 234 | 250 | 324 | 426 | |||||||||||||||||||||||||||
| C | 150 | 164 | 183 | 200 | 220 | 250 | 285 | 340 | |||||||||||||||||||||||||||
| Vikt | 6.9 | 8.9 | 11.9 | 16 | 19.5 | 25.4 | 39.5 | 81.6 | |||||||||||||||||||||||||||
| MĂ„tt i mm, vikt i kg. | |||||||||||||||||||||||||||||||||||
Det flexibla membranet (tjock elastomerskiva), vilket Àr fastmonterat i ventilens centrum, tÀtar mot gallersÀtet. Den fria genomströmningsarean Àr lika stor som anslutande rörledning. GallersÀtet Àr, sett frÄn utloppssidan, konkavt format, varför ventilen Àr helt tÀt vid nollflöde oavsett inbyggnadslÀge.
- LĂ„gt tryckfall
- Ljudlös, genererar inte tryckslag
Huvudmaterial: GrÄjÀrn
Huvudmaterialkod: GrÄjÀrn GJL-250 (GG25)
IngÄende material: GrÄjÀrn
IngÄende materialkod: GrÄjÀrn GJL-250 (GG25)
Temperatur (°C): -10 - 60
Tryckklass (PN): 16
Anslutning: FlÀnsad EN1092
ETIM klassning: EC010596 - Backventil för inspÀnning
BK04 kod: 20711 Backventiler

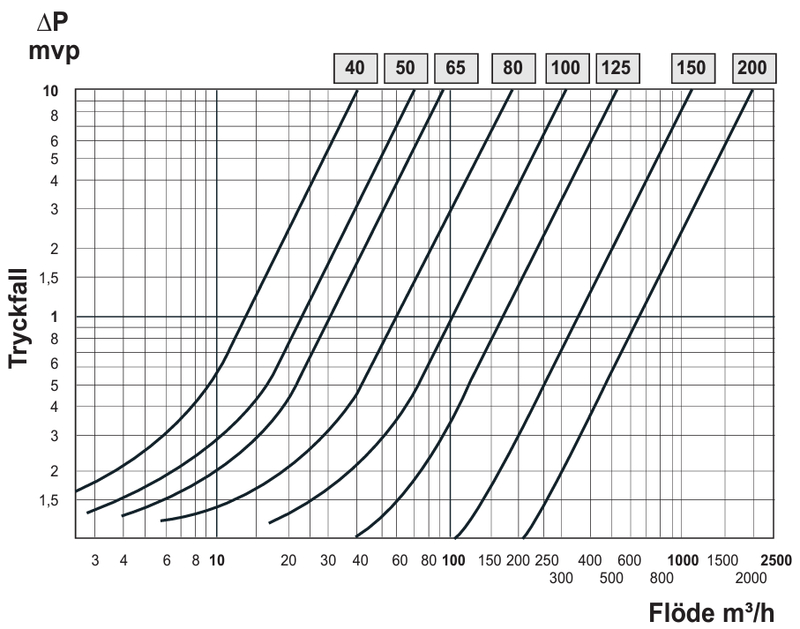

| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|
| KVS | 37.8 | 61.15 | 95.3 | 162 | 218.7 | 335.3 | 495 | 912.4 |
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: Kan monteras i valfritt inbyggnadslÀge
Membranbackventilen skall monteras med flödet enligt den ingjutna flödespilens riktning. Ventilen kan installeras bÄde horisontellt och vertikalt.
Membranbackventil AT 1152- Produktdatablad (PDF-fil, 674 kB)
