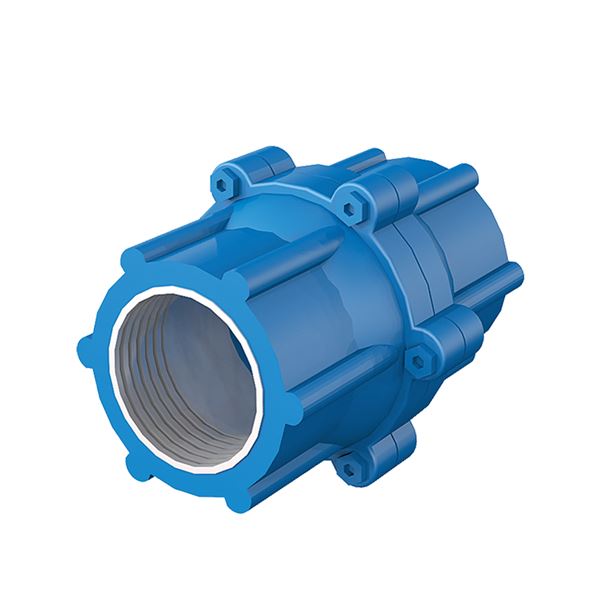

Membranbackventil av grÄjÀrn med invÀndig rörgÀnga för tryckluft, neutrala gaser och vÀtskor, variabla flödespumpar och media med hög pulseringsfrekvens.
| DimensionsomrÄde (DN) | 15 - 80 |
|---|---|
| Tryckklass (PN) | 16 |
| Temperatur (°C) | -10 - 60 |
| Huvudmaterial | GrÄjÀrn |
| Artikelnummer | DN | PN | Temperatur (°C) | Antal | ||
|---|---|---|---|---|---|---|
| AT 1150-15 | 15 | 16 | -10 - 60 | 2026-01-09 | 1 820 SEK | |
| AT 1150-20 | 20 | 16 | -10 - 60 | 2026-01-09 | 1 820 SEK | |
| AT 1150-25 | 25 | 16 | -10 - 60 | 2026-01-09 | 2 020 SEK | |
| AT 1150-32 | 32 | 16 | -10 - 60 | 2026-01-09 | 2 220 SEK | |
| AT 1150-40 | 40 | 16 | -10 - 60 | 2026-01-09 | 2 680 SEK | |
| AT 1150-50 | 50 | 16 | -10 - 60 | 2026-01-09 | 3 620 SEK |
Membranbackventil för i huvudsak:
- tryckluft
- neutrala gaser och vÀtskor
- variabla flödespumpar och media med hög pulsningsfrekvens
PSE.31 Backventiler i vÀtskesystem
Membranbackventil AT 1150, G... i grÄjÀrn, PN 16.
AFS 2023:5, PED 2014/68/EU
Produkten Àr CE-mÀrkt
MÀrkning pÄ produkt: Fabrikat, DN, PN, material och pil som visar flödesriktning.
Omfattas av anmÀlningsplikt enligt REACH: Nej
Reach datum: 2025-10-31

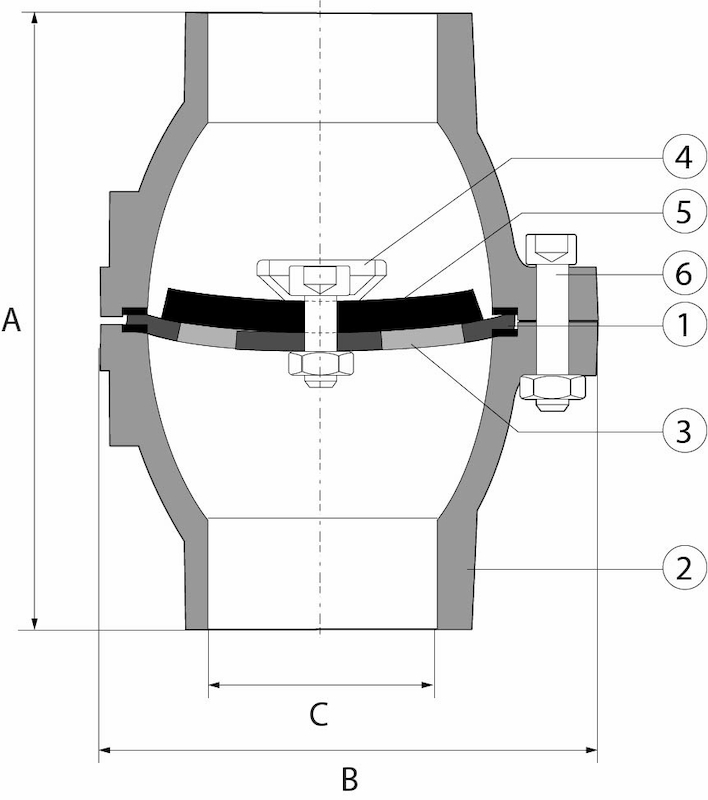

| Pos | Komponent | Material |
|---|---|---|
| 1 | Packning | EPDM (etenpropengummi) |
| 2 | Ventilhus | GrÄjÀrn GJL-250 (GG25) |
| 3 | GallersÀte | Rostfritt stÄl |
| 4 | Koppling | Rostfritt stÄl |
| 5 | Membran | EPDM (etenpropengummi) |
| 6 | Skruv och mutter | Rostfritt stÄl AISI 304 (1.4301) |
DimensionsomrÄde (DN): 15 - 80
| DN | 15 | 20 | 25 | 32 | 40 | 50 | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 86 | 86 | 96 | 100 | 132 | 172 | |||||||||||||||||||||
| B | 88 | 88 | 97.5 | 107.5 | 123.5 | 139.5 | |||||||||||||||||||||
| C | 15 | 20 | 26 | 33 | 40 | 50 | |||||||||||||||||||||
| Vikt | 0.85 | 0.85 | 1.3 | 1.6 | 2.6 | 4 | |||||||||||||||||||||
| MĂ„tt i mm, vikt i kg. | |||||||||||||||||||||||||||
Det flexibla membranet (tjock elastomerskiva), vilket Àr fastmonterat i ventilens centrum, tÀtar mot gallersÀtet. Den fria genomströmningsarean Àr lika stor som anslutande rörledning. GallersÀtet Àr, sett frÄn utloppssidan, konkavt format, varför ventilen Àr helt tÀt vid nollflöde oavsett inbyggnadslÀge.
- LĂ„gt tryckfall
- Ljudlös, genererar inte tryckslag
Huvudmaterial: GrÄjÀrn
Huvudmaterialkod: GrÄjÀrn GJL-250 (GG25)
IngÄende material: GrÄjÀrn
IngÄende materialkod: GrÄjÀrn GJL-250 (GG25)
Temperatur (°C): -10 - 60
Tryckklass (PN): 16
Anslutning: InvÀndig gÀnga ISO 228-1 (G, BSPP)
ETIM klassning: EC011469 - Backventil
BK04 kod: 20711 Backventiler
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|
| Ansl. 1 - spec. | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|

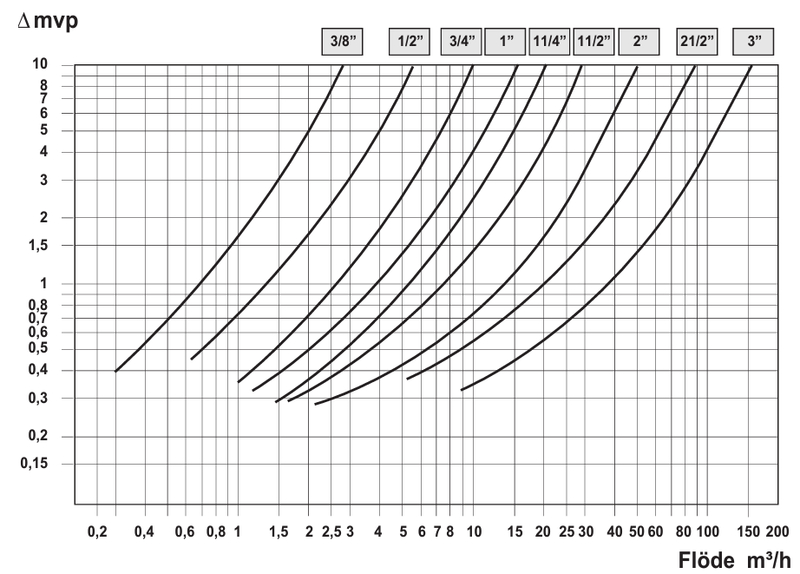

| KVS | 3.1 | 5.8 | 15.7 | 23.25 | 34.2 | 54.6 |
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: Kan monteras i valfritt inbyggnadslÀge
Membranbackventilen skall monteras med flödet enligt den ingjutna flödespilens riktning. Ventilen kan installeras bÄde horisontellt och vertikalt.
Membranbackventil AT 1150- Produktdatablad (PDF-fil, 577 kB)
