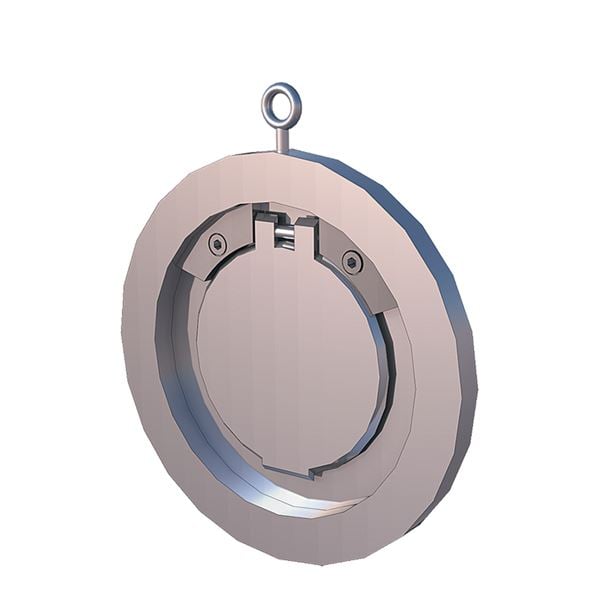

Klaffbackventil AT 2692-

Fjäderbelastad klaffbackventil av rostfritt syrafast stål för varierande applikationer, för inspänning mellan flänsar. Mjuktätande eller metalliskt tätande.

Dimensionsområde (DN)	50 - 1200
Tryckklass (PN)	6 - 40
Temperatur (°C)	-200 - 400
Huvudmaterial	Rostfritt stål

Varan har bedömning B i SundaHus Miljödata

Varianter
Produktinformation
Nedladdningsbart
Ritningar

Varianter

Artikelnummer	Utförande	DN	PN	Temperatur (°C)	Avs.datum	Bruttopris	Antal
AT 2692F50	Med fjäder, Metalltätning	50	40	-200 - 400	Förfrågan	Förfrågan	Offert
AT 2692F80	Med fjäder, Metalltätning	80	40	-200 - 400	Förfrågan	Förfrågan	Offert
AT 2692F100	Med fjäder, Metalltätning	100	40	-200 - 400	Förfrågan	Förfrågan	Offert
AT 2692F125	Med fjäder, Metalltätning	125	40	-200 - 400	Förfrågan	Förfrågan	Offert
AT 2692F150	Med fjäder, Metalltätning	150	40	-200 - 400	Förfrågan	Förfrågan	Offert
AT 2692F200	Med fjäder, Metalltätning	200	40	-200 - 400	Förfrågan	Förfrågan	Offert
AT 2692F250	Med fjäder, Metalltätning	250	40	-200 - 400	Förfrågan	Förfrågan	Offert
AT 2692F300	Med fjäder, Metalltätning	300	40	-200 - 400	Förfrågan	Förfrågan	Offert
AT 2692F400	Med fjäder, Metalltätning	400	25	-200 - 400	Förfrågan	Förfrågan	Offert
AT 2692F500	Med fjäder, Metalltätning	500	25	-200 - 400	Förfrågan	Förfrågan	Offert
AT 2692FE80	Med fjäder, Mjuktätning EPDM	80	40	-45 - 130	Förfrågan	Förfrågan	Offert
AT 2692FE100 RSK 4968584	Med fjäder, Mjuktätning EPDM	100	40	-45 - 130	Förfrågan	Förfrågan	Offert
AT 2692FE125 RSK 4968585	Med fjäder, Mjuktätning EPDM	125	40	-45 - 130	Förfrågan	Förfrågan	Offert
AT 2692FE150 RSK 4968586	Med fjäder, Mjuktätning EPDM	150	40	-45 - 130	Förfrågan	Förfrågan	Offert
AT 2692FE200 RSK 4968587	Med fjäder, Mjuktätning EPDM	200	40	-45 - 130	Förfrågan	Förfrågan	Offert
AT 2692FV50	Med fjäder, Mjuktätning Viton	50	40	-15 - 200	Förfrågan	Förfrågan	Offert
AT 2692FV100	Med fjäder, Mjuktätning Viton	100	40	-15 - 200	Förfrågan	Förfrågan	Offert
AT 2692FV125	Med fjäder, Mjuktätning Viton	125	40	-15 - 200	Förfrågan	Förfrågan	Offert
AT 2692FV150	Med fjäder, Mjuktätning Viton	150	40	-15 - 200	Förfrågan	Förfrågan	Offert
AT 2692FV200	Med fjäder, Mjuktätning Viton	200	40	-15 - 200	Förfrågan	Förfrågan	Offert

Produktinformation

Användningsområde

Klaffbackventiler är lämpliga för varierande applikationer och fluider. AT 2662 används till tex högkorrosiva vätskor och gaser.

AMA-text

PSE.31 Backventiler i vätskesystem

Klaffbackventil AT2692, DN..., PN..., fjäderbelastad. Med hus av och klaff av rostfritt syrafast stål samt
tätning av .... För inspänning mellan flänsar.

Kvalitetssäkring

AFS 2023:5, PED 2014/68/EU

Produkten är CE-märkt

Materialintyg 3.1 samt intyg från flera klassningsbolag kan erbjudas.
Provning sker enligt EN12266.

Märkning på produkt: Fabrikat, DN, PN, material, eventuell mjuktätning och flödespil.

Energi/miljödeklaration

SundaHus: B

Reach datum: 2025-05-05

Detaljförteckning

Pos	Komponent	Material
1	Ventilhus	Syrafast stål AISI 316L (1.4404, CF3M)
2	Klaff DN50-150	Syrafast stål AISI 316 (1.4408, CF8M)
3	Fjäder	Rostfritt stål AISI 302 (1.4310)
4	Klaff > DN150	Syrafast stål AISI 316L (1.4404, CF3M)

Mått och vikt

Dimensionsområde (DN): 50 - 1200

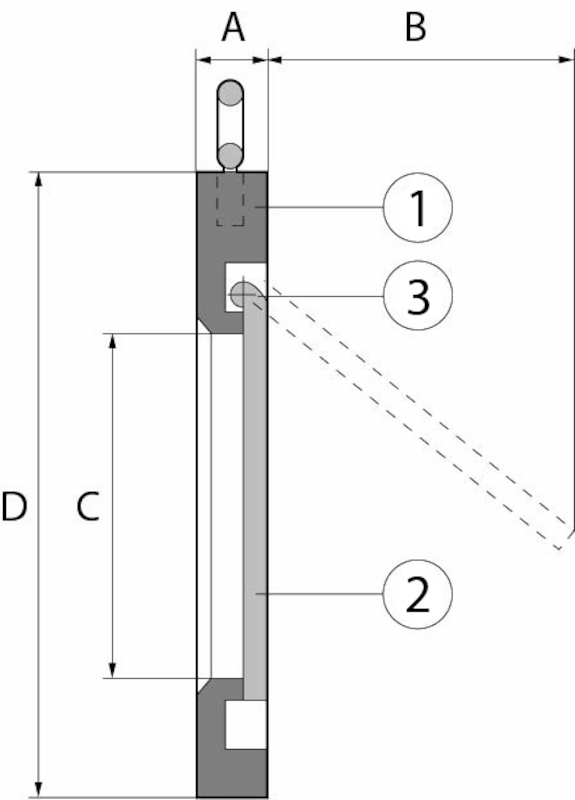

Mått

DN	50	80	100	125	150	200	250	300	400	500
A	20	20	20	21	22	29	37	38	51	64
B	42	60	80	100	120	155	200	232	310	400
C	26	42	70	92	114	143	185	214	305	400
D	108	142	162	193	218	275	329	378	489	594

Funktion och konstruktion

Fjäderbelastad klaffbackventil med lågt tryckfall och kort bygglängd. Ventilen stänger innan mediaströmmen vänder.
Backventilen är underhållsfri, har obelastad axel samt låg vikt.

Läckageklass A för backventiler med mjuktätning. Läckageklass G för metalliskt tätande ventiler och för ventiler med tätning av PTFE. Läckageklass anges enligt EN12266-1.

Temperaturområde för mjuktätning:
NBR : -25 - +90°C
EPDM : -45 - +130°C
FPM (Viton) : -15 - +200°C
PTFE : -200 - +250°C

Maximalt arbetstryck (bar) vid olika temperaturer enligt DIN EN 12516 för DN50-300:
40 bar vid -200°C
40 bar vid -10°C
40 bar vid 10°C
38 bar vid 100°C
32 bar vid 200°C
27 bar vid 300°C
26 bar vid 400°C

Maximalt arbetstryck (bar) vid olika temperaturer enligt DIN EN 12516 för DN350-500:
25 bar vid -200°C
25 bar vid -10°C
25 bar vid 10°C
24 bar vid 100°C
20 bar vid 200°C
17 bar vid 300°C
16 bar vid 400°C

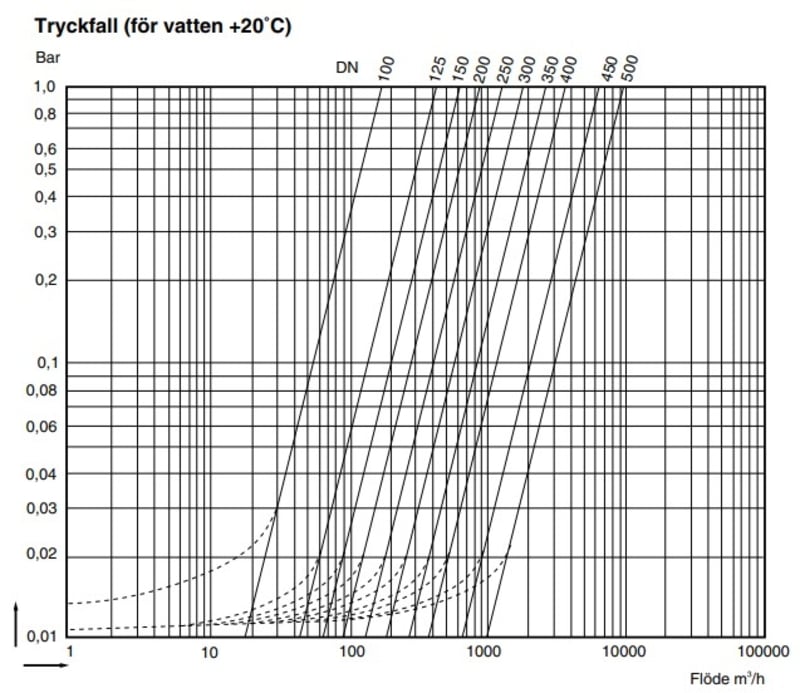

I tryckfallsdiagrammet nedan: På den krökta delen av linjen är ventilen inte helt öppen och kan vara instabil (mindre dimension bör väljas). På den raka delen är ventilen fullt öppen och skall öppna stabilt.

Tekniska data

Huvudmaterial: Rostfritt stål

Ingående material: Rostfritt stål

Temperatur (°C): -200 - 400

Tryckklass (PN): 6 - 40

Anslutning: Flänsad EN1092

ETIM klassning: EC010596 - Backventil för inspänning

BK04 kod: 20711 Backventiler

Erforderligt tryck (ca) för att ventilerna skall öppna

Placering	Horisontell med fjäder	Horisontell utan fjäder	Vertikal med fjäder (flödesriktning uppåt)	Vertikal utan fjäder (flödesriktning uppåt)
DN100	0.01	Ca 0	0.018	0.008
DN125-150	0.01	Ca 0	0.018	0.008
DN200-300	0.01	Ca 0	0.022	0.012
DN350	0.01	Ca 0	0.025	0.015
DN400-500	0.01	Ca 0	0.026	0.016
DN500	0.01	Ca 0	0.032	0.022

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Vertikal, Horisontell

Möjlig montageposition notering: Vertikalt montage endast möjligt vid stigande flöde.

- Ventiltypen kräver mycket noggrann centrering i flänsförbandet.
- Ventilerna kan installeras i horisontella ledningar och vertikala ledningar med flöde uppåt. Vid montering i horisontell rörledning ska ventilen placeras med lodrät axel.
- Pil på ventilhuset visar flödesriktning.
