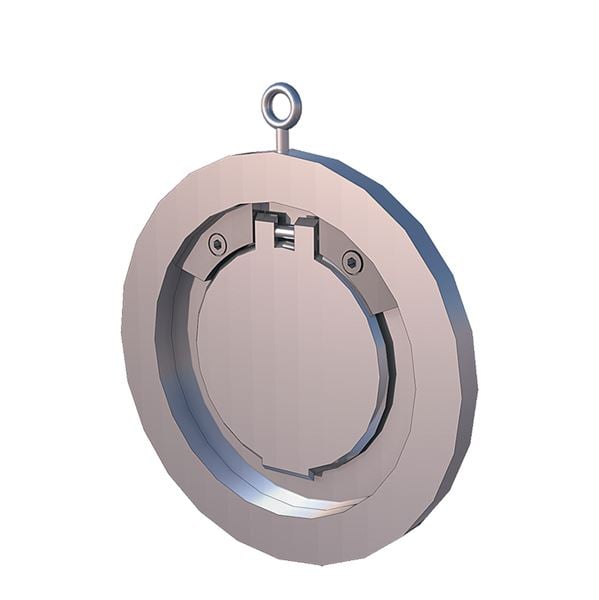

Klaffbackventil AT 2682-

FjÀderbelastad klaffbackventil av rostfritt stÄl för varierande applikationer, för inspÀnning mellan flÀnsar. MjuktÀtande eller metalliskt tÀtande.

DimensionsomrÄde (DN)50 - 1200
Tryckklass (PN)6 - 40
Temperatur (°C)-200 - 400
HuvudmaterialRostfritt stÄl
  • IBVD logo
  • Byggvarubedömning - Accepteras Varan har bedömning Accepteras i Byggvarubedömning

Varianter

Artikelnummer Utförande DN PN Temperatur (°C) Avs.datum Bruttopris Antal
AT 2682F50 Med fjäder, Metalltätning 50 40 -200 - 400 Förfrågan Förfrågan Offert
AT 2682F65 Med fjäder, Metalltätning 65 40 -200 - 400 Förfrågan Förfrågan Offert
AT 2682F80 Med fjäder, Metalltätning 80 40 -200 - 400 Förfrågan Förfrågan Offert
AT 2682F100 Med fjäder, Metalltätning 100 40 -10 - 450 Förfrågan Förfrågan Offert
AT 2682F125 Med fjäder, Metalltätning 125 40 -200 - 400 Förfrågan Förfrågan Offert
AT 2682FE125 RSK 4968579 Med fjäder, Mjuktätning EPDM 125 40 -45 - 130 Förfrågan Förfrågan Offert
AT 2682F150 Med fjäder, Metalltätning 150 40 -200 - 400 Förfrågan Förfrågan Offert
AT 2682F200 Med fjäder, Metalltätning 200 40 -200 - 400 Förfrågan Förfrågan Offert
AT 2682F250 Med fjäder, Metalltätning 250 40 -200 - 400 Förfrågan Förfrågan Offert
AT 2682F300 Med fjäder, Metalltätning 300 40 -200 - 400 Förfrågan Förfrågan Offert
AT 2682F400 Med fjäder, Metalltätning 400 25 -200 - 400 Förfrågan Förfrågan Offert
AT 2682FE65 Med fjäder, Mjuktätning EPDM 65 40 -45 - 130 Förfrågan Förfrågan Offert
AT 2682FE80 Med fjäder, Mjuktätning EPDM 80 40 -45 - 130 Förfrågan Förfrågan Offert
AT 2682FE100 RSK 4968578 Med fjäder, Mjuktätning EPDM 100 40 -45 - 130 Förfrågan Förfrågan Offert
AT 2682FE150 RSK 4968580 Med fjäder, Mjuktätning EPDM 150 40 -45 - 130 Förfrågan Förfrågan Offert
AT 2682FE200 RSK 4968581 Med fjäder, Mjuktätning EPDM 200 40 -45 - 130 Förfrågan Förfrågan Offert
AT 2682FE250 RSK 4968582 Med fjäder, Mjuktätning EPDM 250 40 -45 - 130 Förfrågan Förfrågan Offert
AT 2682FE300 RSK 4968583 Med fjäder, Mjuktätning EPDM 300 40 -45 - 130 Förfrågan Förfrågan Offert
AT 2682FE350 Med fjäder, Mjuktätning EPDM 350 25 -45 - 130 Förfrågan Förfrågan Offert

Produktinformation

AnvÀndningsomrÄde

Klaffbackventiler Àr lÀmpliga för varierande applikationer och fluider. AT 2682 anvÀnds till tex korrosiva vÀtskor och gaser, Änga och olja.

AMA-text

PSE.31 Backventiler i vÀtskesystem

Klaffbackventil AT2682, DN..., PN..., fjÀderbelastad. Med hus och klaff av rostfritt stÄl samt
tÀtning av .... För inspÀnning mellan flÀnsar.

KvalitetssÀkring

AFS 2023:5, PED 2014/68/EU

Produkten Àr CE-mÀrkt

Materialintyg 3.1 samt intyg frÄn flera klassningsbolag kan erbjudas.
Provning sker enligt EN12266.

MÀrkning pÄ produkt: Fabrikat, DN, PN, material, eventuell mjuktÀtning och flödespil.

Energi/miljödeklaration

Byggvarubedömning: Accepteras

BVB ID: 48992

Reach datum: 2025-05-05

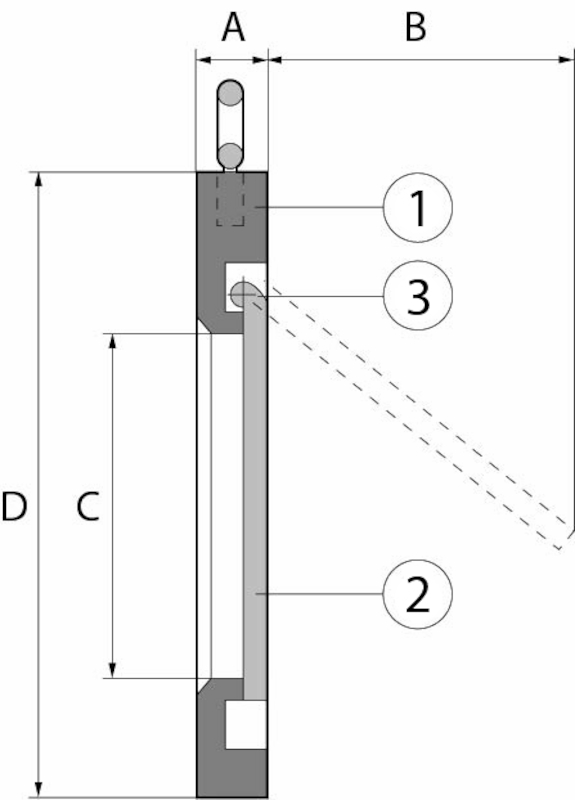

Detaljförteckning

PosKomponentMaterial
1VentilhusRostfritt stÄl AISI 304 (1.4301)
2Klaff DN50-150Rostfritt stÄl GX5CrNi19-10, A351 CF8 (1.4308)
3FjÀderRostfritt stÄl AISI 302 (1.4310)
4Klaff > DN150Rostfritt stÄl AISI 304 (1.4301)

MĂ„tt och vikt

DimensionsomrÄde (DN): 50 - 1200

Funktion och konstruktion

FjÀderbelastad klaffbackventil med lÄgt tryckfall och kort bygglÀngd. Ventilen stÀnger innan mediaströmmen vÀnder.
Backventilen Àr underhÄllsfri, har obelastad axel samt lÄg vikt.

LÀckageklass A för backventiler med mjuktÀtning. LÀckageklass G för metalliskt tÀtande ventiler och för ventiler med tÀtning av PTFE. LÀckageklass anges enligt EN12266-1.

TemperaturomrÄde för mjuktÀtning:
NBR : -25 - +90°C
EPDM : -45 - +130°C
FPM (Viton) : -15 - +200°C
PTFE : -200 - +250°C

Maximalt arbetstryck (bar) vid olika temperaturer enligt DIN EN 12516 för DN50-300:
40 bar vid -200°C
40 bar vid -10°C
40 bar vid 10°C
34 bar vid 100°C
30 bar vid 200°C
25 bar vid 300°C

Maximalt arbetstryck (bar) vid olika temperaturer enligt DIN EN 12516 för DN350-500:
25 bar vid -200°C
25 bar vid -10°C
25 bar vid 10°C
22 bar vid 100°C
18 bar vid 200°C
15 bar vid 300°C

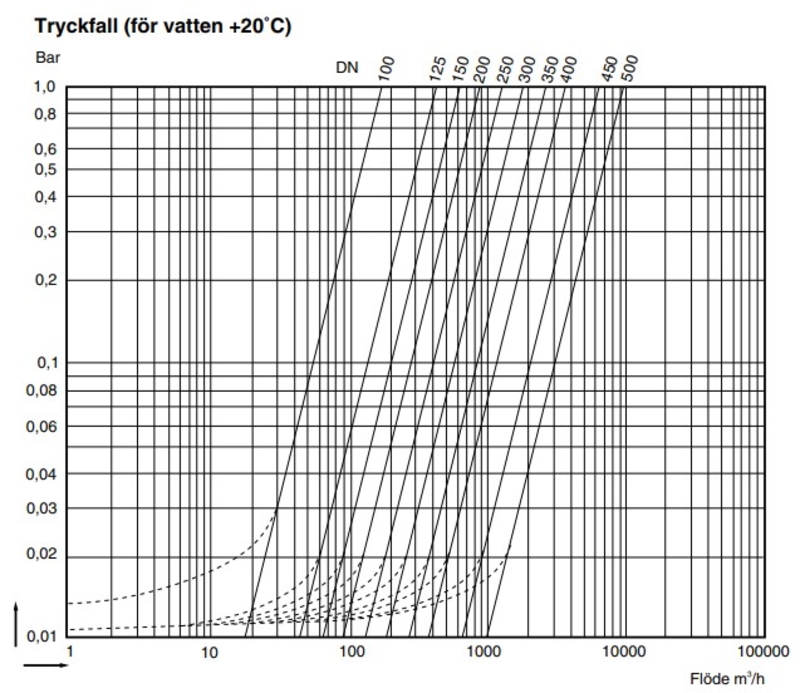

I tryckfallsdiagrammet nedan: PÄ den krökta delen av linjen Àr ventilen inte helt öppen och kan vara instabil (mindre dimension bör vÀljas). PÄ den raka delen Àr ventilen fullt öppen och skall öppna stabilt.

Tekniska data

Huvudmaterial: Rostfritt stÄl

IngÄende material: Rostfritt stÄl

Temperatur (°C): -200 - 400

Tryckklass (PN): 6 - 40

Anslutning: FlÀnsad EN1092

ETIM klassning: EC010596 - Backventil för inspÀnning

BK04 kod: 20711 Backventiler

UngefÀrligt erforderligt tryck (bar) för att ventilerna skall öppna

PlaceringHorisontell med fjÀderHorisontell utan fjÀderVertikal med fjÀder (flödesriktning uppÄt)Vertikal utan fjÀder (flödesriktning uppÄt)
DN1000.01Ca 00.0180.008
DN125-1500.01Ca 00.0180.008
DN200-3000.01Ca 00.0220.012
DN3500.01Ca 00.0250.015
DN400-5000.01Ca 00.0260.016
DN5000.01Ca 00.0320.022

Installation och underhÄll

Flödesriktning: Enkelriktad

Möjlig montageposition: Vertikal, Horisontell

Möjlig montageposition notering: Vertikalt montage endast möjligt vid stigande flöde.

- Ventiltypen krÀver mycket noggrann centrering i flÀnsförbandet.
- Ventilerna kan installeras i horisontella ledningar och vertikala ledningar med flöde uppÄt. Vid montering i horisontell rörledning ska ventilen placeras med lodrÀt axel.
- Pil pÄ ventilhuset visar flödesriktning.

Nedladdningsbart

Ritningar
