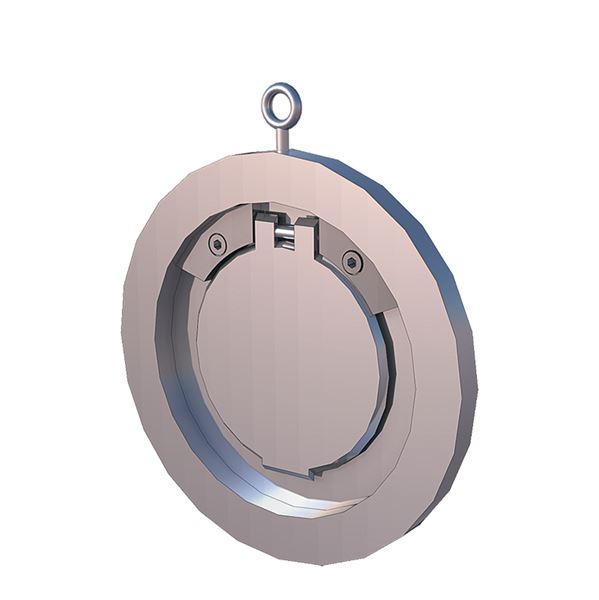

FjÀderbelastad klaffbackventil av stÄl (tÀtningsyta av rostfritt stÄl) för varierande applikationer, för inspÀnning mellan flÀnsar. Metalliskt tÀtande.
DimensionsomrÄde (DN) | 50 - 1200 |
---|---|
Tryckklass (PN) | 6 - 40 |
Temperatur (°C) | -10 - 450 |
Huvudmaterial | StÄl |
Artikelnummer | Utförande | DN | PN | Temperatur (°C) | Antal | ||
---|---|---|---|---|---|---|---|
AT 2674F50 | Med fjäder, Metalltätning | 50 | 40 | -10 - 450 | Förfrågan | Förfrågan | Offert |
AT 2674F65 | Med fjäder, Metalltätning | 65 | 40 | -10 - 450 | Förfrågan | Förfrågan | Offert |
AT 2674F80 | Med fjäder, Metalltätning | 80 | 40 | -10 - 450 | Förfrågan | Förfrågan | Offert |
AT 2674F100 | Med fjäder, Metalltätning | 100 | 40 | -10 - 450 | Förfrågan | Förfrågan | Offert |
AT 2674F125 | Med fjäder, Metalltätning | 125 | 40 | -10 - 450 | Förfrågan | Förfrågan | Offert |
AT 2674F150 | Med fjäder, Metalltätning | 150 | 40 | -10 - 450 | Förfrågan | Förfrågan | Offert |
AT 2674F200 | Med fjäder, Metalltätning | 200 | 40 | -10 - 450 | Förfrågan | Förfrågan | Offert |
AT 2674F250 | Med fjäder, Metalltätning | 250 | 40 | -10 - 450 | Förfrågan | Förfrågan | Offert |
AT 2674F300 | Med fjäder, Metalltätning | 300 | 40 | -10 - 450 | Förfrågan | Förfrågan | Offert |
AT 2674F350 | Med fjäder, Metalltätning | 350 | 25 | -10 - 450 | Förfrågan | Förfrågan | Offert |
AT 2674F400 | Med fjäder, Metalltätning | 400 | 25 | -10 - 450 | Förfrågan | Förfrågan | Offert |
Klaffbackventiler Àr lÀmpliga för varierande applikationer och fluider. AT 2674 anvÀnds till tex hetvatten frÄn 130 °C och Änga.
PSE.31 Backventiler i vÀtskesystem
Klaffbackventil AT2674, DN..., PN..., fjÀderbelastad. Med hus av stÄl, samt tÀtningsyta och klaff av rostfritt stÄl. För inspÀnning mellan flÀnsar.
AFS 2023:5, PED 2014/68/EU
Produkten Àr CE-mÀrkt
Materialintyg 3.1 samt intyg frÄn flera klassningsbolag kan erbjudas.
Provning sker enligt EN12266.
MÀrkning pÄ produkt: Fabrikat, DN, PN, material, eventuell mjuktÀtning och flödespil.
Reach datum: 2025-05-05
Pos | Komponent | Material | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | Ventilhus DN50-80* | StÄl P250GH (1.0460) | ||||||||||||
2 | Klaff DN50-150* | Rostfritt stÄl GX5CrNi19-10, A351 CF8 (1.4308) | ||||||||||||
3 | FjÀder | Rostfritt stÄl AISI 302 (1.4310) | ||||||||||||
4 | Ventilhus > DN80* | StÄl P265GH (1.0425) | ||||||||||||
5 | Klaff > DN150* | StÄl P265GH (1.0425) | ||||||||||||
* DN50-150 HÀrdad tÀtningsyta pÄ ventilhusets med 1.4370 DN200-500 HÀrdad tÀtningsyta pÄ ventilhuset och klaffen med 1.4370 |

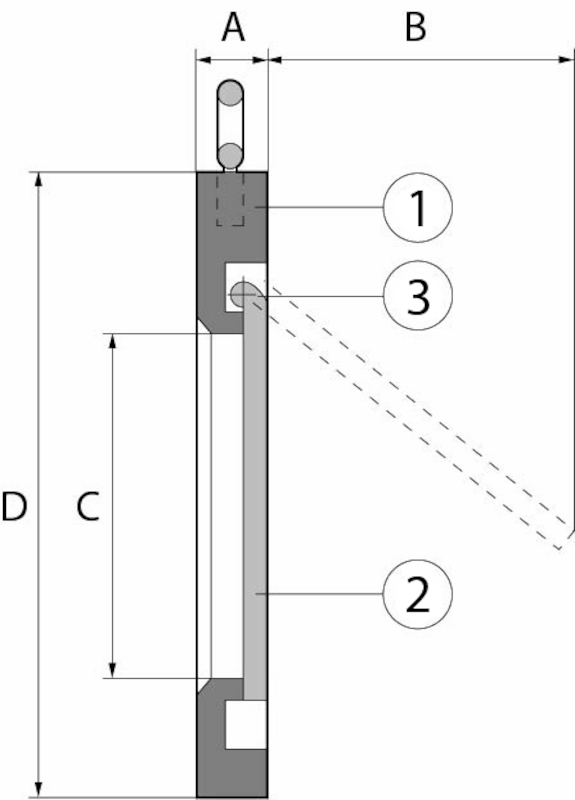

DimensionsomrÄde (DN): 50 - 1200
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
---|---|---|---|---|---|---|---|---|---|---|---|
A | 20 | 20 | 20 | 20 | 21 | 22 | 29 | 37 | 38 | 44 | 51 |
B | 42 | 55 | 60 | 80 | 100 | 120 | 155 | 200 | 232 | 271 | 310 |
C | 26 | 38 | 42 | 70 | 92 | 114 | 143 | 185 | 214 | 263 | 305 |
D | 108 | 1278 | 142 | 162 | 193 | 218 | 275 | 329 | 378 | 438 | 489 |
Nettovikt (kg) | 1.3 | 1.6 | 1.9 | 2.3 | 3.4 | 4.5 | 8.5 | 13 | 20 | 26 | 36 |
FjÀderbelastad klaffbackventil med lÄgt tryckfall och kort bygglÀngd. Ventilen stÀnger innan mediaströmmen vÀnder.
Backventilen Àr underhÄllsfri, har obelastad axel samt lÄg vikt.
LÀckageklass A för backventiler med mjuktÀtning. LÀckageklass G för metalliskt tÀtande ventiler och för ventiler med tÀtning av PTFE. LÀckageklass anges enligt EN12266-1.
HÀrdningen av tÀtningsytan av 1.4370 bidrar till att förlÀnga produktens livslÀngd och tÀthet.
TemperaturomrÄde för mjuktÀtning:
NBR : -25 - +90°C
EPDM : -45 - +130°C
FPM (Viton) : -15 - +200°C
PTFE : -200 - +250°C
Maximalt arbetstryck (bar) vid olika temperaturer enligt DIN EN 12516 för DN50-300:
40 bar vid -10°C
40 bar vid 10°C
33 bar vid 100°C
31 bar vid 200°C
26 bar vid 300°C
23 bar vid 400°C
13 bar vid 450°C
Maximalt arbetstryck (bar) vid olika temperaturer enligt DIN EN 12516 för DN350-500:
25 bar vid -10°C
25 bar vid 10°C
21 bar vid 100°C
20 bar vid 200°C
16 bar vid 300°C
14 bar vid 400°C
8 bar vid 450°C

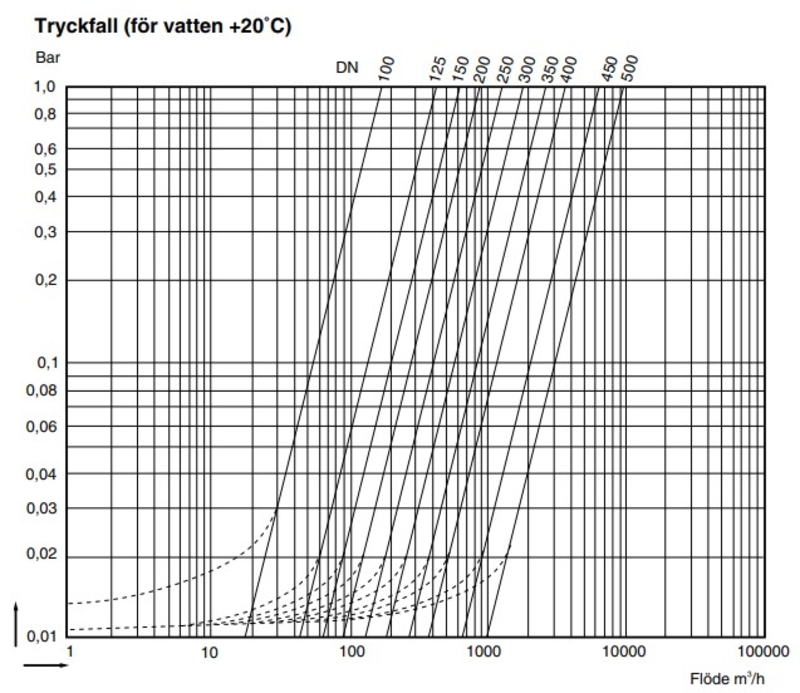

I tryckfallsdiagrammet nedan: PÄ den krökta delen av linjen Àr ventilen inte helt öppen och kan vara instabil (mindre dimension bör vÀljas). PÄ den raka delen Àr ventilen fullt öppen och skall öppna stabilt.
Huvudmaterial: StÄl
IngÄende material: StÄl
Temperatur (°C): -10 - 450
Tryckklass (PN): 6 - 40
Anslutning: FlÀnsad EN1092
ETIM klassning: EC010596 - Backventil för inspÀnning
BK04 kod: 20711 Backventiler
Placering | Horisontell med fjÀder | Horisontell utan fjÀder | Vertikal med fjÀder (flödesriktning uppÄt) | Vertikal utan fjÀder (flödesriktning uppÄt) |
---|---|---|---|---|
DN100 | 0.01 | Ca 0 | 0.018 | 0.008 |
DN125-150 | 0.01 | Ca 0 | 0.018 | 0.008 |
DN200-300 | 0.01 | Ca 0 | 0.022 | 0.012 |
DN350 | 0.01 | Ca 0 | 0.025 | 0.015 |
DN400-500 | 0.01 | Ca 0 | 0.026 | 0.016 |
DN500 | 0.01 | Ca 0 | 0.032 | 0.022 |
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: Vertikalt montage endast möjligt vid stigande flöde.
- Ventiltypen krÀver mycket noggrann centrering i flÀnsförbandet.
- Ventilerna kan installeras i horisontella ledningar och vertikala ledningar med flöde uppÄt. Vid montering i horisontell rörledning ska ventilen placeras med lodrÀt axel.
- Pil pÄ ventilhuset visar flödesriktning.
