Klaffbackventil AT 2672-

FjÀderbelastad klaffbackventil av stÄl för varierande applikationer, för inspÀnning mellan flÀnsar. MjuktÀtande eller metalliskt tÀtande.

DimensionsomrÄde (DN)50 - 1200
Tryckklass (PN)6 - 40
Temperatur (°C)-10 - 450
HuvudmaterialStÄl
  • IBVD logo
  • Bedömning A - SundaHus Miljödata Varan har bedömning A i SundaHus Miljödata
  • Byggvarubedömning - Accepteras Varan har bedömning Accepteras i Byggvarubedömning

Varianter

Artikelnummer Utförande DN PN Temperatur (°C) Avs.datum Bruttopris Antal
AT 2672FE50 Med fjäder, Mjuktätning EPDM 50 40 -10 - 130 Förfrågan Förfrågan Offert
AT 2672FE65 Med fjäder, Mjuktätning EPDM 65 40 -10 - 130 Förfrågan Förfrågan Offert
AT 2672FE80 Med fjäder, Mjuktätning EPDM 80 40 -10 - 130 Förfrågan Förfrågan Offert
AT 2672FE100 RSK 4968237 Med fjäder, Mjuktätning EPDM 100 40 -10 - 130 2025-07-22 Färre än 10 i lager 4 950 SEK
AT 2672FE125 RSK 4968238 Med fjäder, Mjuktätning EPDM 125 40 -10 - 130 2025-07-22 I lager 6 000 SEK
AT 2672FE150 RSK 4968239 Med fjäder, Mjuktätning EPDM 150 40 -10 - 130 2025-07-22 I lager 7 100 SEK
AT 2672FE200 RSK 4968240 Med fjäder, Mjuktätning EPDM 200 40 -10 - 130 2025-07-22 I lager 9 500 SEK
AT 2672FE250 RSK 4968241 Med fjäder, Mjuktätning EPDM 250 40 -10 - 130 Förfrågan Förfrågan Offert
AT 2672FE300 RSK 4968242 Med fjäder, Mjuktätning EPDM 300 40 -10 - 130 Förfrågan Förfrågan Offert
AT 2672FE350 Med fjäder, Mjuktätning EPDM 350 25 -10 - 130 Förfrågan Förfrågan Offert
AT 2672FE400 Med fjäder, Mjuktätning EPDM 400 25 -10 - 130 Förfrågan Förfrågan Offert
AT 2672F65 Med fjäder, Metalltätning 65 40 -10 - 450 Förfrågan Förfrågan Offert
AT 2672F100 Med fjäder, Metalltätning 100 40 -10 - 450 Förfrågan Förfrågan Offert
AT 2672F125 Med fjäder, Metalltätning 125 40 -10 - 450 Förfrågan Förfrågan Offert
AT 2672F150 Med fjäder, Metalltätning 150 40 -10 - 450 Förfrågan Förfrågan Offert
AT 2672F200 Med fjäder, Metalltätning 200 40 -10 - 450 Förfrågan Förfrågan Offert
AT 2672F250 Med fjäder, Metalltätning 250 40 -10 - 450 Förfrågan Förfrågan Offert
AT 2672FV200 Med fjäder, Mjuktätning Viton 200 40 -10 - 200 Förfrågan Förfrågan Offert
AT 2672FV250 Med fjäder, Mjuktätning Viton 250 40 -10 - 200 Förfrågan Förfrågan Offert
AT 2672FN150 Med fjäder, Mjuktätning NBR 150 40 -10 - 90 Förfrågan Förfrågan Offert
AT 2672FN200 Med fjäder, Mjuktätning NBR 200 40 -10 - 90 Förfrågan Förfrågan Offert
AT 2672FT100 Med fjäder, PTFE-tätning 100 40 -10 - 200 Förfrågan Förfrågan Offert
AT 2672-100 Utan fjäder, Metalltätning 100 40 -10 - 450 Förfrågan Förfrågan Offert

Produktinformation

AnvÀndningsomrÄde

Klaffbackventiler Àr lÀmpliga för varierande applikationer och fluider. AT 2672 anvÀnds till tex vÀrme/hetvatten samt kylsystem med glykol.

Klaffbackventiler rekommenderas ej för flöden med hög pulseringsfrekvens, t.ex. i samband med kolvpump eller kolvkompressor.

AMA-text

PSE.31 Backventiler i vÀtskesystem

Klaffbackventil AT2672, DN..., PN..., fjÀderbelastad. Med hus av stÄl, klaff av rostfritt stÄl samt tÀtning av .... För inspÀnning mellan flÀnsar.

KvalitetssÀkring

AFS 2023:5, PED 2014/68/EU

Produkten Àr CE-mÀrkt

Materialintyg 3.1 samt intyg frÄn flera klassningsbolag kan erbjudas.
Provning sker enligt EN12266.

MÀrkning pÄ produkt: Fabrikat, DN, PN, material, eventuell mjuktÀtning och flödespil.

Energi/miljödeklaration

Byggvarubedömning: Accepteras

BVB ID: 84585

SundaHus: A

Reach datum: 2025-05-05

Detaljförteckning

PosKomponentMaterial
1Ventilhus DN50-80StÄl P250GH (1.0460)
2Klaff DN50-150Rostfritt stÄl GX5CrNi19-10, A351 CF8 (1.4308)
3FjÀderRostfritt stÄl AISI 302 (1.4310)
4Ventilhus >DN80StÄl P265GH (1.0425)
5Klaff >DN150StÄl P265GH (1.0425)

MĂ„tt och vikt

DimensionsomrÄde (DN): 50 - 1200

MĂ„tt

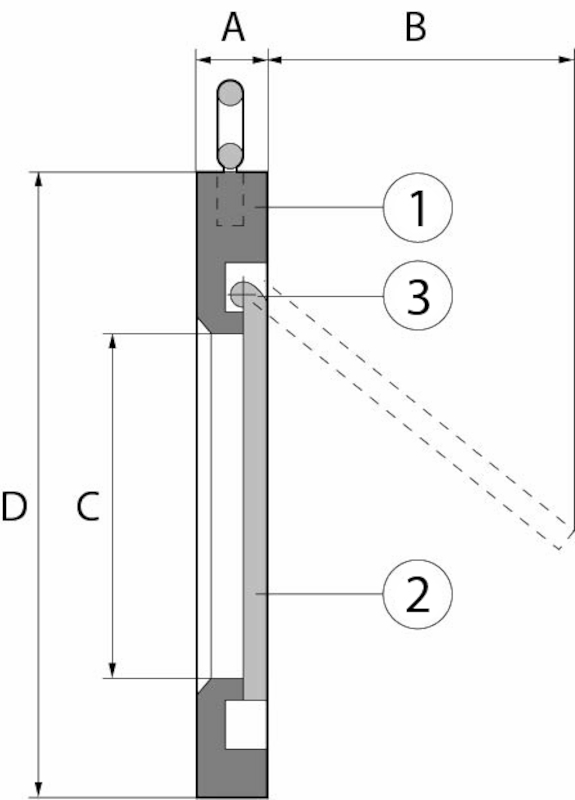

DNABCDNettovikt (kg)
502042261081.3
652055381271.6
802060421421.9
1002080701622.3
12521100921933.4
150221201142184.5
200291551432758.5
2503420018532913
3003823221437820
3504427126343826
4005131030548936

Funktion och konstruktion

FjÀderbelastad klaffbackventil med lÄgt tryckfall och kort bygglÀngd. Ventilen stÀnger innan mediaströmmen vÀnder.
Backventilen Àr underhÄllsfri, har obelastad axel samt lÄg vikt.

LÀckageklass A för backventiler med mjuktÀtning. LÀckageklass G för metalliskt tÀtande ventiler och för ventiler med tÀtning av PTFE. LÀckageklass anges enligt EN12266-1.

TemperaturomrÄde för mjuktÀtning:
NBR : -25 - +90°C
EPDM : -45 - +130°C
FPM (Viton) : -15 - +200°C
PTFE : -200 - +250°C

Maximalt arbetstryck (bar) vid olika temperaturer enligt DIN EN 12516 för DN50-300:
40 bar vid -10°C
40 bar vid 10°C
33 bar vid 100°C
31 bar vid 200°C
26 bar vid 300°C
23 bar vid 400°C
13 bar vid 450°C

Maximalt arbetstryck (bar) vid olika temperaturer enligt DIN EN 12516 för DN350-500:
25 bar vid -10°C
25 bar vid 10°C
21 bar vid 100°C
20 bar vid 200°C
16 bar vid 300°C
14 bar vid 400°C
8 bar vid 450°C

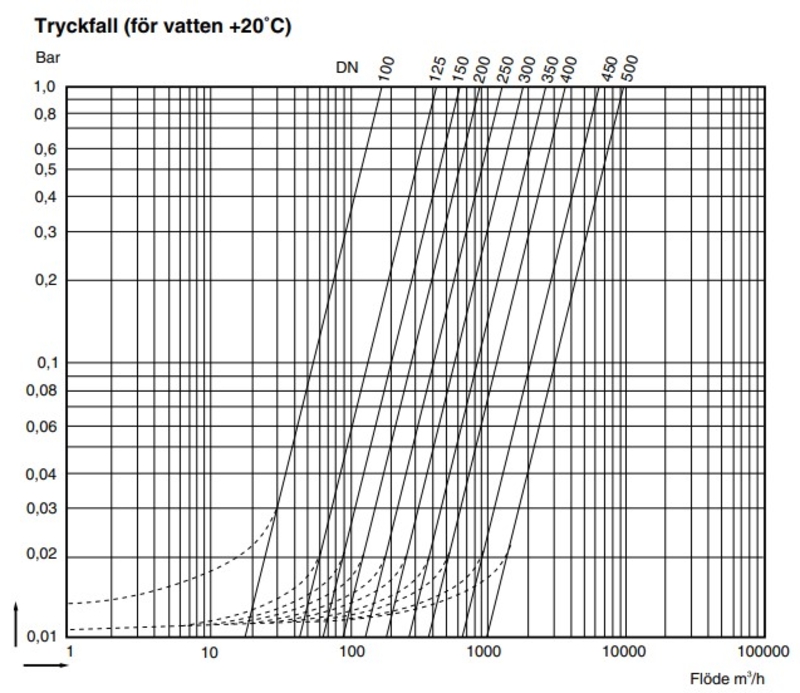

I tryckfallsdiagrammet nedan: PÄ den krökta delen av linjen Àr ventilen inte helt öppen och kan vara instabil (mindre dimension bör vÀljas). PÄ den raka delen Àr ventilen fullt öppen och skall öppna stabilt.

Tekniska data

Huvudmaterial: StÄl

IngÄende material: StÄl

Temperatur (°C): -10 - 450

Tryckklass (PN): 6 - 40

Anslutning: FlÀnsad EN1092

ETIM klassning: EC010596 - Backventil för inspÀnning

BK04 kod: 20711 Backventiler

Teknisk data

ArtikelnummerKVSLĂ€ckageklass
2672FE5025Rate A acc. to EN 12266-1:2012
2672FE6558Rate A acc. to EN 12266-1:2012
2672FE8065Rate A acc. to EN 12266-1:2012
2672FE100185Rate A acc. to EN 12266-1:2012
2672FE125410Rate A acc. to EN 12266-1:2012
2672FE150630Rate A acc. to EN 12266-1:2012
2672FE200890Rate A acc. to EN 12266-1:2012
2672FE2501500Rate A acc. to EN 12266-1:2012
2672FE3001850Rate A acc. to EN 12266-1:2012
2672FE3502600Rate A acc. to EN 12266-1:2012
2672FE4003600Rate A acc. to EN 12266-1:2012
2672F6558Rate G acc. to EN 12266-1:2012
2672F100185Rate G acc. to EN 12266-1:2012
2672F125410Rate G acc. to EN 12266-1:2012
2672F150630Rate G acc. to EN 12266-1:2012
2672F200890Rate G acc. to EN 12266-1:2012
2672F2501500Rate G acc. to EN 12266-1:2012
2672FV200890Rate A acc. to EN 12266-1:2012
2672FV2501500Rate A acc. to EN 12266-1:2012
2672FN150630Rate A acc. to EN 12266-1:2012
2672FN200890Rate A acc. to EN 12266-1:2012
2672FT100185Rate G acc. to EN 12266-1:2012
2672-100185Rate G acc. to EN 12266-1:2012

Teknisk data

PlaceringDN100125-150200-300350400-500500
Horisontellmed fjÀder (bar)0,0150,010,010,010,010,01
Horisontellutan fjÀder (bar)Ca 0Ca 0Ca 0Ca 0Ca 0Ca 0
Vertikalmed fjÀder (bar)0,0230,0180,0220,0250,0260,032
Vertikalutan fjÀder (bar)0,0080,0080,0120,0150,0160,022

Erforderligt tryck (ca) för att ventilerna skall öppna

PlaceringHorisontell med fjÀderHorisontell utan fjÀderVertikal med fjÀder (flödesriktning uppÄt)Vertikal utan fjÀder (flödesriktning uppÄt)
DN1000.01Ca 00.0180.008
DN125-1500.01Ca 00.0180.008
DN200-3000.01Ca 00.0220.012
DN3500.01Ca 00.0250.015
DN400-5000.01Ca 00.0260.016
DN5000.01Ca 00.0320.022

Installation och underhÄll

Flödesriktning: Enkelriktad

Möjlig montageposition: Vertikal, Horisontell

Möjlig montageposition notering: Vertikalt montage endast möjligt vid stigande flöde.

- Ventiltypen krÀver mycket noggrann centrering i flÀnsförbandet.
- Ventilerna kan installeras i horisontella ledningar och vertikala ledningar med flöde uppÄt. Vid montering i horisontell rörledning ska ventilen placeras med lodrÀt axel.
- Pil pÄ ventilhuset visar flödesriktning.

Nedladdningsbart

Ritningar
