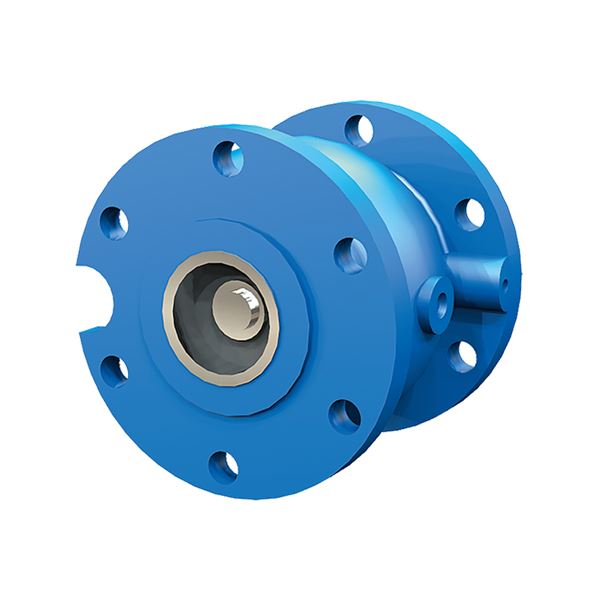

Backventil med fjäderbelastad kägla av gjutjärn/EPDM med flänsar. För i huvudsak kallt och varmt vatten, tryckstegringsanläggningar, värme- och kylsystem, bevattningsanläggningar, pumpinstallationer och vattendistribution.
| Dimensionsområde (DN) | 40 - 500 |
|---|---|
| Tryckklass (PN) | 10 - 16 |
| Temperatur (°C) | -10 - 100 |
| Huvudmaterial | Gråjärn |
| Artikelnummer | Utförande | DN | PN | Temperatur (°C) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 1161-40 | Mjuktätning EPDM, Med fjäder | 40 | 16 | -10 - 100 | 2026-02-09 | 3 610 SEK | |
| AT 1161-50 | Mjuktätning EPDM, Med fjäder | 50 | 16 | -10 - 100 | 2026-02-09 | 3 960 SEK | |
| AT 1161-65 | Mjuktätning EPDM, Med fjäder | 65 | 16 | -10 - 100 | 2026-02-09 | 4 230 SEK | |
| AT 1161-80 | Mjuktätning EPDM, Med fjäder | 80 | 16 | -10 - 100 | 2026-02-09 | 6 000 SEK | |
| AT 1161-100 | Mjuktätning EPDM, Med fjäder | 100 | 16 | -10 - 100 | 2026-02-13 | 8 200 SEK | |
| AT 1161-125 | Mjuktätning EPDM, Med fjäder | 125 | 16 | -10 - 100 | 2026-02-09 | 14 100 SEK | |
| AT 1161-150 | Mjuktätning EPDM, Med fjäder | 150 | 16 | -10 - 100 | 2026-02-09 | 17 000 SEK | |
| AT 1161-200 | Mjuktätning EPDM, Med fjäder | 200 | 10 | -10 - 100 | 2026-02-09 | 26 900 SEK | |
| AT 1161-250 | Mjuktätning EPDM, Med fjäder | 250 | 10 | -10 - 100 | 2026-02-09 | 40 100 SEK | |
| AT 1161-300 | Mjuktätning EPDM, Med fjäder | 300 | 10 | -10 - 100 | 2026-03-30 | 59 900 SEK | |
| AT 1161-350 | Mjuktätning EPDM, Med fjäder | 350 | 10 | -10 - 100 | 2026-03-30 | 114 700 SEK | |
| AT 1161-400 | Mjuktätning EPDM, Med fjäder | 400 | 10 | -10 - 100 | 2026-03-30 | 247 500 SEK |
Backventil för i huvudsak:
- Kallt- och varmt vatten
- Tryckstegringsanläggningar
- Värme- och kylsystem
- Bevattningsanläggningar
- Pumpinstallationer
- För vattendistribution
PSE.31 Backventiler i vätskesystem
Backventil AT1161, DN..., med hus och kägla av gråjärn/EPDM samt fjäder av rostfritt stål. Försedd med G1/2 kontrolluttag samt flänsar PN... . Ytbehandling in- och utvändigt av pulverepoxi.
AFS 2023:5, PED 2014/68/EU
Produkten är CE-märkt
Märkning på produkt: Fabrikat, DN, PN, material och flödespil.
BVB ID: 48297
Omfattas av anmälningsplikt enligt REACH: Ja

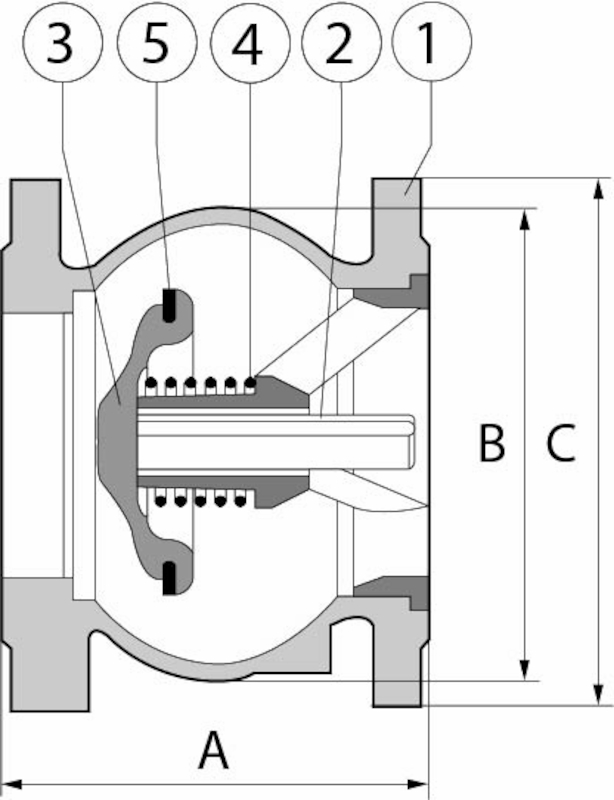

| Pos | Komponent | Material | ||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Ventilhus DN40-400* | Gråjärn GJL-250 (GG25) | ||||||||||||||||||||||||||||||
| 2 | Lager | Brons | ||||||||||||||||||||||||||||||
| 3 | Kägla DN40 | Mässing (CuZn40Pb2) (CW617N) (2.0402) | ||||||||||||||||||||||||||||||
| 4 | Fjäder | Rostfritt stål | ||||||||||||||||||||||||||||||
| 5 | Mjuktätning | EPDM (etenpropengummi) | ||||||||||||||||||||||||||||||
| 6 | Styrning DN40 | Mässing (CuZn40Pb2) (CW617N) (2.0402) | ||||||||||||||||||||||||||||||
| 7 | Ventilhus DN500* | Gråjärn | ||||||||||||||||||||||||||||||
| 8 | Kägla DN50-65 | Brons | ||||||||||||||||||||||||||||||
| 9 | Kägla DN80-400* | Gråjärn GJL-250 (GG25) | ||||||||||||||||||||||||||||||
| 10 | Kägla DN500* | Gråjärn | ||||||||||||||||||||||||||||||
| 11 | Styrning DN50-500 | Brons | ||||||||||||||||||||||||||||||
| * med in- och utvändig epoxicoating | ||||||||||||||||||||||||||||||||
Dimensionsområde (DN): 40 - 500
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 85 | 100 | 120 | 140 | 170 | 200 | 230 | 288 | 354 | 395 | 472 | 560 | |||||||||||||||||||||||||||||||||||||||
| B | 80 | 97 | 125 | 150 | 187 | 220 | 250 | 340 | 420 | 490 | 586 | 680 | |||||||||||||||||||||||||||||||||||||||
| C | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 533 | 597 | |||||||||||||||||||||||||||||||||||||||
| Vikt | 4.2 | 5.8 | 8.1 | 10.2 | 14.5 | 24 | 32 | 53 | 94 | 140 | 225 | 312 | |||||||||||||||||||||||||||||||||||||||
| Mått i mm, vikt i kg. | |||||||||||||||||||||||||||||||||||||||||||||||||||

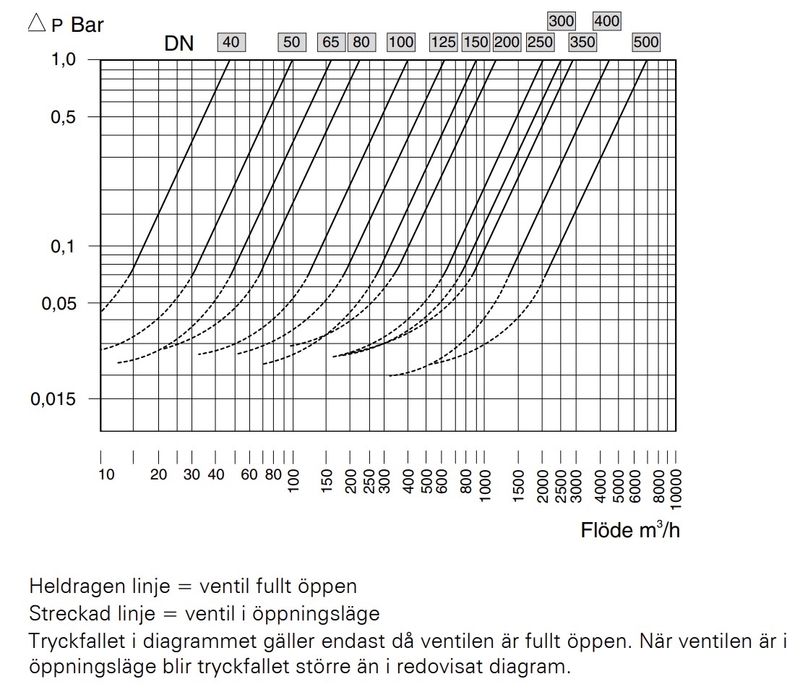

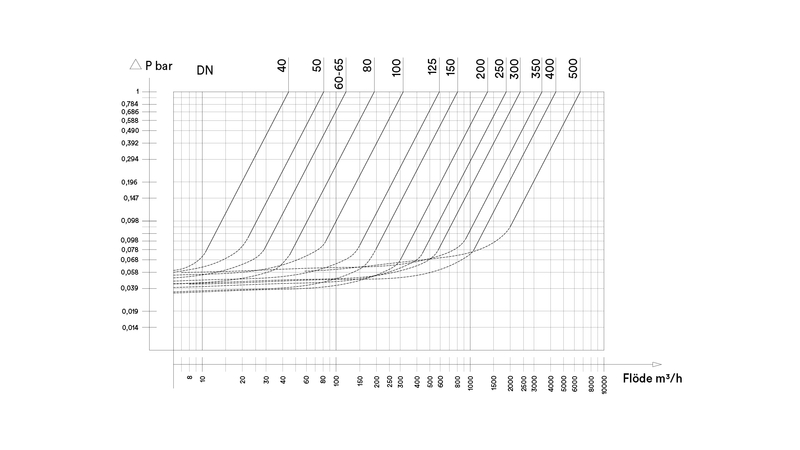

Fjäderbelastad. Kan monteras i valfritt inbyggnadsläge och stänger innan mediaströmmen vänder. Mycket lågt tryckfall. God tätningsförmåga vid såväl låga som höga tryck. Mildrar
tryckslag vid t.ex. pumpstopp. Ventilen är försedd med två stycken G1/2 pluggade kontrolluttag.
Huvudmaterial: Gråjärn
Huvudmaterialkod: Gråjärn GJL-250 (GG25)
Ingående material: Gråjärn
Ingående materialkod: Gråjärn GJL-250 (GG25)
Temperatur (°C): -10 - 100
Tryckklass (PN): 10 - 16
Anslutning: Flänsad EN1092
ETIM klassning: EC010596 - Backventil för inspänning
BK04 kod: 20711 Backventiler
MagiCAD länk: https://redir.magicloud.com/product/fa6c26eb-d4f2-41b4-8fc6-41e7e78ca0dd
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KVS | 44.2 | 80.8 | 118.5 | 192.8 | 318 | 590 | 807.5 | 1351 | 1861.8 | 2371.7 | 3444.7 | 4371.2 |
| Drifttryck bar(g) | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 10 | 10 | 10 | 10 | 10 |
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal, Horisontell
Kan monteras i valfritt inbyggnadsläge. Bör placeras minst 3-5 x DN från annan armatur, rörböjar och liknande. Detta för att undvika ett turbulent flöde genom backventilen.
