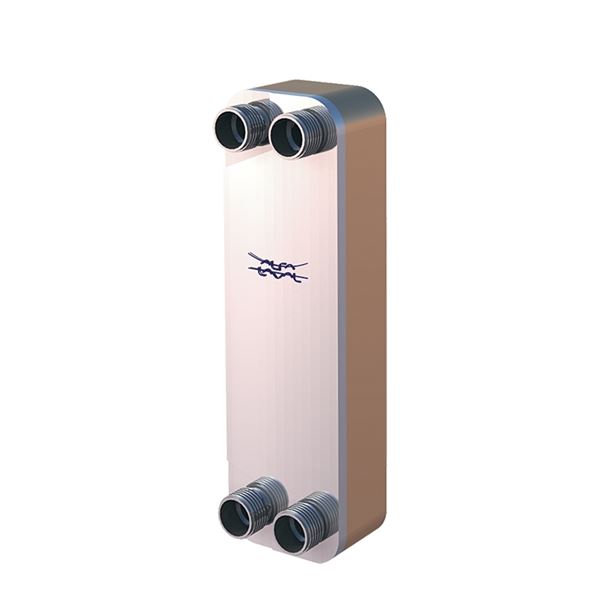

Alfa Laval hellödd vÀrmevÀxlare CB20 med rostfria plattor. Val av lÀmplig vÀrmevÀxlare sker efter objektanpassad dimensionering. För dimensioneringshjÀlp kontakta Armatec eller dimensionera sjÀlv med hjÀlp av ALFA LAVAL PRODUCT GUIDE
| Temperatur (°C) | -160 - 225 |
|---|---|
| Huvudmaterial | Rostfritt stÄl |
| Artikelnummer | Namn | Utförande | Antal anslutningar | Antal plattor | Leverantörens referens | SundaHus | Typ | Antal | ||
|---|---|---|---|---|---|---|---|---|---|---|
| AT 8460CB20-12H | Lödd värmeväxlare AT | Lödd | 4 | 12 | 3287000012 | D | 2025-07-22 | 5 800 SEK | ||
| AT 8460CB20-18H | Lödd värmeväxlare AT | Lödd | 4 | 18 | 3287000013 | D | 2025-07-22 | 7 200 SEK | ||
| AT 8460CB20-24H | Lödd värmeväxlare AT | Lödd | 4 | 24 | 3287000014 | D | 2025-07-22 | 8 500 SEK | ||
| AT 8460CB20-30H | Lödd värmeväxlare AT | Lödd | 4 | 30 | 3287000015 | D | 2025-07-22 | 9 700 SEK | ||
| AT 8460CB20-40H | Lödd värmeväxlare AT | Lödd | 4 | 40 | 3287000016 | D | 2025-07-22 | 12 100 SEK | ||
| AT 8460CB20-50H | Lödd värmeväxlare AT | Lödd | 4 | 50 | 3287000017 | D | 2025-07-22 | 14 000 SEK | ||
| AT 8460CB20-60H | Lödd värmeväxlare AT | Lödd | 4 | 60 | 3287000018 | D | 2025-07-22 | 16 300 SEK | ||
| AT 8460CB20-80H | Lödd värmeväxlare AT | Lödd | 4 | 80 | 3287000019 | D | 2025-07-22 | 20 400 SEK | ||
| AT 8460CB20-110H | Lödd värmeväxlare AT | Lödd | 4 | 110 | 3287000021 | D | 2025-07-22 | 26 900 SEK |
Alfa Lavals värmeisoleringar för lödda och fusionssammanfogade plattvärmeväxlare är lätta att monteraâŠ
Välj
Alfa Lavals värmeisoleringar för lödda och fusionssammanfogade plattvärmeväxlare är lätta att monteraâŠ
Välj
Svetskoppling i kolstål ISO G2/D50, packningar ingår. Förpackning om 2 st.
Välj
Lödd plattvÀrmevÀxlare avsedd för vÀrmning och kylning av olika fluider t.ex. vatten, glykol, ethanol m.m.
PJB *VÀrmevÀxlare
Lödd plattvÀrmevÀxlare med syrafast stÄl EN 1.4401 i överföringsyta enligt SS-EN 10088-2.
VÀrmevÀxlare fabrikat Alfa LavaltypCB20-XX, I standardutförande.
Tillval:
Isolering bestÄende av demonterbar 30 mm freonfritt polyuretanskum med ytbeklÀdnad av oöm blÄ ABS-plast. Termisk konduktivitet 0,031 w/mK.
Max temperatur 130°C. Brandklass: Klass F, DIN 4102 B3
Kopplingar för svetsning
Kopplingar för lödning
Golvstativ
AFS 2023:5, PED 2014/68/EU
VÀrmevÀxlare tillverkas under egenkontroll i enlighet med TryckkÀrlsdirektivet (PED) 2014/68/EU, AFS 2017:3, EN 13445:2009.
MÀrkning pÄ produkt: Uppgifter om typgranskningsnummer, tillverkningsnummer, beteckning, drifttryck, drifttemperatur, Effekt, tryckfall, och volymer anges pÄ vÀrmevÀxlarens mÀrkskylt.
Byggvarubedömning: Accepteras
BVB ID: 83320
SundaHus: D

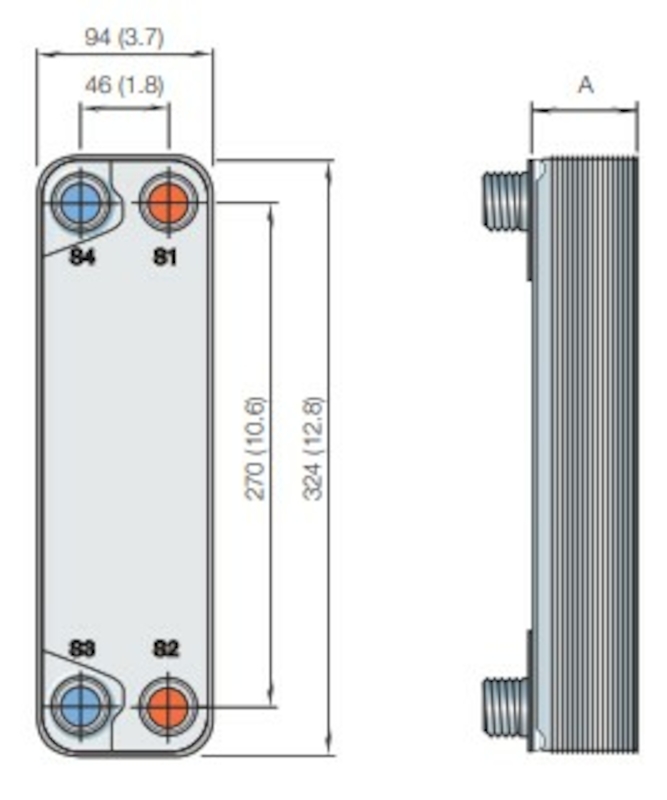

| Antal plattor | 12 | 18 | 24 | 30 | 40 | 50 | 60 | 80 | 110 |
|---|---|---|---|---|---|---|---|---|---|
| A | 26 | 35 | 44 | 53 | 68 | 83 | 98 | 128 | 196 |
| B | 324 | 324 | 324 | 324 | 324 | 324 | 324 | 324 | 324 |
| C | 94 | 94 | 94 | 94 | 94 | 94 | 94 | 94 | 94 |
| Nettovikt (kg) | 2.1 | 2.6 | 3.1 | 3.6 | 4.4 | 5.2 | 6 | 7.6 | 10 |
Lodet tÀtar och hÄller samman plattorna vid kontaktpunkterna, vilket sÀkerstÀller bÀsta möjliga vÀrmeöverföring och hÄllfasthet. Med hjÀlp av avancerad konstruktionteknik och omfattande kontroller garanteras högsta prestanda och lÀngsta möjliga livslÀngd.
Olika tryckklassningar finns för olika behov.
Baserat pÄ standardkomponenter och ett modulÀrt koncept, Àr varje enhet skrÀddarsydd för att möta de specifika kraven för varje enskild anlÀggning.
Huvudmaterial: Rostfritt stÄl
Huvudmaterialkod: Syrafast stÄl AISI 316 (1.4401)
IngÄende material: Koppar, Rostfritt stÄl
IngÄende materialkod: Syrafast stÄl AISI 316 (1.4401)
Temperatur (°C): -160 - 225
Anslutning: UtvÀndig gÀnga ISO 228-1 (G, BSPP)
BIM lÀnk: https://www.bimobject.com/sv/alfa-laval/product/cb20
Flödesriktning: Motströms
Möjlig montageposition: Vertikal, Horisontell
Installationen mÄste förses med utrustning som skyddat vÀrmevÀxlaren mot tryck och temperaturer utanför de godkÀnda min- och maxvÀrderna pÄ mÀrkskylten.
För bÀsta möjliga vÀrmeöverföringskapacitet ska vÀrmevÀxlaren anslutas sÄ att medierna flyter genom vÀrmevÀxlaren i motsatta riktningar (i motflöde).
I ett styvt rörsystem kan smÄ vÀrmevÀxlare (med vikt pÄ 1-6 kg) hÀngas upp direkt i rören.
