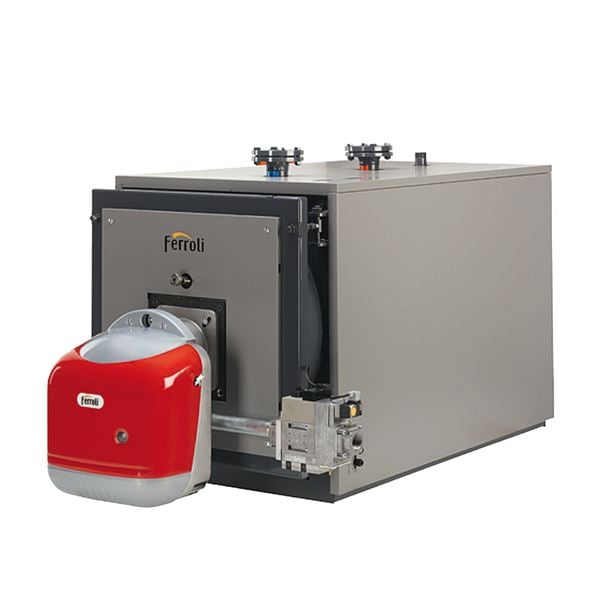

Prextherm RSW Àr en serie sÀckeldade pannor. De tillverkas av en av de största pannproducenterna i Europa. I de smÄ storlekarna frÄn 92 kW till 1890 kW har pannan ett fyrkantigt utförande. I de större modellerna frÄn 2360 kW till 6000 kW Àr pannan cylindrisk. Modeller under 400kW i Europeiska gemenskapen fÄr endast installeras som ersÀttning för en identisk modell enligt Eco-design direktivet.
| Tryckklass (PN) | 6 |
|---|---|
| Temperatur (°C) | 70 - 90 |
| Huvudmaterial | StÄl |
| Kapacitet (kW) | 60, 70, 100, 137, 160, 196, 228, 260, 341, 390, 468, 533, 611, 689, 813, 962, 1040, 1229 |
| Artikelnummer | Namn | PN | Kapacitet (kW) | Nettovikt (kg) | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 8643-92 | Varmvattenpanna AT | 6 | 60 - 92 | 280 | Förfrågan | Förfrågan | Offert |
| AT 8643-107 | Varmvattenpanna AT | 6 | 70 - 107 | 350 | Förfrågan | Förfrågan | Offert |
| AT 8643-152 | Varmvattenpanna AT | 6 | 100 - 152 | 440 | Förfrågan | Förfrågan | Offert |
| AT 8643-190 | Varmvattenpanna AT | 6 | 137 - 190 | 480 | Förfrågan | Förfrågan | Offert |
| AT 8643-240 | Varmvattenpanna AT | 6 | 160 - 240 | 550 | Förfrågan | Förfrågan | Offert |
| AT 8643-300 | Varmvattenpanna AT | 6 | 196 - 300 | 590 | Förfrågan | Förfrågan | Offert |
| AT 8643-350 | Varmvattenpanna AT | 6 | 228 - 350 | 860 | Förfrågan | Förfrågan | Offert |
| AT 8643-401 | Varmvattenpanna AT | 6 | 260 - 401 | 970 | Förfrågan | Förfrågan | Offert |
| AT 8643-525 | Varmvattenpanna AT | 6 | 341 - 525 | 1250 | Förfrågan | Förfrågan | Offert |
| AT 8643-600 | Varmvattenpanna AT | 6 | 390 - 600 | 1420 | Förfrågan | Förfrågan | Offert |
| AT 8643-720 | Varmvattenpanna AT | 6 | 468 - 720 | 1420 | Förfrågan | Förfrågan | Offert |
| AT 8643-820 | Varmvattenpanna AT | 6 | 533 - 820 | 1580 | Förfrågan | Förfrågan | Offert |
| AT 8643-940 | Varmvattenpanna AT | 6 | 611 - 940 | 2650 | Förfrågan | Förfrågan | Offert |
| AT 8643-1060 | Varmvattenpanna AT | 6 | 689 - 1060 | 2650 | Förfrågan | Förfrågan | Offert |
| AT 8643-1250 | Varmvattenpanna AT | 6 | 813 - 1250 | 2850 | Förfrågan | Förfrågan | Offert |
| AT 8643-1480 | Varmvattenpanna AT | 6 | 962 - 1480 | 2400 | Förfrågan | Förfrågan | Offert |
| AT 8643-1600 | Varmvattenpanna AT | 6 | 1040 - 1600 | 2850 | Förfrågan | Förfrågan | Offert |
| AT 8643-1890 | Varmvattenpanna AT | 6 | 1229 - 1890 | 2850 | Förfrågan | Förfrågan | Offert |
Produktion av vÀrmevatten
KIWA
Produkten Àr CE-mÀrkt
Tubpaketet, konvektionsdelen Àr placerat ovanför eldstaden. Detta gör att rökgaserna passerar ut genom pannan i en relativt varm zon och kondensering kan dÀrmed undvikas. BrÀnnaren ligger inte helt centrerad i brÀnnkammaren, vilket ger fördelen att tryckfallet pÄ rökgassidan blir lÀgre och pannan fÄr dÄ ett större arbetsomrÄde. BrÀnnkammaren Àr helt kyld, Àven bakstycket. Detta gör att ytorna i brÀnnkammaren fÄr en jÀmn temperatur och vÀrmeöverföringen till vattnet blir effektiv. Pannkroppen Àr isolerad med 80 mm glasfibermatta, vilket gör att yttemperaturerna pÄ pannorna blir lÄga. Vid inkommande vatten (returen) finns en reflektor, fördelningsflÀns, sÄ nÀr det kalla vattnet kommer tillbaka till pannan fördelas det snabbt ut över hela ytan dÀr vÀrmevÀxlingen mellan rökgaser och vatten sker.
EffektomrÄde: 92 kW till 6000 kW
EffektomrÄde (kW): 92 - 6000
Huvudmaterial: StÄl
IngÄende material: StÄl
Temperatur (°C): 70 - 90
Tryckklass (PN): 6
BrÀnsletyp: Olja, Gas
Se installation och bruksanvisning
8643-_PDS_1.pdf (PDF-fil, 2,1 MB)
AT 8643 Kontrollpanel (PDF-fil, 771 kB)
