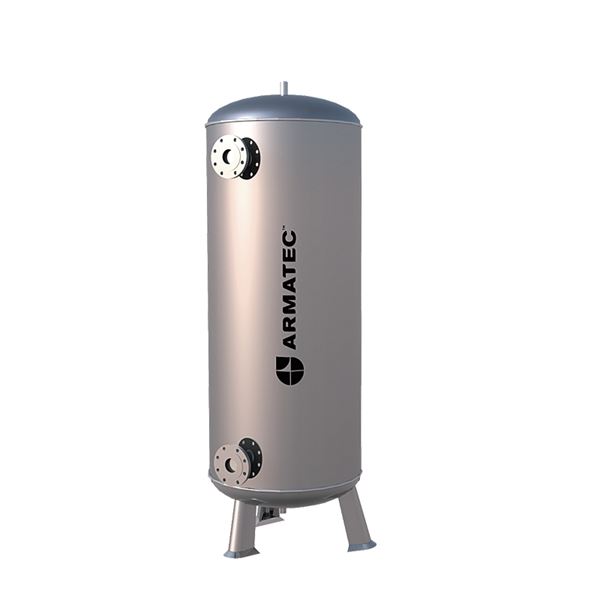

Ackumulatortank för köldbärarsystem i rostfritt stål. För hjälp med dimensionering och specialanpassning använd gärna: FÖRFRÅGNINGSUNDERLAG
| Dimensionsområde (liter) | 300 - 10000 |
|---|---|
| Tryckklass (PN) | 3 - 10 |
| Temperatur (°C) | -50 - 65 |
| Huvudmaterial | Rostfritt stål |
| Artikelnummer | Namn | PN | Volym (l) | Ansl. 1 | Ansl. 1 - spec. | Antal | ||
|---|---|---|---|---|---|---|---|---|
| AT 8524A300 | Ackumulatortank AT | 6 | 300 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/2 | 2025-05-26 | 41 500 SEK | |
| AT 8524A500 | Ackumulatortank AT | 6 | 500 | Invändig gänga ISO 228-1 (G, BSPP) | 1 1/2 | 2025-04-16 | 49 100 SEK | |
| AT 8524A750 | Ackumulatortank AT | 6 | 750 | Flänsad EN1092 | DN65, PN16 | 2025-03-20 | 80 800 SEK | |
| AT 8524A1000 | Ackumulatortank AT | 6 | 1000 | Flänsad EN1092 | DN65, PN16 | 2025-04-16 | 88 500 SEK | |
| AT 8524A1500 | Ackumulatortank AT | 6 | 1500 | Flänsad EN1092 | DN100, PN16 | 2025-04-25 | 114 600 SEK | |
| AT 8524A2000 | Ackumulatortank AT | 6 | 2000 | Flänsad EN1092 | DN125, PN16 | 2025-04-25 | 133 200 SEK | |
| AT 8524A3000 | Ackumulatortank AT | 6 | 3000 | Flänsad EN1092 | DN150, PN16 | Förfrågan | Förfrågan | Offert |
| AT 8524A4000 | Ackumulatortank AT | 6 | 4000 | Flänsad EN1092 | DN200, PN10 | Förfrågan | Förfrågan | Offert |
| AT 8524A5000 | Ackumulatortank AT | 6 | 5000 | Flänsad EN1092 | DN250, PN10 | Förfrågan | Förfrågan | Offert |
För ackumulering i köldbärarsystem. Max. arbetstryck/temperatur 6 bar/65 °C. Produkten kan kundanpassas.
PLD.21 Tryckkärl för värmebärare eller köldbärare
Ackumulatortank AT 8524A.... med volym... liter för ackumulering av köldbärare i
rostfritt stål. Isolerad med 100 mm polyuretan, ytbeklädd med galvaniserad plåt.
AFS 2016:1, 8 paragraf
Uppfyller AFS 2016:1 8 § och ska därmed inte CE-märkas.
Byggvarubedömning: Accepteras
BVB ID: 45990
SundaHus: C+

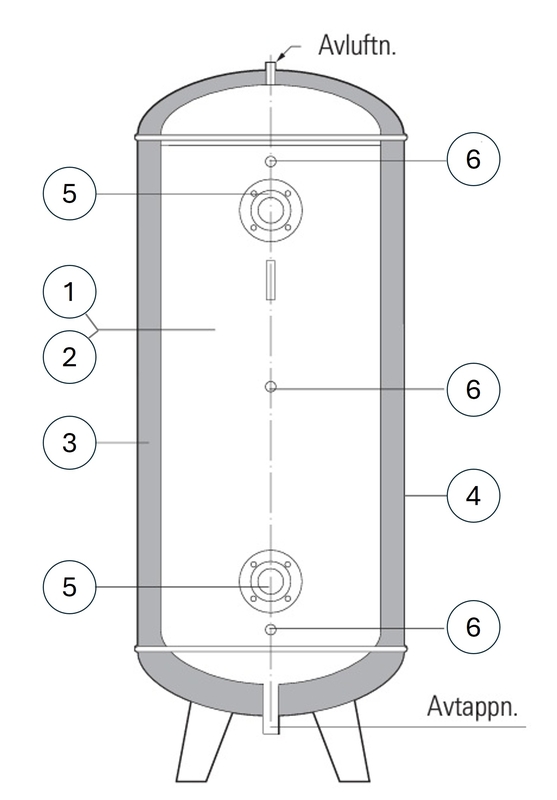

| Pos | Komponent | Material |
|---|---|---|
| 1 | Magasin (300 + 500 l) | Ferritiskt rostfritt stål AISI 444 (1.4521) |
| 2 | Magasin (750-4000 l) | Rostfritt stål AISI 304 (1.4301) |
| 3 | Isolering | PUR (Polyuretan) |
| 4 | Galvaniserad skyddsplåt | |
| 5 | Anslutningar (2 st som standard, gänga eller fläns) | |
| 6 | Anslutningar för termometer (3 st som standard), G 1/2 |
Dimensionsområde (liter): 300 - 10000
| Volym (l) | Höjd | Diameter | Nettovikt (kg) |
|---|---|---|---|
| 300 | 1850 | 710 | 80 |
| 500 | 1850 | 850 | 110 |
| 750 | 2050 | 950 | 180 |
| 1000 | 2100 | 1050 | 220 |
| 1500 | 2150 | 1250 | 300 |
| 2000 | 2300 | 1400 | 600 |
| 3000 | 2450 | 1600 | 520 |
| 4000 | 2500 | 1800 | 690 |
| 5000 | 800 |
Isolerad med skarvlös polyuretan (100mm), alternativt cellgummi (13, 19, 25, eller 32mm), och ytbeklädd med galvaniserad plåt. Rekommenderad lägsta systemtemperatur för polyuretan är +5 °C, vid lägre temperaturer rekommenderas isolering av cellgummi.
Standardtankar har gängade anslutningar upp till DN50, större storlekar är flänsade.
Standard är PN6, men flänsar mellan DN40-DN150 är PN16, och flänsar mellan DN200-DN300 är PN10.
Skiktplåt för optimal temperaturskiktning ingår inte som standard, men går att få som tillval till specialtank.
För gängade anslutning ingår styrrör för att säkerställa rätt termisk skiktning, detta finns som tillval till övriga gängade anslutningar också.
Vi erbjuder även tankar enligt kundens specifikation gällande mått och placering av anslutningar. Vid dimensionering, fyll i formuläret under nedladdningsbart eller vårt digitala förfrågningsunderlag som du hittar under fliken Teknisk hjälp, och kontakta Armatec vid vidare support.
Huvudmaterial: Rostfritt stål
Huvudmaterialkod: Rostfritt stål AISI 304 (1.4301), Ferritiskt rostfritt stål AISI 444 (1.4521)
Ingående material: Rostfritt stål
Ingående materialkod: Rostfritt stål AISI 304 (1.4301), Ferritiskt rostfritt stål AISI 444 (1.4521)
Temperatur (°C): -50 - 65
Tryckklass (PN): 3 - 10
Anslutning: Flänsad EN1092
BK04 kod: 20213 Tankar och avskiljare
MagiCAD länk: https://redir.magicad.cloud/product/5856200e-eac8-4c49-b931-fb306f7b794a
Möjlig montageposition: Vertikal
Ackumulatortanken installeras stående på plan golvyta. Om ackumulatortanken blir installerad och inte används måste den genomspolas med vatten en gång per vecka. Produkten är annars underhållsfri.
Specifikationer för specialanpassade ackumulatortankar (PDF-fil, 127 kB)
DoC 300-500L (PDF-fil, 72 kB)
