AT 5990 Àr en högkvalitativ gummikompensator med kort inbyggdasmÄtt som kan anvÀndas med olika vÀtskor och gaser, inklusive gasol, glykol, luft, naturgas, neutrala gaser och petroleumprodukter. Den unika gummibÀlgens form och kvalitet ger optimal flexibilitet i alla riktningar och absorberar rörförskjutningar i de flesta rörsystem. Med en kort installationslÀngd pÄ 100 mm och en flÀnsad EN1092-anslutning Àr den enkel att installera. Dessutom har den enastÄende ljud- och vibrationsdÀmpande egenskaper som gör den till ett utmÀrkt val för mÄnga industriella applikationer.
| DimensionsomrÄde (DN) | 32 - 400 |
|---|---|
| Tryckklass (PN) | 16 |
| Temperatur (°C) | -20 - 100 |
| Huvudmaterial | Gummi |
| Artikelnummer | DN | Mått A (mm) | Antal | ||
|---|---|---|---|---|---|
| AT 5990-32 | 32 | 100 | 2026-05-08 | 5 700 SEK | |
| AT 5990-40 | 40 | 100 | 2026-05-08 | 5 900 SEK | |
| AT 5990-50 | 50 | 100 | 2026-05-08 | 6 100 SEK | |
| AT 5990-65 | 65 | 100 | 2026-05-08 | 6 400 SEK | |
| AT 5990-80 | 80 | 100 | 2026-05-08 | 6 900 SEK | |
| AT 5990-100 | 100 | 100 | 2026-05-08 | 7 300 SEK | |
| AT 5990-125 | 125 | 100 | 2026-05-08 | 7 700 SEK | |
| AT 5990-150 | 150 | 100 | 2026-05-08 | 8 800 SEK | |
| AT 5990-200 | 200 | 100 | 2026-05-08 | 11 000 SEK | |
| AT 5990-250 | 250 | 100 | 2026-05-08 | 13 800 SEK | |
| AT 5990-300 | 300 | 100 | 2026-05-08 | 17 300 SEK | |
| AT 5990-350 | 350 | 100 | 2026-05-08 | 21 700 SEK | |
| AT 5990-400 | 400 | 110 | 2026-05-08 | 27 100 SEK | |
| AT 5990L32 | 32 | 100 | 2026-05-08 | 7 000 SEK | |
| AT 5990L40 | 40 | 100 | 2026-05-08 | 7 000 SEK | |
| AT 5990L50 | 50 | 100 | 2026-05-08 | 7 400 SEK | |
| AT 5990L65 | 65 | 100 | 2026-05-08 | 7 700 SEK | |
| AT 5990L80 | 80 | 100 | 2026-05-08 | 8 300 SEK | |
| AT 5990L100 | 100 | 100 | 2026-05-08 | 8 700 SEK | |
| AT 5990L125 | 125 | 100 | 2026-05-08 | 8 900 SEK | |
| AT 5990L150 | 150 | 100 | 2026-05-08 | 10 300 SEK | |
| AT 5990L200 | 200 | 100 | 2026-05-08 | 15 200 SEK | |
| AT 5990L250 | 250 | 100 | 2026-05-08 | 18 200 SEK | |
| AT 5990L300 | 300 | 100 | 2026-05-08 | 23 100 SEK | |
| AT 5990L350 | 350 | 100 | 2026-05-08 | 31 700 SEK | |
| AT 5990L400 | 400 | 110 | 2026-05-08 | 41 200 SEK |
Gummikompensator med kort installationslÀngd som har unika ljud- och vibrationsdÀmpande egenskaper. GummibÀlgens form och kvalitet tillÄter optimal flexibilitet i alla riktningar. Med en kort installationslÀngd pÄ 100 mm, upp till DN350. Kan med fördel anvÀndas för att absorbera rör förskjutningar i de flesta rörsystem med vÀtskor och gaser. AnvÀnds frÀmst för oljor, smörjmedel, brÀnslen, gaser, stadsgas och naturgas (ej flytande).
Artiklar med âLâ (t.ex. AT 5990L32) Ă€r försedda med lĂ€ngdbegrĂ€nsning. LĂ€ngdbegrĂ€nsningen förhindrar att gummikompensatorn utsĂ€tts för överdriven axial utdragning eller tryckstötar.
PSH.21 VibrationsdÀmpare o d i vÀtskesystem
AFS 2023:5, PED 2014/68/EU
MÀrkning pÄ produkt: BÀlg och flÀnsar Àr mÀrkta med DN, PN och fabrikat. FlÀnsar Àr Àven mÀrkta med material
Omfattas av anmÀlningsplikt enligt REACH: Nej
Reach datum: 2026-04-16
DimensionsomrÄde (DN): 32 - 400

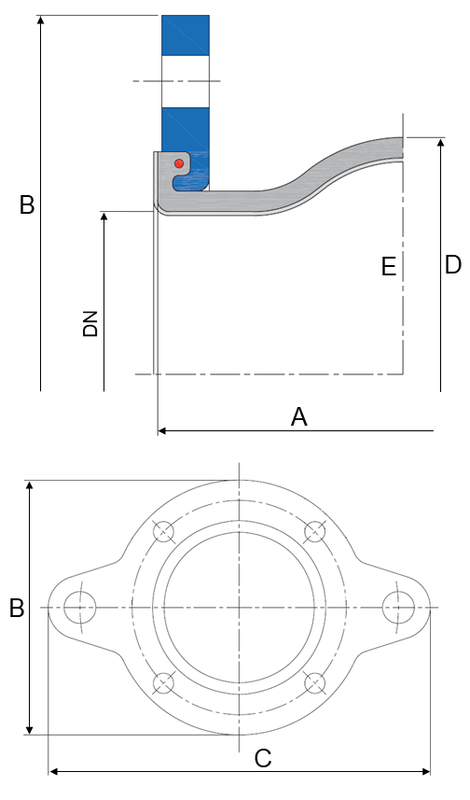

| DN | A | B | C* | D | Effektivarea (mmÂČ) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 32 | 100 | 140 | 230 | 110 | 1800 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 100 | 150 | 240 | 110 | 1800 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 100 | 165 | 255 | 120 | 3500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 65 | 100 | 185 | 275 | 135 | 5600 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 80 | 100 | 200 | 290 | 150 | 8700 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 100 | 100 | 220 | 310 | 170 | 13000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 125 | 100 | 250 | 340 | 195 | 19000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 150 | 100 | 285 | 375 | 260 | 26300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 200 | 100 | 340 | 440 | 310 | 41600 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 250 | 100 | 395 | 509 | 360 | 60700 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 300 | 100 | 445 | 559 | 410 | 8300 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 350 | 100 | 505 | 619 | 460 | 110000 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 400 | 110 | 565 | 700 | 515 | 138500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * GÀller enbart för artiklar med lÀngdbegrÀnsning | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
KompensatorbÀlgen tÀcker utloppet pÄ flÀnsen, sÄ att extra packning inte Àr nödvÀndig.
Huvudmaterial: Gummi
Huvudmaterialkod: NBR (nitrilgummi), Neopren (kloroprengummi, CR)
IngÄende material: StÄl, Gummi
IngÄende materialkod: StÄl (Rst 37.2) (1.0038), NBR (nitrilgummi), Neopren (kloroprengummi, CR)
Materialnotering: Med polyamidförstÀrkning
Temperatur (°C): -20 - 100
Temperatur noteringar: Maxtemperatur: 90°C.
Kortvarig maxtemperatur: 100°C.
Se maximal tillÄtna driftsdata i bruksanvisning.
Tryckklass (PN): 16
Anslutning: FlÀnsad EN1092
| DN | Axial + [mm] | Axial - [mm] | Lateral ± [mm] | Angular ± ° |
|---|---|---|---|---|
| 32-300 | 20 | 30 | 30 | 7 |
| 350-400 | 20 | 50 | 30 | 7 |
Flödesriktning: Dubbelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: Se separat bruksanvisning
Gummikompensator AT5990 levereras monteringsfÀrdig. StandardflÀnsarna kan vridas i varje önskad position. Separata tÀtningar erfordras ej. Innan kompensatorn monteras skall man förvissa sig om att motflÀnsenstÀtningsyta Àr fri frÄn skador. Utstickande rörÀndar, spÄr, kilar, svetsloppor etc. fÄr ej finnas, eftersom dessa kan skada kopplingens tÀtningsyta.
Var noga med korrekt gap mellan rörÀndarna.
Att dra ihop rören i ett för stort gap med vÄld strÀcker gummibÀlgen och kan medföra att tÀtningslÀppen obemÀrkt kryper ur sitt spÄr, Vid montage Àr max tillÄten strÀckning +5 mm och max tillÄten hoptryckning +5 mm. För stor strÀckning begrÀnsar det tillÄtna rörelseomrÄdet.
Se separat bruksanvisning
Gummikompensator AT 5990- Produktdatablad (PDF-fil, 237 kB)
