Gummikompensator AT 5980

AT 5980 är en högkvalitativ gummikompensator som kan användas med olika vätskor och gaser, inklusive gasol, glykol, luft, naturgas, neutrala gaser och petroleumprodukter. Den unika gummibälgens form och kvalitet ger optimal flexibilitet i alla riktningar och absorberar rörförskjutningar i de flesta rörsystem. Med flänsad EN1092-anslutning är den enkel att installera, dessutom har den enastående ljud- och vibrationsdämpande egenskaper som gör den till ett utmärkt val för många industriella applikationer.

Dimensionsområde (DN)	32 - 400
Tryckklass (PN)	16
Temperatur (°C)	-20 - 100
Huvudmaterial	Stål, Gummi

Varianter
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	DN	Mått A (mm)	Avs.datum	Bruttopris	Antal
AT 5980-32	32	130	2026-04-20 Beställningsvara	4 590 SEK	Antal
AT 5980-40	40	130	2026-04-20 Beställningsvara	4 920 SEK	Antal
AT 5980-50	50	130	2026-04-20 Beställningsvara	5 300 SEK	Antal
AT 5980-65	65	130	2026-04-20 Beställningsvara	5 700 SEK	Antal
AT 5980-80	80	130	2026-04-20 Beställningsvara	5 900 SEK	Antal
AT 5980-100	100	130	2026-04-20 Beställningsvara	6 400 SEK	Antal
AT 5980-125	125	130	2026-04-20 Beställningsvara	7 400 SEK	Antal
AT 5980-150	150	130	2026-04-20 Beställningsvara	8 300 SEK	Antal
AT 5980-200	200	130	2026-04-20 Beställningsvara	11 200 SEK	Antal
AT 5980-250	250	130	2026-04-20 Beställningsvara	14 100 SEK	Antal
AT 5980-300	300	130	2026-04-20 Beställningsvara	19 000 SEK	Antal
AT 5980-350	350	200	2026-04-20 Beställningsvara	29 200 SEK	Antal
AT 5980-400	400	200	2026-04-20 Beställningsvara	31 700 SEK	Antal
AT 5980-500	500	200	Förfrågan	Förfrågan	Offert
AT 5980L32	32	130	2026-04-20 Beställningsvara	6 100 SEK	Antal
AT 5980L40	40	130	2026-04-20 Beställningsvara	6 500 SEK	Antal
AT 5980L50	50	130	2026-04-20 Beställningsvara	6 900 SEK	Antal
AT 5980L65	65	130	2026-04-20 Beställningsvara	7 400 SEK	Antal
AT 5980L80	80	130	2026-04-20 Beställningsvara	7 800 SEK	Antal
AT 5980L100	100	130	2026-04-20 Beställningsvara	8 400 SEK	Antal
AT 5980L125	125	130	2026-04-20 Beställningsvara	9 900 SEK	Antal
AT 5980L150	150	130	2026-04-20 Beställningsvara	10 500 SEK	Antal
AT 5980L200	200	130	2026-04-20 Beställningsvara	16 200 SEK	Antal
AT 5980L250	250	130	2026-04-20 Beställningsvara	20 100 SEK	Antal
AT 5980L300	300	130	2026-04-20 Beställningsvara	26 300 SEK	Antal
AT 5980L350	350	200	2026-04-20 Beställningsvara	36 900 SEK	Antal
AT 5980L400	400	200	2026-04-20 Beställningsvara	39 200 SEK	Antal
AT 5980L500	500	200	Förfrågan	Förfrågan	Offert

Produktinformation

Användningsområde

Gummikompensator som har unika ljud- och vibrationsdämpande egenskaper. Gummibälgen har en form och gummikvalitet som tillåter optimal flexibilitet i alla riktningar. Kan med fördel användas för att absorbera rör förskjutningar i de flesta rörsystem med vätskor och gaser. Används främst för oljor, smörjmedel, bränslen, gaser, stadsgas och naturgas (ej flytande).

Artiklar med ”L” (t.ex. AT 5980L32) är försedda med längdbegränsning. Längdbegränsningen förhindrar att gummikompensatorn utsätts för överdriven axial utdragning eller tryckstötar.

AMA-text

PSH.21 Vibrationsdämpare o d i vätskesystem

Kvalitetssäkring

AFS 2023:5, PED 2014/68/EU

Märkning på produkt: Tillverkningsdatum samt färgindikation

Mått och vikt

Dimensionsområde (DN): 32 - 400

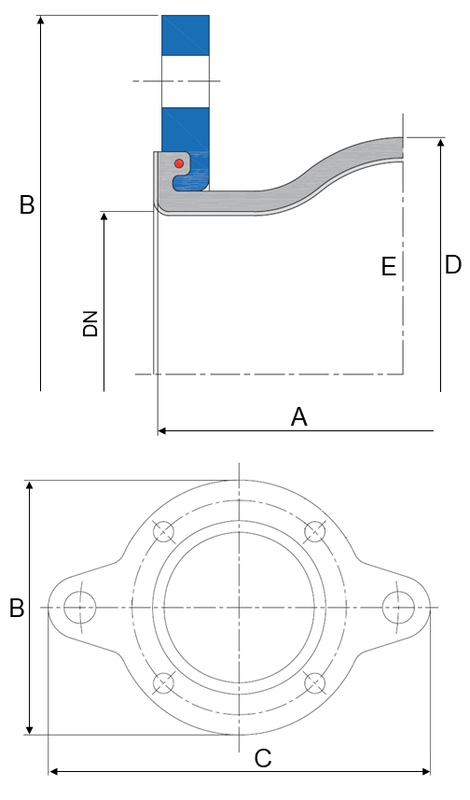

DN	A	B	C*	D	Effektivarea (mm²)
32	130	140	230	81	1700
40	130	150	240	86	1800
50	130	165	255	96	3200
65	130	185	275	111	5300
80	130	200	290	122	8500
100	130	220	310	142	12800
125	130	250	340	168	18700
150	130	285	375	192	25900
200	130	340	440	252	41000
250	130	395	509	302	59600
300	130	445	559	354	82200
350	200	505	619	420	117600
400	200	565	700	480	154700
* Gäller enbart för artiklar med längdbegränsning

Funktion och konstruktion

Kompensatorbälgen täcker utloppet på flänsen, så att extra packning inte är nödvändig.

Tekniska data

Huvudmaterial: Stål, Gummi

Huvudmaterialkod: Stål (Rst 37.2) (1.0038), NBR (nitrilgummi)

Ingående material: Stål, Gummi

Ingående materialkod: NBR (nitrilgummi), Neopren (kloroprengummi, CR), Stål (Rst 37.2) (1.0038)

Materialnotering: NBR bälg med polyamidförstärkning

Temperatur (°C): -20 - 100

Temperatur noteringar: Maxtemperatur: 90°C.
Kortvarig maxtemperatur: 100°C.
Se maximal tillåtna driftsdata i bruksanvisning.

Tryckklass (PN): 16

Anslutning: Flänsad EN1092

Rörelseabsorption

DN	Axial + [mm]	Axial - [mm]	Lateral ± [mm]	Angular ± °
32-80	30	30	30	30
100-150	30	30	30	20
200-300	30	30	30	12
350-500	30	50	30	8

Installation och underhåll

Flödesriktning: Dubbelriktad

Möjlig montageposition: Vertikal, Horisontell

Gummikompensator AT5980 levereras monteringsfärdig. Standardflänsarna kan vridas i varje önskad position. Separata tätningar erfordras ej. Innan kompensatorn monteras skall man förvissa sig om att motflänsenstätningsyta är fri från skador. Utstickande rörändar, spår, kilar, svetsloppor etc. får ej finnas, eftersom dessa kan skada kopplingens tätningsyta.
Var noga med korrekt gap mellan rörändarna.
Att dra ihop rören i ett för stort gap med våld sträcker gummibälgen och kan medföra att tätningsläppen obemärkt kryper ur sitt spår, Vid montage är max tillåten sträckning +5 mm och max tillåten hoptryckning +5 mm. För stor sträckning begränsar det tillåtna rörelseområdet.

Se separat bruksanvisning
