Kondensatpumpstation

Användningsområde

Pumpstationen används för att pumpa kondensatet tillbaks till matarvattentanken i de fall som trycket efter att ångan kondenserat inte är tillräckligt för att trycka kondensatet tillbaka till tank.

AMA-text

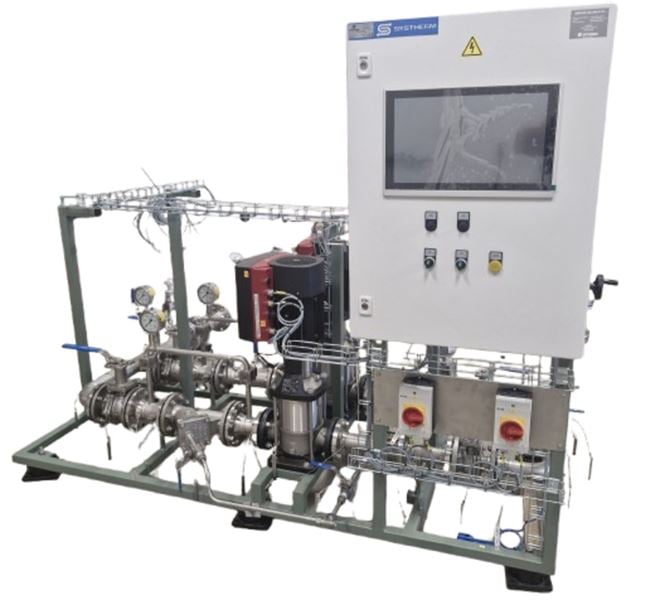

Prefabricerad kondensatpumpenhet AT 8481-CPU. Kundanpassas efter installationens behov av tryck och flöde. Komplett med styrsystem för reglering av nivå i kondensattank

Kvalitetssäkring

Tillverkas i enlighet med Tryckkärlsdirektivet (PED) 2014/68/EU

Märkning på produkt: Uppgifter om artikelnummer, tillverkningsnummer, typgranskningsnummer, drifttryck, drifttemperatur och effekter anges på enhetens märkskylt.

Mått och vikt

Dimensionsområde (DN): 25 - 200

Dimensionsområde (liter): 50 - 500

Funktion och konstruktion

Kondensatet samlas upp i en tank som dimensioneras efter den mängd kondensat som produceras per timme. Nivågivare i tanken styr pumparna som pumpar kondensatet tillbaka till ångpannans matarvattentank. Enheten byggs på en bottenram med all erforderlig utrustning monterad och intern eldragning till styrskåp.
Enheten byggs och anpassas efter kundens behov och krav.

För dimensionering av en kondensatpumpenhet erfordras följande indata:
- Mängd kondensat som produceras
- Avstånd till ångpannans matarvatten tank
- Eventuell höjdskillnad från pumpenheten till matarvattentank

Tekniska data

Huvudmaterial: Rostfritt stål

Ingående material: Sammansatt enhet

Temperatur (°C): 20 - 90

Tryckklass (PN): 10 - 25

Installation och underhåll

Enheten installeras av kund i enlighet med instruktioner. Driftsättning görs av Armatec. Underhåll av enheten görs enligt underhållsinstruktion.
