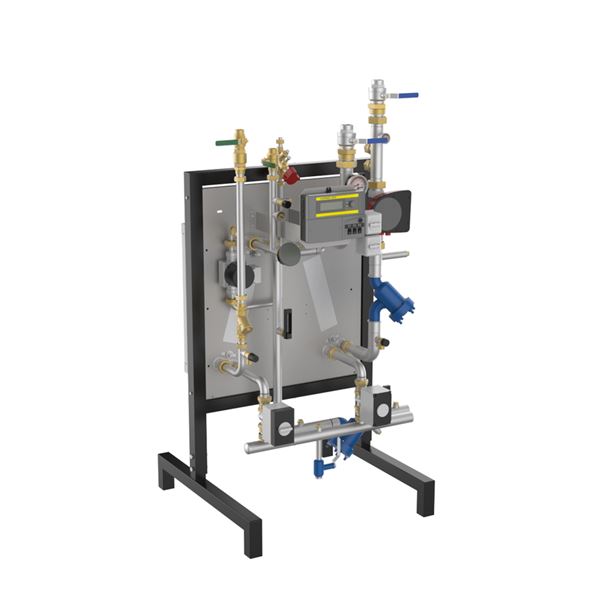

Fjärrvärmecentralen AT 8480 är en effektiv och kompakt central för tappvarmvattenberedning och uppvärmning av flerfamiljshus och kommersiella fastigheter.
| Tryckklass (PN) | 6 - 16 |
|---|---|
| Temperatur (°C) | 0 - 120 |
| Huvudmaterial | Sammansatt enhet |
| Artikelnummer | Antal | ||
|---|---|---|---|
| AT 8480-120-100 | 2025-07-30 | 84 800 SEK | |
| AT 8480-160-140 | 2025-07-30 | 88 300 SEK |
Fjärrvärmecentral med parallellkoppling för tappvarmvattenberedning och uppvärmning av flerfamiljshus och kommersiella fastigheter.
PJB.0 *Sammansatta värmeväxlarenheter
Prefabricerad värmeväxlarenhet AT 8480-...-... med parallellkoppling, indirekt kopplad med lödda värmeväxlare. AT 8480 levereras med styr- och reglerutrustning, pumpar och armaturer på primär- och sekundärsidan.
Enheten är utförd och märkt enligt AFS 2016:1
Produkten är CE-märkt
Märkning på produkt: Uppgifter om artikelnummer, tillverkningsnummer, drifttryck, drifttemperatur, och effekter anges på värmeväxlarenhetens märkskylt.
| Artikelnummer | 8480-120-100 | 8480-160-140 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Höjd | 1621.4 | 1621.4 | |||||||||
| Bredd | 790.1 | 790.1 | |||||||||
| Djup* | 575.5 | 575.5 | |||||||||
| Nettovikt (kg) | 100 | 120 | |||||||||
| Mått anges i mm. *Djupet anges från bakre stativben till yttre fjärrvärmeanslutning. Vänligen se mer utförlig måttbeskrivning under nedladdningsbart. |
|||||||||||
AT 8480 är av typen parallellkoppling där en värmeväxlare betjänar radiatorkretsen och den andra varmvattnet. Det varma fjärrvärmevattnet avkyls via värmeväxling med inkommande tappkallvatten och radiatorvatten. För att uppnå önskad temperatur i båda kretsarna regleras fjärrvärmevattnets flöde via styrventiler, som styrs av reglercentralen baserat på signaler från temperaturgivare. Tappvarmvattenkretsen är utrustad med en VVC-ledning och VVC-pump. Radiatorkretsen är utrustad med en cirkulationspump. AT 8480 är monterad på ett kompakt golvstativ.
Effektområde (kW): 100 - 160
Huvudmaterial: Sammansatt enhet
Ingående material: Sammansatt enhet
Temperatur (°C): 0 - 120
Tryckklass (PN): 6 - 16
| Effekt (kW) | Temperatur primär (°C) | Temperatur Sekundär (°C) | Flöde primär/sekundär (l/s) | Tryckfall primärsida (kPa) | Tryckfall sekundärsida (kPa) | Cirk. Pump |
|---|---|---|---|---|---|---|
| 76 | 65/16,5 | 10/55 | 0,38 / 0,41 | 3.1 | 3.4 | UPM3-FLEX AS 15-75 |
| 90 | 65/17,3 | 10/55 | 0,46 / 0,48 | 4.4 | 4.6 | UPM3-FLEX AS 15-75 |
| 103 | 65/18 | 10/55 | 0,53 / 0,55 | 5.8 | 5.9 | UPM3-FLEX AS 15-75 |
| Effekt (kW) | Temperatur primär (°C) | Temperatur Sekundär (°C) | Flöde primär/sekundär (l/s) | Tryckfall primärsida (kPa) | Tryckfall sekundärsida (kPa) | Cirk. Pump |
|---|---|---|---|---|---|---|
| 80 | 90/40,3 | 40/60 | 0,4 / 0,97 | 1.2 | 6.1 | MAGNA1 32-100 |
| 100 | 90/40,5 | 40/60 | 0,5 / 1,2 | 1.8 | 9.1 | MAGNA1 32-100 |
| 120 | 90/40,7 | 40/60 | 0,6 / 1,45 | 2.5 | 12.7 | MAGNA1 32-100 |
| Effekt (kW) | Temperatur primär (°C) | Temperatur Sekundär (°C) | Flöde primär/sekundär (l/s) | Tryckfall primärsida (kPa) | Tryckfall sekundärsida (kPa) | Cirk. Pump |
|---|---|---|---|---|---|---|
| 121 | 65/16,9 | 10/55 | 0,61 / 0,65 | 4.1 | 4.4 | UPM3-FLEX AS 15-75 |
| 132 | 65/17,4 | 10/55 | 0,68 / 0,71 | 4.8 | 5.2 | UPM3-FLEX AS 15-75 |
| 143 | 65/17,8 | 10/55 | 0,74 / 0,76 | 5.7 | 6 | UPM3-FLEX AS 15-75 |
| Effekt (kW) | Temperatur primär (°C) | Temperatur Sekundär (°C) | Flöde primär/sekundär (l/s) | Tryckfall primärsida (kPa) | Tryckfall sekundärsida (kPa) | Cirk. Pump |
|---|---|---|---|---|---|---|
| 120 | 90/40,3 | 40/60 | 0,6 / 1,45 | 1.4 | 7.1 | MAGNA1 32-100 |
| 140 | 90/40,5 | 40/60 | 0,7 / 1,69 | 1.8 | 9.5 | MAGNA1 32-100 |
| 160 | 90/40,6 | 40/60 | 0,8 / 1,94 | 2.3 | 12.1 | MAGNA1 32-100 |
Möjlig montageposition: Horisontell
Efter transport och hantering vid installation är det mycket viktigt att enhetens samtliga kopplingar efterdras och kontrolleras. Detta görs innan enheten tas i bruk, så att inget läckage uppstår.
Igångkörning av reglerutrustning ingår ej.
Fjärrvärmecentral AT 8480 Produktdatablad (PDF-fil, 259 kB)
