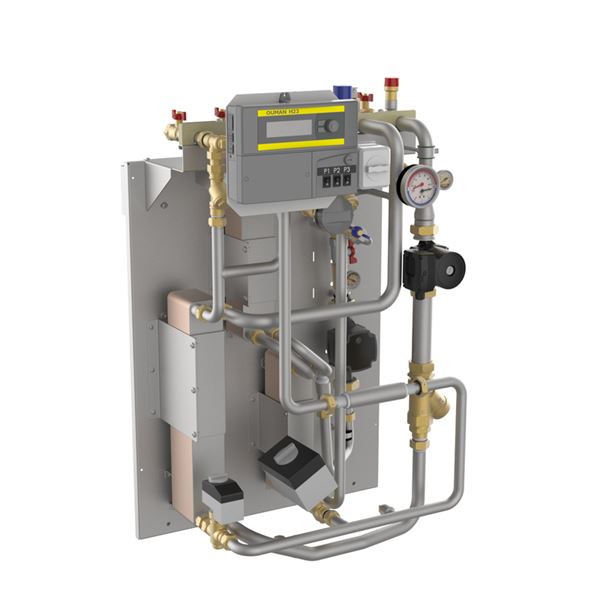

Armatec fjÀrrvÀrmecentral AT 8477-60-80 för tappvarmvattenberedning och uppvÀrmning av flerfamiljshus och kommersiella fastigheter. VÀxlarenhet med 2-stegskoppling, indirekt kopplad och levereras med lödda vÀrmevÀxlare, styr-regler utrustning, pumpar och armaturer pÄ primÀr- och sekundÀrsidan. All utrustning monterad (ute givare bipackas) inkl. intern el koppling.
| Tryckklass (PN) | 0 - 16 |
|---|---|
| Temperatur (°C) | 0 - 120 |
| Huvudmaterial | Sammansatt enhet |
| Artikelnummer | Antal | ||
|---|---|---|---|
| AT 8477-60-80 | 2025-08-19 | 58 500 SEK |
FjÀrrvÀrmecentral för tappvarmvattenberedning och uppvÀrmning av flerfamiljshus och kommersiella fastigheter. AT 8477KT Àr anpassad för anslutning till fjÀrrvÀrmesystem och kan fÄs med vÀxlare för tappvarmvatten och radiatorer
PJB.0 *Sammansatta vÀrmevÀxlarenheter
Standardiserad prefabricerad vÀrmevÀxlarenhet AT 8477 med parallellkoppling, indirekt kopplad med lödda vÀrmevÀxlare. AT 8477 levereras med styr- och reglerutrustning, pumpar och armaturer pÄ primÀr- och sekundÀrsidan enl kundkrav.
AFS 2023:5, PED 2014/68/EU
Produkten Àr CE-mÀrkt
CE mÀrkt endast nÀr enheten levereras komplett med styr- och reglerutrustning enligt PED:
MÀrkning pÄ produkt: Uppgifter om artikelnummer, tillverkningsnummer, typgranskningsnummer, drifttryck, drifttemperatur, och effekter anges pÄ vÀrmevÀxlarenhetens mÀrkskylt.
| Artikelnummer | 8477-60-80 | ||||||
|---|---|---|---|---|---|---|---|
| Höjd | 949 | ||||||
| Bredd | 595 | ||||||
| Djup | 577 | ||||||
| Nettovikt (kg) | 80 | ||||||
| MÄtt anges i mm. VÀnligen se mer utförlig mÄttbeskrivning under nedladdningsbart. |
|||||||
AT 8477 Àr en vÀgghÀngd fjÀrrvÀrmecentral, dÀr en vÀrmevÀxlare betjÀnar radiatorkretsen och den andra varmvattnet. Det varma fjÀrrvÀrmevattnet avkyls via vÀrmevÀxling med inkommande tappkallvatten och radiatorvatten. För att uppnÄ önskad temperatur i bÄda kretsarna regleras fjÀrrvÀrmevattnets flöde via styrventiler, som styrs av reglercentralen baserat pÄ signaler frÄn temperaturgivare. Tappvarmvattenkretsen Àr utrustad med en VVC-ledning och VVC-pump. Radiatorkretsen Àr utrustad med en cirkulationspump. AT 8477 monteras pÄ vÀgg med god bÀrförmÄga.
EffektomrÄde (kW): 10 - 80
Huvudmaterial: Sammansatt enhet
Temperatur (°C): 0 - 120
Tryckklass (PN): 0 - 16
ETIM klassning: EC012346 - FjÀrrvÀrmecentral
BK04 kod: 20004 Fastighetspannor och vÀxlare
| Effekt (kW) | Temperatur primÀr (°C) | Temperatur SekundÀr (°C) | VV-flöde (l/s) | Tryckfall primÀrsida (kPa) | Tryckfall sekundÀrsida (kPa) | Cirk. Pump |
|---|---|---|---|---|---|---|
| 58 | 65/18,5 | 10/55 | 0.31 | 6.4 | 6.8 | UPM3-FLEX AS 15-75 |
| 69 | 65/19,9 | 10/55 | 0.37 | 9.3 | 9.4 | UPM3-FLEX AS 15-75 |
| 80 | 65/20,8 | 10/55 | 0.43 | 12.8 | 12.5 | UPM3-FLEX AS 15-75 |
| Effekt (kW) | Temperatur primÀr (°C) | Temperatur SekundÀr (°C) | VS-flöde (l/s) | Tryckfall primÀrsida (kPa) | Tryckfall sekundÀrsida (kPa) | Cirk. Pump |
|---|---|---|---|---|---|---|
| 20 | 90/40,1 | 40/60 | 0.24 | 0.34 | 1.7 | UPML 25-105 180 AUTO |
| 40 | 90/40,5 | 40/60 | 0.48 | 1.2 | 6.7 | UPML 25-105 180 AUTO |
| 60 | 90/40,8 | 40/60 | 0.73 | 2.7 | 14.7 | UPML 25-105 180 AUTO |
Möjlig montageposition: Horisontell
Efter transport och hantering vid installation Àr det mycket viktigt att enhetens samtliga kopplingar efterdrags och kontrolleras. Detta görs innan enheten tas i bruk, sÄ att inget lÀckage uppstÄr.
IgÄngkörning av reglerutrustning ingÄr ej. Viktigt att injustering sker i varje enskilt fall baserat pÄ;
- husets behov av vÀrme och varmvatten
- husets sekundÀra förhÄllanden
- de aktuella primÀrförhÄllandena (fjÀrrvÀrmesidan).
Fjärrvärmecentral AT 8477 Produktdatablad (PDF-fil, 380 kB)
