Torrlöpande flerstrÄlig vinghjulsmÀtare för mÀtning av varmvatten med noggrannhet R100. GÀngad anslutning, horisontellt/vertikalt montage. Förberedd för fjÀrravlÀsning via separat givare med pulsutgÄng eller M-Bus.
| DimensionsomrÄde (DN) | 20 - 40 |
|---|---|
| Tryckklass (PN) | 16 |
| Temperatur (°C) | 30 - 90 |
| Huvudmaterial | MĂ€ssing |
| Artikelnummer | DN | Q3 (m3/h) | Mått A (mm) | Antal | ||
|---|---|---|---|---|---|---|
| AT 7029B20-4 | 20 | 4 | 190 | Förfrågan | Förfrågan | Offert |
| AT 7029B20-4M | 20 | 4 | 190 | Förfrågan | Förfrågan | Offert |
| AT 7029B20-4P | 20 | 4 | 190 | Förfrågan | Förfrågan | Offert |
| AT 7029B25-6,3 | 25 | 6,3 | 260 | Förfrågan | Förfrågan | Offert |
| AT 7029B25-6,3M | 25 | 6,3 | 260 | Förfrågan | Förfrågan | Offert |
| AT 7029B25-6,3P | 25 | 6,3 | 260 | Förfrågan | Förfrågan | Offert |
| AT 7029B40-16 | 40 | 16 | 300 | Förfrågan | Förfrågan | Offert |
| AT 7029B40-16M | 40 | 16 | 300 | Förfrågan | Förfrågan | Offert |
| AT 7029B40-16P | 40 | 16 | 300 | Förfrågan | Förfrågan | Offert |
MÀtning av tappvarmvatten med registrering av förbrukad mÀngd. VattenmÀtaren Àr en torrlöpande flerstrÄlig vinghjulsmÀtare med noggrannhetsklass R100 (horisontellt lÀge med tavla uppÄt). AT 7030 Àr förberedd för att kunna fjÀrravlÀsas via M-Bus- eller pulsmodul. MÀtaren kan monteras horisontellt (tavla uppÄt och Ät sidan), samt i vertikal ledning.
UG MĂ€tare
Torrlöpande flerstrÄlig vinghjulsmÀtare för varmvatten, horisontellt/vertikalt montage AT 7029B-, DN ....-, Q3.... m³/h, PN16, Förberedd för montage av fjÀrravlÀsningsmodul för puls eller M-Bus.
Produkten Àr CE-mÀrkt
DimensionsomrÄde (DN): 20 - 40

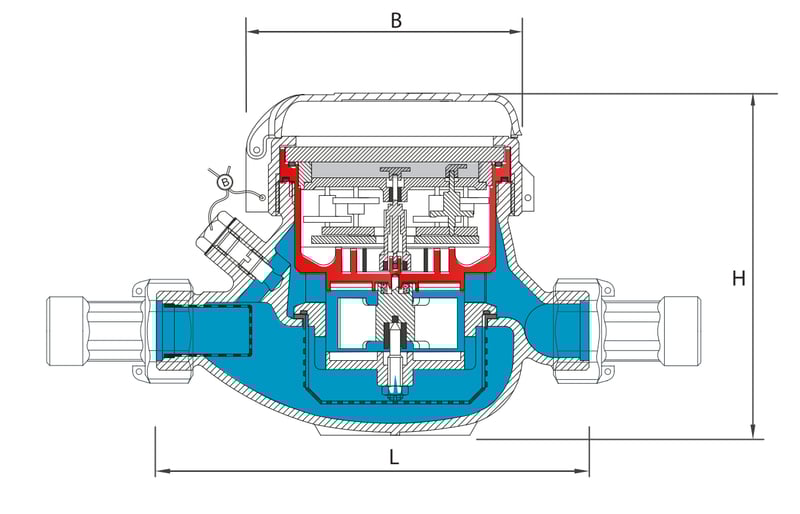

| DN | 20 | 25 | 40 |
|---|---|---|---|
| L | 190 | 260 | 300 |
| H | 111 | 117 | 153 |
| B | 100 | 104 | 126 |
| Nettovikt (kg) | 1.4 | 2.09 | 1.4 |
VattenmÀtaren Àr en torrlöpande, flerstrÄlig vinghjulsmÀtare. MÀtaren har en mÀtnoggrannhet pÄ R100 i horisontellt lÀge med siffertavlan uppÄt. I övriga positioner, som vertikalt eller horisontellt lÀge med siffertavlan Ät sidan, har mÀtaren en noggrannhet pÄ R50. MÀtarens huvuddelar bestÄr utav ett silfilter i inloppet pÄ mÀtaren för att fÄnga upp smuts och partiklar i vattnet. Centralt i mÀthuset sitter turbinkammaren med flerstrÄlig funktion in till vinghjulet. Vinghjulets rörelse överförs frÄn den hydrauliska delen via magnetkoppling till rÀkneverket i den torra delen. MÀtarens tavla bestÄr av fem siffertrissor som visar förbrukningen av kubikmeter. För högre upplösning finns indexvisare lÀngst ner pÄ tavlan med upplösningarna 100, 10 och 1L.
Huvudmaterial: MĂ€ssing
Temperatur (°C): 30 - 90
Tryckklass (PN): 16
Anslutning: UtvÀndig gÀnga ISO 228-1 (G, BSPP)
ETIM klassning: EC004485 - VattenmÀtare
BK04 kod: 20716 VattenmÀtare
IP klass: IP68
Produktens fÀrg: RAL 3001 - Signalröd
| Artikelnummer | Q3 (m3/h) | Q1 (l/h) | Q2 (l/h) | Q4 (m3/h) | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 7029B20-4 | 4 | 40 | 64 | 5 | ||||||||||||||||||||||||||||||||||||||||
| 7029B20-4M | 4 | 40 | 64 | 5 | ||||||||||||||||||||||||||||||||||||||||
| 7029B20-4P | 4 | 40 | 64 | 5 | ||||||||||||||||||||||||||||||||||||||||
| 7029B25-6,3 | 6.3 | 63 | 100.8 | 7.875 | ||||||||||||||||||||||||||||||||||||||||
| 7029B25-6,3M | 6.3 | 63 | 100.8 | 7.875 | ||||||||||||||||||||||||||||||||||||||||
| 7029B25-6,3P | 6.3 | 63 | 100.8 | 7.875 | ||||||||||||||||||||||||||||||||||||||||
| 7029B40-16 | 16 | 160 | 256 | 20 | ||||||||||||||||||||||||||||||||||||||||
| 7029B40-16M | 16 | 160 | 256 | 20 | ||||||||||||||||||||||||||||||||||||||||
| 7029B40-16P | 16 | 160 | 256 | 20 | ||||||||||||||||||||||||||||||||||||||||
| Största tillĂ„tna felvisning Q1âQ2 ± 5 % Q2âQ4 ± 2 % |
||||||||||||||||||||||||||||||||||||||||||||
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: MÀtnoggrannheten vid horisontellt montage med tavlan uppÄt Àr R100. Vid fall dÀr mÀtaren monteras horisontellt med tavlan Ät sidan eller i vertikal ledning Àr noggrannheten R50. MÀtaren fÄr inte monteras horisontellt med tavlan nedÄt.
AT 7029B bör monteras i horisontell ledning med siffertavlan uppÄt för bÀst noggrannhet. För att sÀkerstÀlla vattenmÀtarens lÄngsiktiga drift, skall installationen alltid utföras med vattenmÀtarkonsol (se under tillbehör). AvstÀngningsventiler skall alltid monteras pÄ konsolens in- och utlopp.
Alla vattenmÀtare pÄ inkommande ledning för dricksvatten skall, enligt Boverkets byggregler BBR och den Svenska standarden SS-EN 1717, vara försedda med Äterströmningsskydd.
Innan vattenmÀtaren monteras, Àr det viktigt att renspola rörledningen. Montera mÀtaren med dess flödespil i rÀtt flödesriktning.
Varmvattenmätare AT 7029B Produktdatablad (PDF-fil, 434 kB)
7029B & 7030 CE-intyg (PDF-fil, 214 kB)
