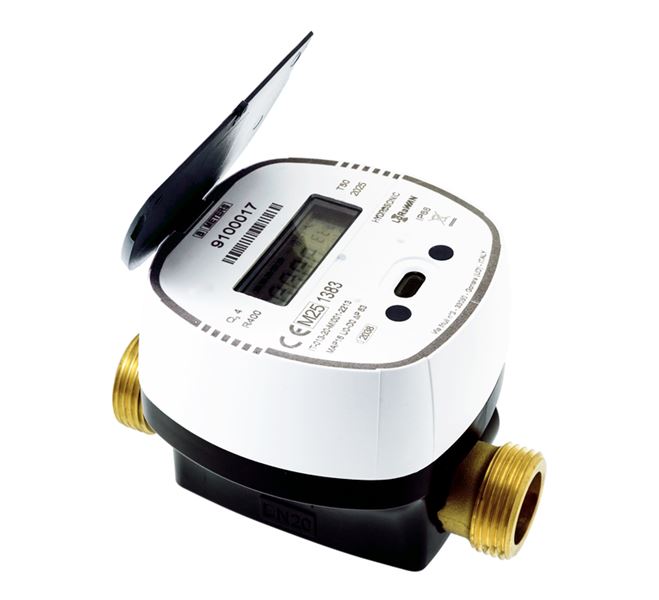

Trådlös kallvattenmätare AT 7451

Användningsområde

Mätaren är en ultraljudsbaserad vattenmätare avsedd för noggrann mätning och debitering av kallvattenförbrukning i bostäder, flerbostadshus och kommersiella samt industriella anläggningar. Den lämpar sig särskilt för installationer där hög mätnoggrannhet, lång livslängd och tillförlitlig fjärravläsning krävs. Tack vare sin statiska mätteknik utan rörliga delar är den idealisk i system med varierande flöden och där förekomst av luft i ledningarna kan förekomma. Mätaren kan installeras i valfri position och integreras i system för trådlös avläsning via Wireless M-Bus och/eller LoRa

DN 15 till 40
- MID-godkänd med dynamiskt område upp till R 400
- IP 68 lämplig för utomhusinstallationer
- Trådlös kommunikation via LoRaWAN och wM-Bus.
- Display med fel- och larmkoder, inklusive läckagedetektering.
- Batteriets livslängd upp till 13 år.

AMA-text

UG Mätare

Mätare AT 7451-...., för tappkallvatten upp till +50°C. Statisk mätare av ultraljudstyp R400, Q3 .... m³/h, DN ...., PN16. Ackumulerade och momentana värden (flöde och temperatur). Integrerad LoRaWAN och trådlös M-Bus för fjärravläsning.

Kvalitetssäkring

2011/65/EU (RoHS), 2014/32/EU (MID)

Produkten är CE-märkt

Dricksvattengodkännande: WRAS (UK), ACS (F)

Energi/miljödeklaration

Omfattas av anmälningsplikt enligt REACH: Ja

Reach datum: 2026-04-27

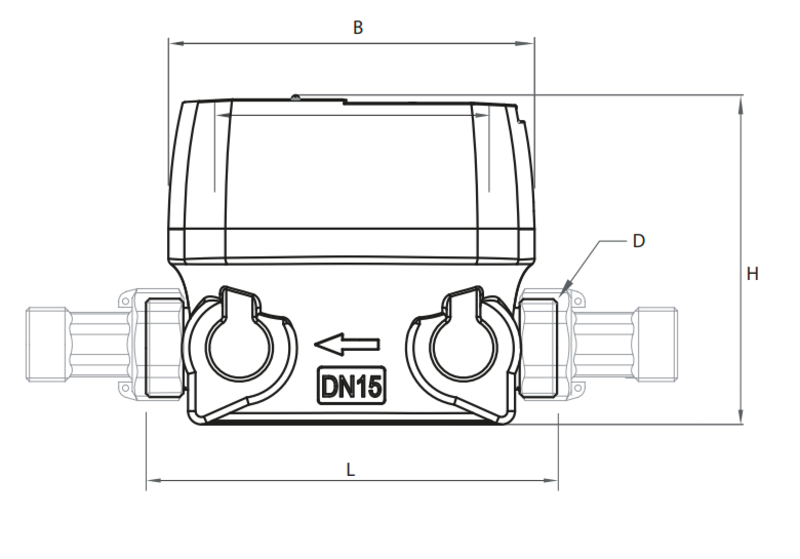

Mått och vikt

Dimensionsområde (DN): 15 - 40

Funktion och konstruktion

Mätaren är en kompakt, statisk ultraljudsvattenmätare avsedd för noggrann mätning och debitering av kallvattenförbrukning i bostäder, flerbostadshus samt kommersiella och industriella anläggningar. Mätningen sker med ultraljudsteknik utan rörliga delar, vilket ger hög mätnoggrannhet över hela flödesområdet, upp till noggrannhetsklass R400. Den höga känsligheten möjliggör tillförlitlig mätning även vid mycket låga flöden.

Mätaren är utrustad med ett elektroniskt räkneverk och ett tydligt 8-siffrigt LCD-display för direkt avläsning. Förbrukningsdata lagras i ett internt minne med historik och tidsstämplar. Inbyggda larmfunktioner indikerar bland annat bakflöde, läckage, onormala flöden samt andra driftavvikelser.

Konstruktionen är robust och kompakt med kapslingsklass IP68, vilket möjliggör installation i fuktiga och utsatta miljöer. Den statiska mätprincipen gör mätaren i princip underhållsfri och okänslig för partiklar såsom sand samt hydrauliska påfrestningar som tryckslag och överlastflöden. Mätaren påverkas inte av magnetiska fält och är konstruerad för att förhindra manipulation.

AT 7451 kan installeras i valfri inbyggnadsläge, horisontellt eller vertikalt, under förutsättning att flödesriktningen följer märkning på mätarkroppen. Konstruktionen utesluter mätning av luft i ledningarna och uppfyller gällande MID-krav. Anslutningar är utförda med gängor enligt EN ISO 228-1 för enkel integration i befintliga rörsystem.

Tekniska data

Huvudmaterial: Mässing

Ingående material: Plaster

Temperatur (°C): 0 - 50

Tryckklass (PN): 16

Anslutning: Utvändig gänga ISO 228-1 (G, BSPP)

ETIM klassning: EC004485 - Vattenmätare

BK04 kod: 20716 Vattenmätare

IP klass: IP68

Produktens färg: RAL 9001 - Gräddvit, RAL 9005 - Kolsvart

Installation och underhåll

Flödesriktning: Enkelriktad

Möjlig montageposition: Vertikal, Horisontell

Mätaren kan installeras i alla inbyggnadslägen. Observera att vid vertikalt fallrörsmontage
kommer mätarens LCD att bli placerad upp och ner. Mätaren börjar att
mäta direkt vid installation, kommunikationen aktiveras efter att 5 liter har passerat.

För att säkerställa vattenmätarens långsiktiga drift, skall installationen alltid utföras
med vattenmätarkonsol (se under tillbehör). Avstängningsventiler skall alltid
monteras på konsolens in- och utlopp. Återströmningsskyddet efter vattenmätaren
skall vara en skyddsmodul typ EA (kontrollerbar backventil) AT 1159A med
avstängningsventil monterad på inloppssidan, alternativt monteras patronbackventil
i mätarens utlopp.
