Lägenhetsmätare AT 7080E

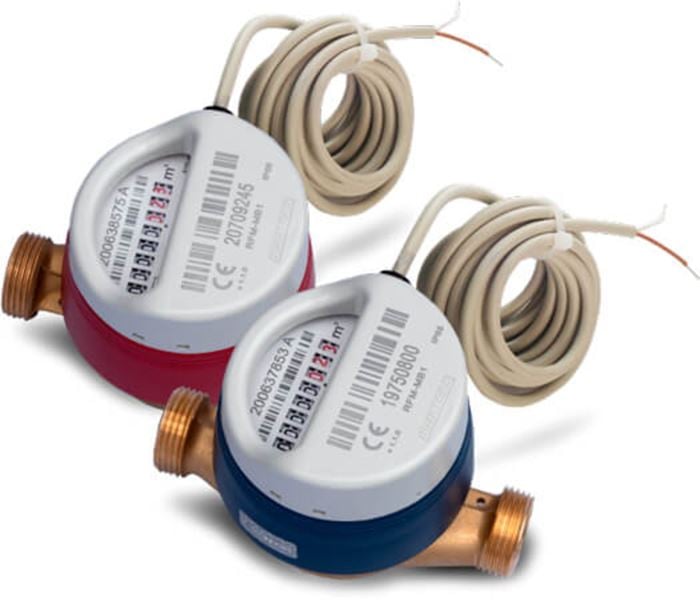

Liten kompakt torrlöpande enstrÄlig lÀgenhetsmÀtare för registrering av förbrukad mÀngd tappkall- eller varmvatten. Antingen med integrerad M-bus eller utan. MÀtaren anvÀnds lÀmpligen för 1-2 lÀgenheter, enbostadshus eller mindre mÀtenheter. MÀtnoggrannhet vid horisontellt montage Àr R100, vid vertikalt montage R50.

DimensionsomrÄde (DN)15 - 20
Tryckklass (PN)16
Temperatur (°C)1 - 90
HuvudmaterialMĂ€ssing

Varianter

Artikelnummer Utförande DN Q3 (m3/h) Mått A (mm) Avs.datum Bruttopris Antal
AT 7080E20VV Varmvatten 20 4 130 Förfrågan Förfrågan Offert
AT 7080E15KV Kallvatten 15 2,5 110 Förfrågan Förfrågan Offert
AT 7080E15KVM Kallvatten integrerad M-bus 15 2,5 110 Förfrågan Förfrågan Offert
AT 7080E15VV Varmvatten 15 2,5 110 Förfrågan Förfrågan Offert
AT 7080E20KV Kallvatten 20 4 130 Förfrågan Förfrågan Offert
AT 7080E20VVM Varmvatten integrerad M-bus 20 4 130 Förfrågan Förfrågan Offert
AT 7080E15VVM Varmvatten integrerad M-bus 15 2,5 110 Förfrågan Förfrågan Offert
AT 7080E20KVM Kallvatten integrerad M-bus 20 4 130 Förfrågan Förfrågan Offert

Produktinformation

AnvÀndningsomrÄde

För mÀtning av kallt och varmt vatten i lÀgenheter, enbostadshus eller mindre mÀtenheter med registrering av förbrukad mÀngd.

AMA-text

UG MĂ€tare

LĂ€genhetsmĂ€tare i mĂ€ssing, AT 7080E...KV alt. VV för kallt/varmt tappvatten, Q3
. mÂł/h, DN ...., PN16. M-suffix anger integrerad M-Bus för fjĂ€rravlĂ€sning.

KvalitetssÀkring

2011/65/EU (RoHS), 2014/32/EU (MID)

Produkten Àr CE-mÀrkt

DricksvattengodkÀnnande: WRAS (UK), ACS (F)
Svenskt TypgodkÀnnande (Kiwa)

MÀrkning pÄ produkt: MÀrkning pÄ produkt: MÀtaren Àr mÀrkt med Q3, R-tal, temperaturklass, CE, MID-godkÀnnandenummer.

MĂ„tt och vikt

DimensionsomrÄde (DN): 15 - 20

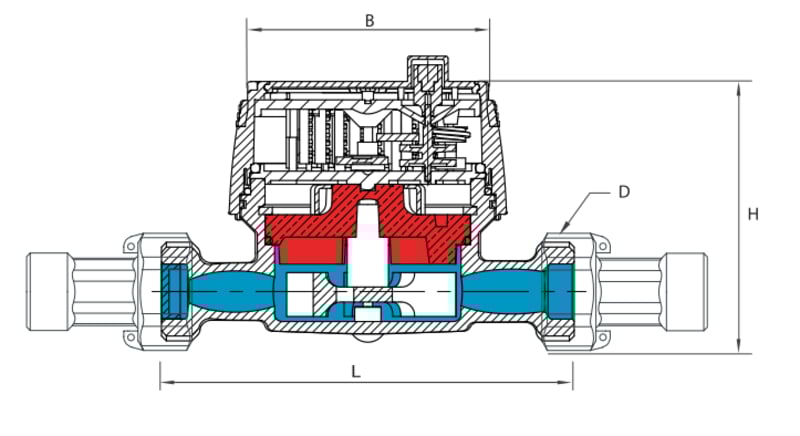

MĂ„ttabell AT 7080E

Artikelnummer7080E20VV7080E15KV7080E15KVM7080E15VV7080E20KV7080E20VVM7080E15VVM7080E20KVM
L130110110110130130110130
H7373897373898989
B7474747474747474
Nettovikt (kg)0.60.50.50.50.60.70.50.7
MÄttet "D" Àr 3/4" för DN15 och 1" för DN20

Funktion och konstruktion

VattenmÀtaren Àr av torrlöpande enstrÄlig vinghjulstyp. Vinghjulet Àr den enda rörliga delen i vattnet och nedvÀxling sker helt torrlöpande med magnetkoppling.

Rullsifferverk med 8 siffror. Röda siffertrissorna visar minsta avlÀsning i liter.

RÀkneverket kan vridas 360° för att erhÄlla bekvÀm avlÀsning av mÀtarens rullsifferverk. MÀtarens visartavla Àr skyddad mot yttre magnetisk pÄverkan. MÀtaren Àr IP68-klassad. MÀtarens MÀtnoggrannhet Àr R100 för horisontellt lÀge med mÀtartavlan uppÄt, och R50 för vertikalt lÀge och horisontellt med tavlan Ät sidan. MÀtaren ska inte monteras med mÀtartavlan nedÄt.

MÀtaren Àr förberedd för montering av optiska kommunikationsmoduler, som trÄdad M-bus, för anslutning mot fjÀrravlÀsningssystem enligt EN 13757-2/3. Telegrammet visar mÀtarindex. Upplösningen pÄ mÀtarindex Àr 1 liter. AvlÀsning kan göras via primÀr- eller sekundÀradress. Modulen strömförsörjs via M-Bus-systemet under normal drift. Den Àr Àven utrustad med ett inbyggt backupbatteri med cirka 1 Ärs livslÀngd, vilket sÀkerstÀller funktion vid tillfÀlliga spÀnningsbortfall samt under perioden frÄn leverans till installation.. MÀtare drar en M-bus lastenhet och arbetar pÄ 2400 baud.

Tekniska data

Huvudmaterial: MĂ€ssing

IngÄende material: Plaster

Temperatur (°C): 1 - 90

Tryckklass (PN): 16

Anslutning: UtvÀndig gÀnga ISO 228-1 (G, BSPP)

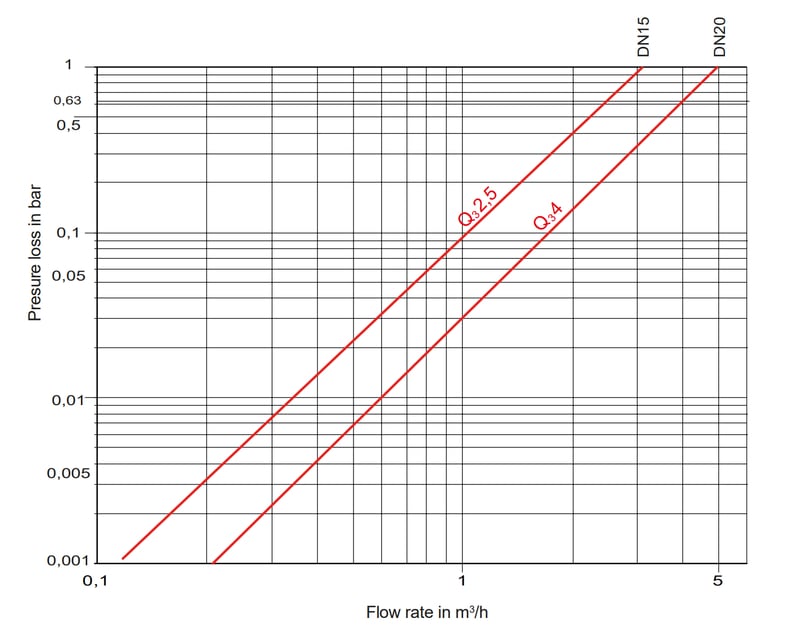

Tryckfallsdiagram

Installation och underhÄll

Flödesriktning: Enkelriktad

Möjlig montageposition: Vertikal, Horisontell

Möjlig montageposition notering: Ej möjligt att montera mÀtartavlan nedÄt.

MÀtarna kan monteras bÄde horisontellt och vertikalt eller med siffertavlan liggande Ät sidan.
För att sÀkerstÀlla vattenmÀtarens lÄngsiktiga drift, skall installationen alltid utföras med vattenmÀtarkonsol (se under tillbehör). AvstÀngningsventiler skall alltid monteras pÄ konsolens in- och utlopp. Innan vattenmÀtaren monteras, Àr det viktigt att renspola rörledningen. Montera mÀtaren med dess flödespil i rÀtt flödesriktning.
