Torrlöpande ringkolvmätare av komposit för mätning av kallvatten med mätnoggrannhet R160. För horisontellt/vertikalt montage. Förberedd för puls-/data (M-bus/wMBus typ AT 7275CY.
| Dimensionsområde (DN) | 15 - 40 |
|---|---|
| Tryckklass (PN) | 16 |
| Temperatur (°C) | 10 - 50 |
| Huvudmaterial | Mässing |
| Artikelnummer | DN | Q3 (m3/h) | Mått A (mm) | Antal | ||
|---|---|---|---|---|---|---|
| AT 7430B15-2,5 | 15 | 2,5 | 110 | 2025-07-01 | 1 640 SEK | |
| AT 7430B20-2,5 | 20 | 2,5 | 190 | 2025-07-01 | 1 770 SEK |

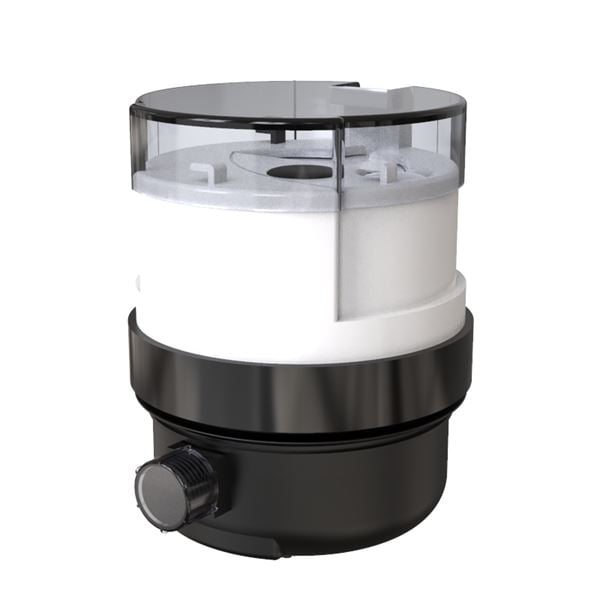

Kommunikationsmodul till AT 7420B, AT 7430B, AT 7051 och AT 7110B. IP 68 (hermetiskt tillsluten).
Välj
Vattenmätarkonsol, i rostfritt utförande. Finns med justerbart väggavstånd, inbyggd backventil och…
VäljMätning av tappkallvatten med registrering av förbrukad mängd. Vattenmätaren är en torrlöpande ringkolvmätare med MID R160 (Ratio) alternativt klass C, vilket innebär extremt hög mätnoggrannhet redan vid låga flöden. Förberedd för fjärravläsning via separat givare med puls-, wM-Bus eller M-Bus.
Mätaren skall ej användas i kylsystem med tillsatser av glykol eller liknande, ej heller i industriapplikationer eller liknande system där det finns risk för kraftiga tryckslag, exempelvis där magnetventiler är monterade.
UG Mätare
Torrlöpande ringkolvmätare R160 med vridbart mäthuvud för kallvatten AT 7430B-...., Q3.... m³/h, DN ...., PN 16, i komposit. Förberedd för montage av fjärravläsningsmodul typ AT 7275CY-... för puls-, M-Bus och wM-Busgivare typ Cyble.
2014/32/EU (MID)
Produkten är CE-märkt
Märkning på produkt: Mätartavlan är märkt Itron Aquadis och försedd med streckkod av serienummer. MID-märkt mätare är märkt med Q3, R-tal, tillverkningsår, CE och serienummer.
Byggvarubedömning: Accepteras
BVB ID: 50391
SundaHus: C+
Reach datum: 2019-05-08
Reachnotering: Produkten omfattas EJ av REACH
| Pos | Komponent | Material |
|---|---|---|
| 1 | Hus och insatsring | Mässing (CuZn40Pb2) (CW617N) (2.0402) |
| 2 | Mätinsats | |
| 3 | Räkneverk | |
| 4 | Axlar | |
| 5 | O-ringar |
Dimensionsområde (DN): 15 - 40

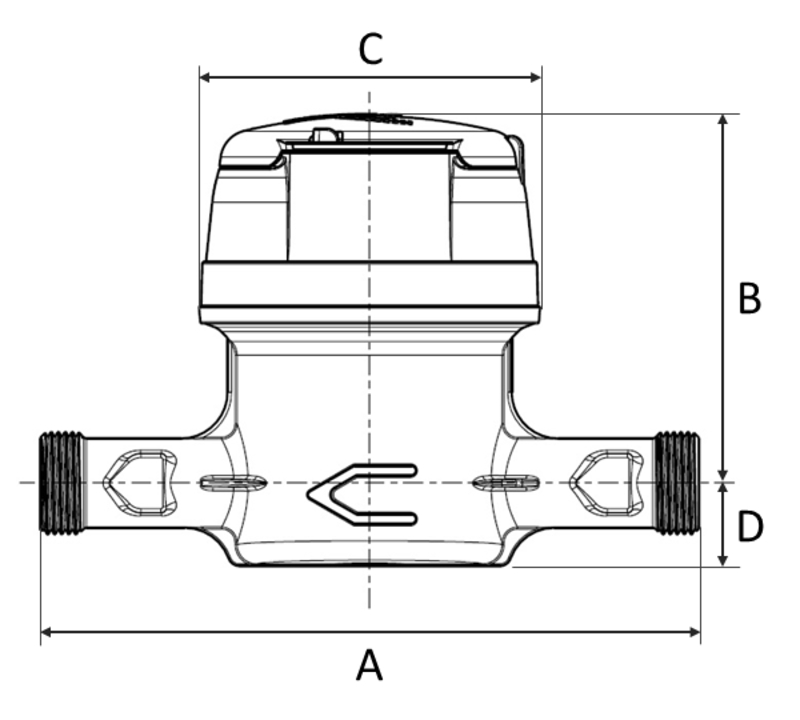

| DN | A | B | C | D | Nettovikt (kg) |
|---|---|---|---|---|---|
| 15 | 110 | 93 | 85 | 22 | 0.9 |
| 20 | 190 | 93 | 85 | 22 | 0.9 |
Vattenmätaren är en torrlöpande volymetrisk ringkolvmätare med mättnoggannhet Ratio R160 eller klass C. Detta innebär att mätaren mäter extremt noggrant redan vid lågt flöde. Ringkolvmätarens konstruktion tillåter montage av mätaren i alla inbyggnadslägen med undantag av mäthuset neråt. Ringkolvmätaren har ingen efterrotation. Mätaren har en självrensande funktion och går aldrig mot plus under sin utesittningstid. Denna funktion gör att mätaren klarar vattenkvaliteter som för vinghjulsmätare ger stora plussvärden under sin utesittningstid.
Ringkolvmätaren är försedd med indikatorvisare för anslutning av fjärravläsningsmodul typ Cyble, med puls, wM-Bus eller M-Bus. Se separat produktblad AT 7275CY.Cyble är ett induktivt AMR-system (Automatic Reading System) för fjärravläsning och överföring av mätvärden från vattenmätare till mätinsamlingssystem. Via en metallförsedd indikatorvisare avläses Cyble-givarens rotationsfrekvens induktivt. Fjärravläsning av typ Cyble påverkas inte av någon extern magnet och har därför hög manipulationssäkerhet.
Cyblegivaren kan monteras direkt eller i efterhand, på mätarens glas i förberedda fästpunkter med hjälp av medföljande skruvar. Med givaren följer dessutom ett specialanpassat skyddslock som monteras i samband med montage av givaren.
Dränkbara mätare (koppar-glas-utförande) har även en separat skyddsring som skall monteras.
AT 7430B är tillverkad i komposit. Detta innebär att mätarens tillverkningsprocess är miljövänlig genom bl.a lägre energiåtgång och avsaknad av tungmetaller som bly, zink och koppar. Materialet i mätaren är till 100 % återvinningsbart och har hög resistens mot klor och andra ämnen som kan förekomma i dricksvatten. Komposit har samma styrka som t.ex. mässing men med en betydligt högre elasticitet, vilket gör att mätarhuset absorberar tryckslag bättre utan att skadas. Materialets låga vikt gör den också enklare att förvara, hantera och transportera.
Huvudmaterial: Mässing
Huvudmaterialkod: Mässing (CuZn40Pb2) (CW617N) (2.0402)
Ingående material: Mässing, Övrigt
Ingående materialkod: Mässing (CuZn40Pb2) (CW617N) (2.0402), Komposit
Temperatur (°C): 10 - 50
Tryckklass (PN): 16
Anslutning: Utvändig gänga ISO 228-1 (G, BSPP)
ETIM klassning: EC004485 - Vattenmätare
BK04 kod: 20716 Vattenmätare
IP klass: IP68

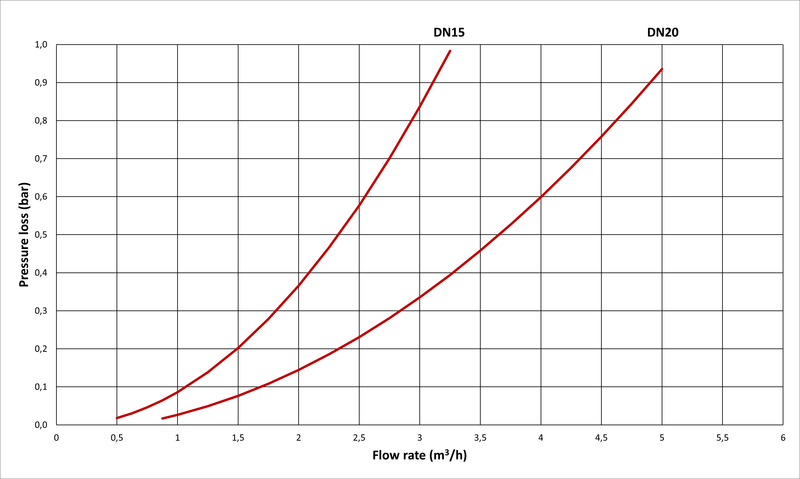

| Artikelnummer | Q3 (m3/h) | Q1 (l/h) | Q2 (l/h) | Q4 (m3/h) | |||||
|---|---|---|---|---|---|---|---|---|---|
| 7430B15-2,5 | 2.5 | 15.6 | 25 | 3.125 | |||||
| 7430B20-2,5 | 2.5 | 15.6 | 25 | 3.125 | |||||
| Största tillåtna felvisning Q1–Q2 ± 5 % Q2–Q4 ± 2 % |
|||||||||
Flödesriktning: Enkelriktad
Möjlig montageposition: Vertikal, Horisontell
Möjlig montageposition notering: Med undantag för mäthuset neråt.
Mätaren kan installeras i alla inbyggnadslägen, med undantag av mäthuset neråt. För att säkerställa vattenmätarens långsiktiga drift, skall installationen alltid utföras med vattenmätarkonsol (se under tillbehör). Avstängningsventiler skall alltid monteras på konsolens in- och utlopp. Återströmningsskyddet efter vattenmätaren skall vara en skyddsmodul typ EA (kontrollerbar backventil) AT 1159 med avstängningsventil monterad på inloppssidan, alternativt monteras patronbackventil AT 7059 i mätarens utlopp.
Innan vattenmätaren monteras, är det viktigt att renspola rörledningen. Montera mätaren med dess flödespil i rätt flödesriktning.
För installation av fjärravläsningsmodul, se produktblad 7275CY.
Återströmningsskydd
Alla vattenmätare på inkommande ledning för dricksvatten, skall enligt Boverkets byggregler BBR och den Svenska standarden SS-EN 1717 vara försedda med återströmningsskydd. Patronbackventilen AT 7059 uppfyller alla ställda krav på återströmningsskydd och monteras i ringkolvmätarens utlopp.
