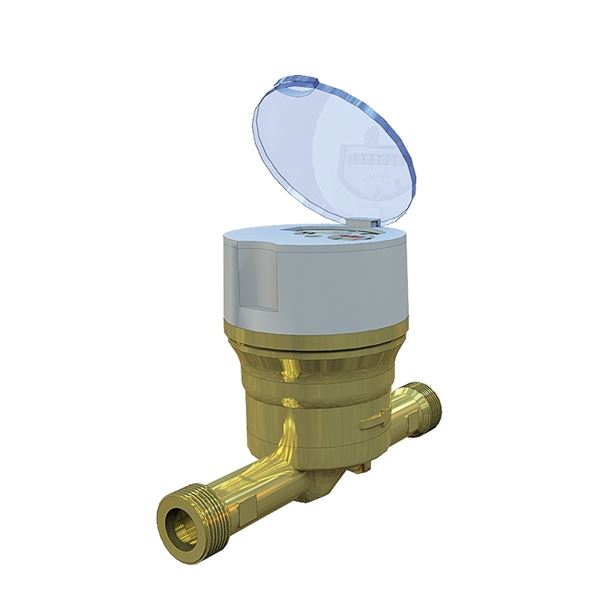

Torrlöpande ringkolvmÀtare för mÀtning av kallvatten med mÀtnoggrannhet R160. För horisontellt/vertikalt montage. Förberedd för puls-/data (M-bus/wMBus typ AT 7275CY.
DimensionsomrÄde (DN) | 15 - 40 |
---|---|
Tryckklass (PN) | 16 |
Temperatur (°C) | 0 - 50 |
Huvudmaterial | MĂ€ssing |
Artikelnummer | DN | Q3 (m3/h) | Mått A (mm) | Antal | ||
---|---|---|---|---|---|---|
AT 7420B15-2,5 | 15 | 2,5 | 110 | 2025-07-22 | 1 660 SEK | |
AT 7420B20-4 | 20 | 4 | 190 | 2025-07-22 | 2 040 SEK | |
AT 7420B25-10 | 25 | 10 | 260 | 2025-07-22 | 5 900 SEK | |
AT 7420B25-6,3 | 25 | 6,3 | 260 | 2025-07-22 | 5 400 SEK | |
AT 7420B40-16 | 40 | 16 | 300 | 2025-07-22 | 9 100 SEK |
MÀtning av tappkallvatten med registrering av förbrukad mÀngd. VattenmÀtaren Àr en torrlöpande ringkolvmÀtare med MID R160 (Ratio) alternativt klass C, vilket innebÀr extremt hög mÀtnoggrannhet redan vid lÄga flöden. Förberedd för fjÀrravlÀsning via separat givare med puls-, wM-Bus eller M-Bus.
MÀtaren skall ej anvÀndas i kylsystem med tillsatser av glykol eller liknande, ej heller i industriapplikationer eller liknande system dÀr det finns risk för kraftiga tryckslag, exempelvis dÀr magnetventiler Àr monterade.
UG MĂ€tare
Torrlöpande ringkolvmÀtare R160 med vridbart mÀthuvud för kallvatten AT 7420B-...., Q3.... m³/h, DN ...., PN 16, i mÀssing. Förberedd för montage av fjÀrravlÀsningsmodul typ AT 7275CY-... för puls-, M-Bus och wM-Busgivare typ Cyble.
2014/32/EU (MID)
Produkten Àr CE-mÀrkt
MÀrkning pÄ produkt: MÀtartavlan Àr mÀrkt Itron Aquadis AT 7420B och försedd med streckkod av serienummer. MID-mÀrkt mÀtare Àr mÀrkt med Q3, R-tal, tillverkningsÄr, CE och serienummer.
Byggvarubedömning: Undviks
BVB ID: 56864
SundaHus: C-
Omfattas av anmÀlningsplikt enligt REACH
Reachnotering: Bly (CAS 7439-92-1) >0,1%. StÀller inga krav pÄ hantering. SCIP-nr pÄ artikelnivÄ.
Artikelnummer | SCIP nummer |
---|---|
7420B15-2,5 | |
7420B20-4 | 0344fdf1-245d-46ba-b09b-23f036ec5289 |
7420B25-10 | |
7420B25-6,3 | e009e4f5-7a50-4a72-91ad-0090f18b6c5f |
7420B40-16 |
Pos | Komponent | Material |
---|---|---|
1 | Hus och insatsring | MĂ€ssing (CuZn40Pb2) (CW617N) (2.0402) |
2 | MĂ€tinsats | |
3 | RĂ€kneverk | |
4 | Axlar | |
5 | O-ringar |
DimensionsomrÄde (DN): 15 - 40

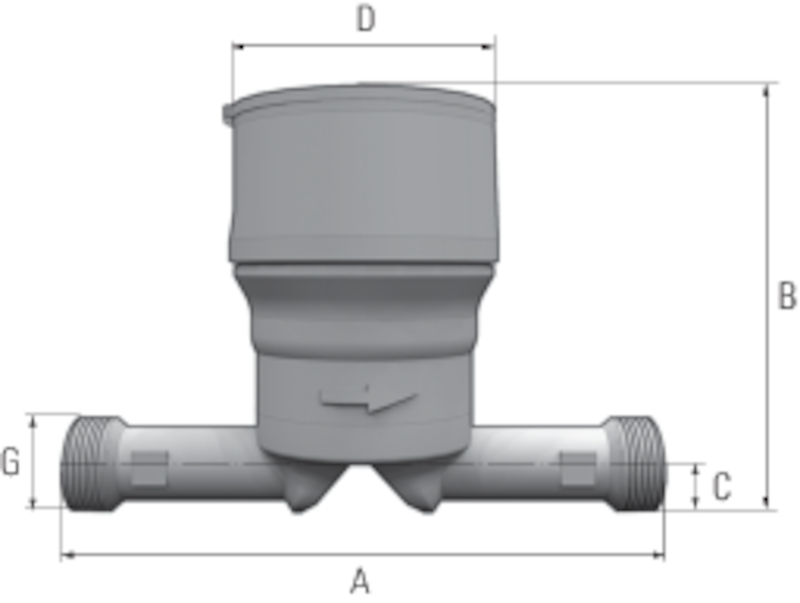

Artikelnummer | A | B | C | D | Nettovikt (kg) |
---|---|---|---|---|---|
7420B15-2,5 | 110 | 115 | 22 | 85 | 1.1 |
7420B20-4 | 190 | 143 | 20 | 88 | 1.7 |
7420B25-10 | 260 | 178 | 55 | 140 | 5.4 |
7420B25-6,3 | 260 | 143 | 42 | 104 | 2.6 |
7420B40-16 | 300 | 180 | 57 | 140 | 6.2 |
VattenmÀtaren Àr en torrlöpande volymetrisk ringkolvmÀtare med mÀttnoggannhet Ratio R160 eller klass C. Detta innebÀr att mÀtaren mÀter extremt noggrant redan vid lÄgt flöde. RingkolvmÀtarens konstruktion tillÄter montage av mÀtaren i alla inbyggnadslÀgen med undantag av mÀthuset nerÄt. RingkolvmÀtaren har ingen efterrotation. MÀtaren har en sjÀlvrensande funktion och gÄr aldrig mot plus under sin utesittningstid. Denna funktion gör att mÀtaren klarar vattenkvaliteter som för vinghjulsmÀtare ger stora plussvÀrden under sin utesittningstid.
RingkolvmÀtaren Àr försedd med indikatorvisare för anslutning av fjÀrravlÀsningsmodul typ Cyble, med puls, wM-Bus eller M-Bus. Se separat produktblad AT 7275CY. Cyble Àr ett induktivt AMR-system (Automatic Reading System) för fjÀrravlÀsning och överföring av mÀtvÀrden frÄn vattenmÀtare till mÀtinsamlingssystem. Via en metallförsedd indikatorvisare avlÀses Cyble-givarens rotationsfrekvens induktivt. FjÀrravlÀsning av typ Cyble pÄverkas inte av nÄgon extern magnet och har dÀrför hög manipulationssÀkerhet.
Cyblegivaren kan monteras direkt eller i efterhand, pÄ mÀtarens glas i förberedda fÀstpunkter med hjÀlp av medföljande skruvar. Med givaren följer dessutom ett specialanpassat skyddslock som monteras i samband med montage av givaren.
DrÀnkbara mÀtare (koppar-glas-utförande) har Àven en separat skyddsring som skall monteras.

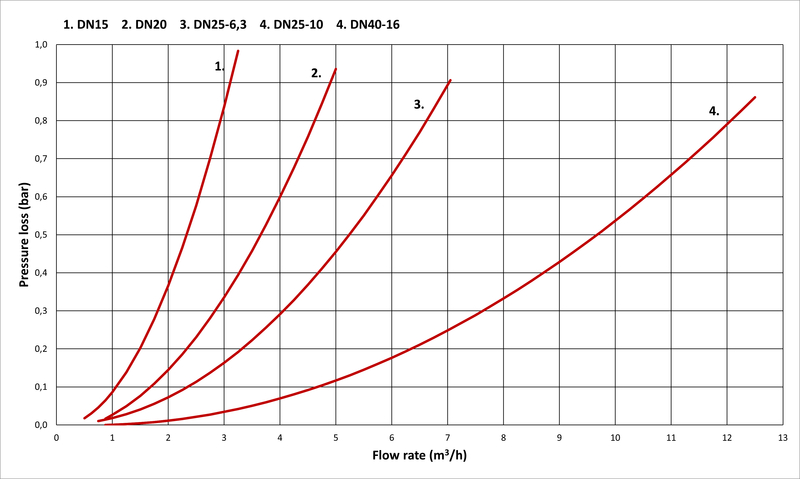

Vid dimensionering kan tryckfallet i vattenmÀtare tillÄtas uppgÄ till 0,5 bar (500 mbar) vid sannolikt flöde enligt Svenskt Vattens föreskrift P100.
Huvudmaterial: MĂ€ssing
Huvudmaterialkod: MĂ€ssing (CuZn40Pb2) (CW617N) (2.0402)
IngÄende material: MÀssing
IngÄende materialkod: MÀssing (CuZn40Pb2) (CW617N) (2.0402)
Temperatur (°C): 0 - 50
Tryckklass (PN): 16
Anslutning: UtvÀndig gÀnga ISO 228-1 (G, BSPP)
ETIM klassning: EC004485 - VattenmÀtare
IP klass: IP68
Artikelnummer | Q3 (m3/h) | Q1 (l/h) | Q2 (l/h) | Q4 (m3/h) | ||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
7420B15-2,5 | 2.5 | 15.6 | 25 | 3.125 | ||||||||||||||||||||
7420B20-4 | 4 | 25 | 40 | 5 | ||||||||||||||||||||
7420B25-10 | 10 | 63 | 100 | 12.5 | ||||||||||||||||||||
7420B25-6,3 | 6.3 | 39 | 63 | 7.9 | ||||||||||||||||||||
7420B40-16 | 16 | 100 | 160 | 20 | ||||||||||||||||||||
Största tillĂ„tna felvisning Q1âQ2 ± 5 % Q2âQ4 ± 2 % |
Flödesriktning: Enkelriktad
Möjlig montageposition: Horisontell, Vertikal
Möjlig montageposition notering: Med undantag för mÀthuset nerÄt.
MÀtaren kan installeras i alla inbyggnadslÀgen, med undantag av mÀthuset nerÄt. För att sÀkerstÀlla vattenmÀtarens lÄngsiktiga drift, skall installationen alltid utföras med vattenmÀtarkonsol (se under tillbehör). AvstÀngningsventiler skall alltid monteras pÄ konsolens in- och utlopp. Alla vattenmÀtare pÄ inkommande ledning för dricksvatten, skall enligt Boverkets byggregler BBR och den Svenska standarden SS-EN 1717 vara försedda med Äterströmningsskydd. Patronbackventilen AT 7059 uppfyller alla stÀllda krav pÄ Äterströmningsskydd och monteras i ringkolvmÀtarens utlopp.
Innan vattenmÀtaren monteras, Àr det viktigt att renspola rörledningen. Montera mÀtaren med dess flödespil i rÀtt flödesriktning.
FjÀrravlÀsningsmodul typ Cyble:
MÀtaren Àr försedd med en indikatortrissa som registrerar mÀtarstÀllning, flödesriktning mm. i en fjÀrravlÀsningsmodul typ Cyble, som monteras fast pÄ mÀtarglaset. Kommunikationsmodulen bestÀlls i utförande för pulser med 1 / 10 / 100 liter per puls, wM-Bus eller M-Bus. För mer teknisk information, se vidare separat produktblad AT 7275CY.
Vid debitering av hushÄllsförbrukning efter mÀtarens registrering skall SWEDACs föreskrifter STAFS 2007:2 följas, vilket innebÀr Äterkommande kontroll (mÀtarrevision) med ett intervall pÄ max 10 Är för Q3 4 och 5 Är för Q3 10 -16. Kontroll och revision utföres av mÀtarverkstad som Àr ackrediterat kontrollorgan. Vid denna revision utbytes de förekommande slitagedelarna. Reservdelar för detta finns i separat reservdelsförteckning.
