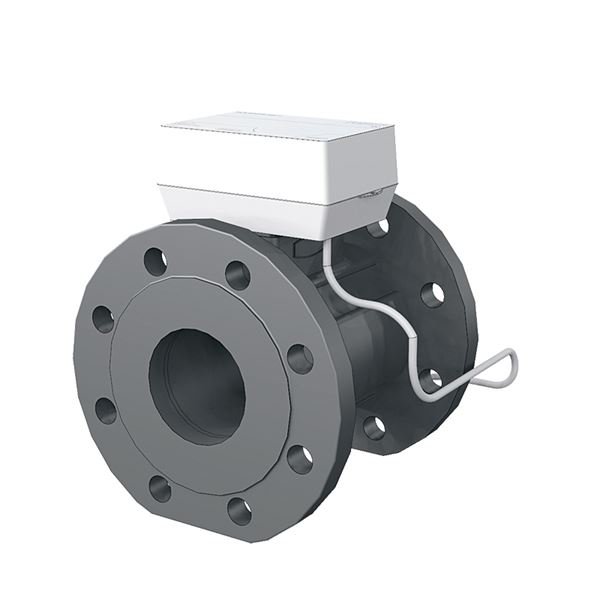

Flänsad kallvattenmätare av typ ultraljud med mätnoggrannhet R800. Stort flödesområde och lågt tryckfall. Integrerad trådad M-Bus/puls. Kan monteras både horisontellt och vertikalt.
| Dimensionsområde (DN) | 50 - 200 |
|---|---|
| Tryckklass (PN) | 16 |
| Temperatur (°C) | 0 - 50 |
| Huvudmaterial | Gråjärn |
| Artikelnummer | DN | Q3 (m3/h) | Mått A (mm) | Antal | ||
|---|---|---|---|---|---|---|
| AT 7150-50-25 | 50 | 25 | 200 | 2025-07-02 | 16 000 SEK | |
| AT 7150-65-40 | 65 | 40 | 200 | 2025-07-02 | 17 800 SEK | |
| AT 7150-80-63 | 80 | 63 | 225 | 2025-07-02 | 21 400 SEK | |
| AT 7150-100-100 | 100 | 100 | 250 | 2025-07-02 | 23 700 SEK | |
| AT 7150-125-160 | 125 | 160 | 250 | 2025-07-02 | 31 700 SEK | |
| AT 7150-150-250 | 150 | 250 | 300 | 2025-07-02 | 42 300 SEK | |
| AT 7150-200-400 | 200 | 400 | 350 | 2025-11-28 | 53 000 SEK |
Mätning av tappkallvatten med registrering av förbrukad mängd. Lämplig för distributions- och pumpanläggningar och när låg tryckförlust är önskvärd. Mätaren har integrerad fjärravläsning för trådad M-Bus/puls.
UG Mätare
Kallvattenmätare AT 7150.... av ultraljudstyp typ Hydrus, R=800, Q3 .... m³/h, DN .... med flänsar PN 16. Integrerad fjärravläsning för trådad M-Bus/puls.
Produkten är CE-märkt
MID-certifikat MID DE-19-MI001-PTB011
Standard ISO 4064, EN 14154, OIML R49
Hygienkonformitet KTW/W270, ACS, WRAS
Märkning på produkt: Kallvattenmätaren är svartmed grått räkneverk och plastlock. Mätartavlan är märkt HYDRUS, Q3, R-tal, tillverkningsår, CE och serienummer.
| Pos | Komponent | Material |
|---|---|---|
| 1 | Hus | Gråjärn |
| 2 | Målning |
Dimensionsområde (DN): 50 - 200

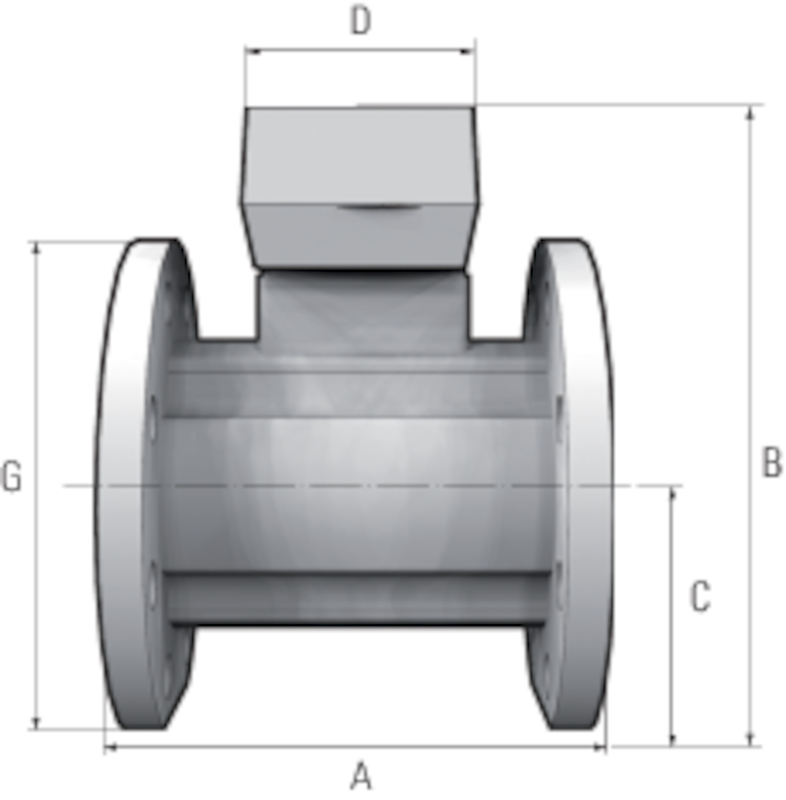

| DN | A | B | C | D |
|---|---|---|---|---|
| 50 | 200 | 195 | 74 | 98 |
| 65 | 200 | 230 | 87 | 98 |
| 80 | 225 | 242 | 95 | 98 |
| 100 | 250 | 270 | 105 | 98 |
| 125 | 250 | 297 | 120 | 98 |
| 150 | 300 | 320 | 135 | 98 |
| 200 | 350 | 376 | 161 | 98 |
AT 7150 är en statisk ultraljudsvattenmätare designad för alla tillämpningar av kallvattentillförsel som möjliggör noggrann mätning med långsiktig stabilitet under svåra förhållanden (ingen mätning av luft och okänslig för sedimentering ). Den är utvecklad inom ramen för MID och följer den europeiska förordningar och innehar certifikat för sanitär överensstämmelse (KTW / W270, ACS, WRAS och andra). Mätaren har tillverkats med omsorg för att säkerställa hög precision och reducerad standardavvikelse.
Dimensionering:
Minsta mätare som klarar angivet kontinuerligt flöde Q3väljes. Kontrollera dock att tryckfallet ej blir för stort. Med kortvarig överbelastning avses kortare tid än 1 timme per dag, eller längst 100 timmar per år.
Huvudmaterial: Gråjärn
Ingående material: Gråjärn
Temperatur (°C): 0 - 50
Tryckklass (PN): 16
Anslutning: Flänsad EN1092
ETIM klassning: EC004485 - Vattenmätare
| Artikelnummer | 7150-50-25 | 7150-65-40 | 7150-80-63 | 7150-100-100 | 7150-125-160 | 7150-150-250 | 7150-200-400 |
|---|---|---|---|---|---|---|---|
| Q3 (m3/h) | 25 | 40 | 63 | 100 | 160 | 250 | 400 |
| Q4 (m3/h) | 31.25 | 50 | 78.75 | 125 | 200 | 312.5 | 500 |
| Q2 (l/h) | 50 | 80 | 126 | 200 | 320 | 500 | 800 |
| Q1 (l/h) | 31.25 | 50 | 78.75 | 125 | 200 | 312.5 | 500 |
| Noggranhet | R800 | R800 | R800 | R800 | R800 | R800 | R800 |
| Egenskap | Specifikation |
|---|---|
| Mediatemperatur | +0,1°C … +50°C |
| Omgivningstemperatur | -10°C … +55°C |
| Förvaringstemperatur | -10°C … +70°C (>35 °C max. 4 veckor) |
| Mekanisk miljöklass | M2 |
| Elektromagnetisk miljöklass | E2 |
| Installationsposition | Horisontell (vinklad 45° eller vinklad 90°, ej nedåt ), vertikal |
| Tryckklass | PN16 |
| Strömförsörjning | 3,6 V lithium batteri (D-cell) |
| Batterilivslängd | Upp till 16 år |
| Skyddsklass | IP68 |
| Display | LCD, 9 siffror samt symboler/räknarvärden/enheter |
| - Displayvisning DN50-100 | Volym (m³ med 3 decimaler) samt flöde (m³/h med 2 decimaler) |
| - Displayvisning DN125-200 | Volum (m³ med 1 decimal ) samt flöde (m³/h med 3 decimaler ) |
Möjlig montageposition: Horisontell, Vertikal
Mätaren kan monteras i horisontell- eller vertikal ledning med mätartavlan uppåt eller åt sidan. För att undvika luftbubblor som kan störa ultraljudssignalen bör mätaren ej placeras i en högpunkt.
Tillse att anslutningsledningen är centrerad på var sida om mätaren för att undvika påfrestningar på mätarhuset. Mätaren skruvas ihop med motflänsar på röret. Använd tillbörlig flänspackning för att få installationen tät.
Kontrollera att flödesriktningen är åt samma håll som flödespilen på mätaren. Mätröret skall alltid vara vattenfyllt.
Kallvattenmätare AT 7150- Produktdatablad (PDF-fil, 471 kB)
7150- Installationsguide (PDF-fil, 1,7 MB)
