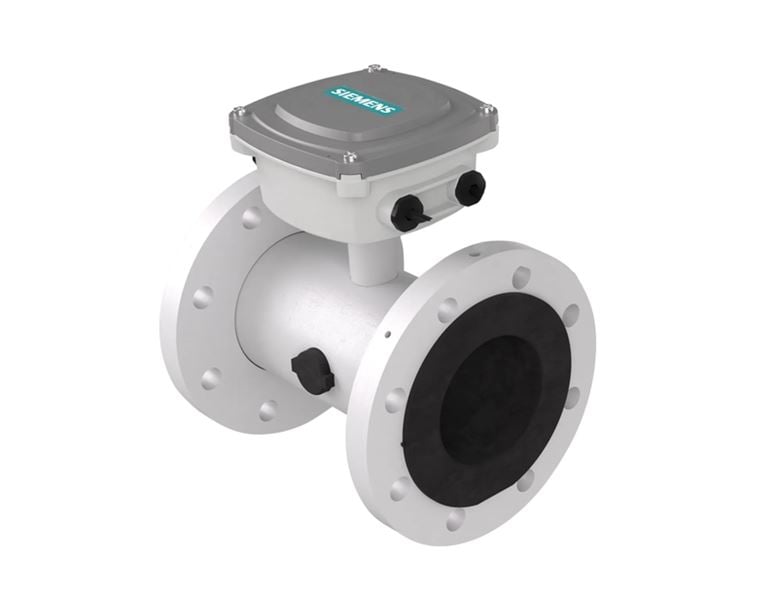

Flödesmätare AT 7185A NBR-

NBR-linern Àr utmÀrkt för vatten-, avlopps- och allmÀnna applikationer. Den Àr Àven lÀmplig för glykoler, processapplikationer, oljor och mycket motstÄndskraftig mot kolvÀten. FlödesmÀtaren kommer i flÀnsat utförande med induktiv mÀtprincip för mÀtning av flöden pÄ ledande vÀtskor.

DimensionsomrÄde (DN)15 - 1200
Tryckklass (PN)10 - 40
Temperatur (°C)-10 - 70
HuvudmaterialStÄl

Varianter

Artikelnummer DN PN Matningsspänning Korrosionsskydd Avs.datum Bruttopris Antal
AT 7185A-15 15 40 C4 (EN ISO 12944-2) Förfrågan Förfrågan Offert
AT 7185A-25 25 40 C4 (EN ISO 12944-2) Förfrågan Förfrågan Offert
AT 7185A-40 40 40 C4 (EN ISO 12944-2) Förfrågan Förfrågan Offert
AT 7185A-50 50 16 C4 (EN ISO 12944-2) Förfrågan Förfrågan Offert
AT 7185A-65 65 16 C4 (EN ISO 12944-2) Förfrågan Förfrågan Offert
AT 7185A-80 80 16 C4 (EN ISO 12944-2) Förfrågan Förfrågan Offert
AT 7185A-100 100 16 C4 (EN ISO 12944-2) Förfrågan Förfrågan Offert
AT 7185A-125 125 16 C4 (EN ISO 12944-2) Förfrågan Förfrågan Offert
AT 7185A-150 150 16 C4 (EN ISO 12944-2) Förfrågan Förfrågan Offert
AT 7185A-200 200 10 C4 (EN ISO 12944-2) Förfrågan Förfrågan Offert
AT 7185A-250 250 10 C4 (EN ISO 12944-2) Förfrågan Förfrågan Offert

Tillbehör

Signalomvandlare 7185A MAG-

Kombineras med mätröret 7185A för en komplett flödesmätare. Brett mätområde med hög mätnoggrannhet


Välj

Fjärravläsningsmoduler AT 7185A-

Kommunikationsmoduler finns som tillbehör till 7185A-MAG för att möjliggöra anslutning mot det kommunikationsgränssnitt


Välj

Produktinformation

AnvÀndningsomrÄde

För mÀtning av flöden pÄ ledande vÀtskor i slutna rörsystem. Klarar de flesta medier sÄsom kallvatten, hetvatten, avloppsvatten, vatten med glykoltillsatser, och andra korrosiva vÀtskor. MÀtaren kan nyttjas till mÄnga applikationer inom olje- och gasindustrin dessutom, till följd av att fodret (NBR) Àr motstÄndskraftig mot kolvÀten.

AMA-text

UG MĂ€tare

FlödesmÀtare, magnetisk-induktiv, AT 7185A, DN .... PN... InvÀndig lining av..... Signalomvandlare kompakt (alt. vÀgghÀngd) typ AT 7185A-MAG.

KvalitetssÀkring

2011/65/EU (RoHS), 2014/30/EU (EMC), 2014/35/EU (LVD)

Produkten Àr CE-mÀrkt

MÀrkning pÄ produkt: MÀrkning pÄ produkt: MÀtröret Àr mÀrkt med serienummer, storlek, material, temperaturomrÄde, IP-klassning, typ av liner m.m.

Energi/miljödeklaration

Omfattas av anmÀlningsplikt enligt REACH

Reach datum: 2024-01-31

Reachnotering: Bly (CAS 7439-92-1) > 0,1%.
Blyoxid (CAS 1317-36-8) > 0,1%.

Detaljförteckning

PosKomponentMaterial
1Hus och flÀnsarStÄl P250GH (1.0460)
2MÀtrörRostfritt stÄl AISI 304 (1.4301)
3LinerNBR (nitrilgummi)
4ElektroderHastelloy
5KopplingslÄdaPC (Polykarbonat)

MĂ„tt och vikt

DimensionsomrÄde (DN): 15 - 1200

MĂ„ttabell

ArtikelnummerAD1LNettovikt (kg)
7185A-15170772005
7185A-25180962006
7185A-4019512720013
7185A-501817620010
7185A-651878920012
7185A-8019310220013
7185A-10020011425017
7185A-12521014025020
7185A-15022516830027
7185A-20025021935039
7185A-25027727345056

Funktion och konstruktion

MÀtprincipen bygger pÄ Faradays induktionslag som sÀger, att nÀr en ledare (fluid) rör sig genom ett magnetfÀlt (mÀtrör) ger detta upphov till en inducerad spÀnning. Denna spÀnning Àr direkt proportionell mot flödet. MÀtvÀrdet behandlas i signalomvandlaren som ger önskad utsignal. En förutsÀttning Àr att mediets ledningsförmÄga Àr över 5 mikroS/cm.

FlödesmÀtaren bestÄr av ett mÀtrör, helt utan rörliga delar. MÀtröret Àr invÀndigt försett med ett foder (lining) för att minska risken för invÀndiga belÀggningar. Lining vÀljs efter anvÀndningsomrÄde, temperatur etc. Jordningselektroder Àr integrerade i mÀtröret.

För att erhÄlla en komplett flödesmÀtare, krÀvs det att flödessensorn bestÀlls ihop med en signalomvandlare, 7185A-MAG, som monteras direkt pÄ mÀtröret eller separat pÄ vÀgg.

Tekniska data

Huvudmaterial: StÄl

Huvudmaterialkod: StÄl P250GH (1.0460)

IngÄende material: Hastelloy, Gummi

IngÄende materialkod: Hastelloy, NBR (nitrilgummi)

Materialnotering: KolstÄl ASTM A 105 med korrosionsbestÀndig lackning enligt EN ISO 12944 kategori C4.
Elektrodmaterial bestÄr av Hastelloy C276 / 2.4819.

Temperatur (°C): -10 - 70

Tryckklass (PN): 10 - 40

Anslutning: FlÀnsad EN1092

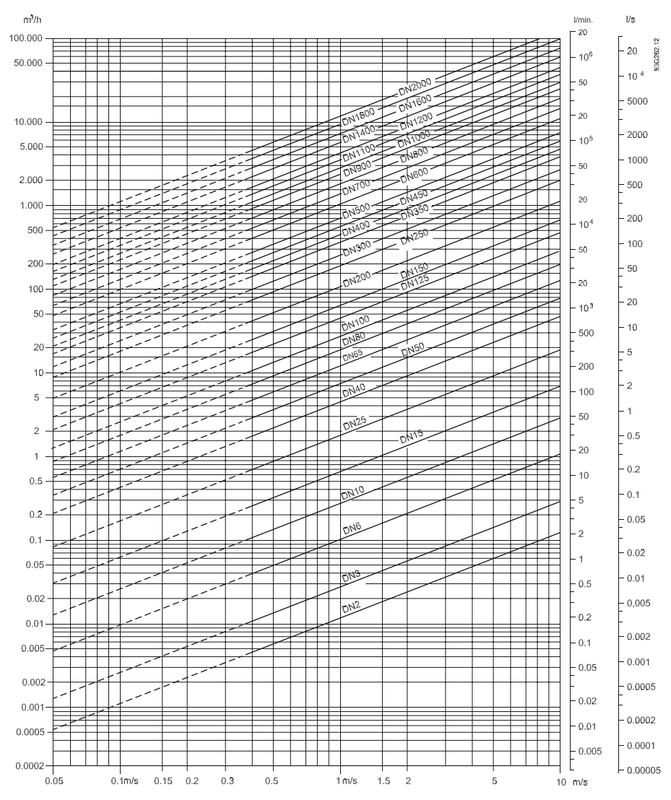

AT 7185A Storlekstabell

Teknisk data 7185A

Teknisk data mÀtrör
FlÀns (EN 1092-1)

Installation och underhÄll

Flödesriktning: Enkelriktad

Möjlig montageposition: Vertikal, Horisontell

FlödesmÀtaren ska installeras sÄ att mÀtröret alltid Àr fyllt med vÀtska, i horisontellt lÀge eller vertikalt. Undvik högpunkter eller fallrörsledningar.

RakstrÀckor pÄ minst 5xD före mÀtare och 3xD efter krÀvs. Eventuell nedkoning kan dock inrÀknas i rakstrÀckan. VÀlj en plats dÀr flödet inte Àr pulserande, samt undvik plats dÀr mÀtaren Àr utsatt för elektromagnetisk störning.

I övrigt hÀnvisas till separat bruksanvisning.
