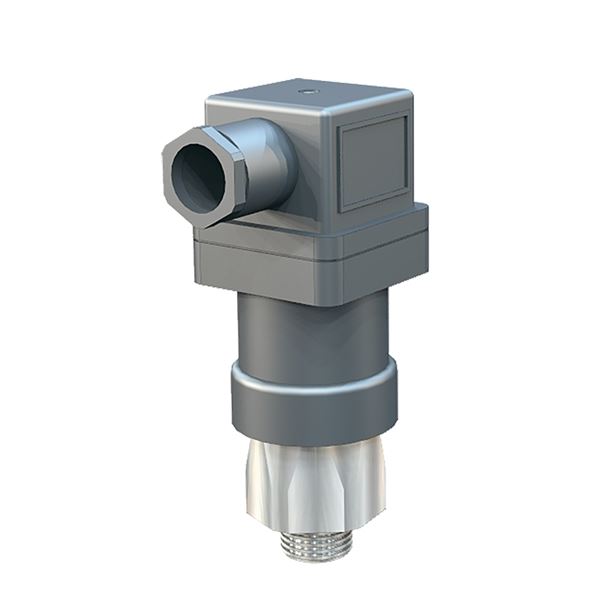

Tryckvakt för övervakning av trycket inom generella applikationer inom industrin. Kompakt tryckvakt i rostfritt stål med mikrobrytare för spänning upp till 250 V. Mycket bra övertryckstålighet. Kraftigt kontaktdon för enkel inkoppling. Vanliga användningsområden är vattenapplikationer eller applikationer för andra medier som är kompatibla med rostfritt stål.
| Dimensionsområde (DN) | 8 |
|---|---|
| Temperatur (°C) | -40 - 100 |
| Huvudmaterial | Rostfritt stål |
| Artikelnummer | Utförande | Temperatur (°C) | Mätområde | Information om display | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 7754-5 | Vakt | -40 - 100 | 0,5 - 5 | 2026-01-14 | 3 390 SEK | ||
| AT 7754-10 | Vakt | -40 - 100 | 1 - 10 | 2026-01-14 | 3 240 SEK |
Tryckvakt för övervakning av trycket inom generella applikationer inom industrin.
UBC.31 Givare för tryck, rörmonterade, stegvisa elektriska
2006/95 EEC (LVD)
Produkten är CE-märkt
2006/95 EEC (LVD)
Produkten är CE-märkt.
Märkning på produkt: På tryckvakten finns märkning med tillverkarens namn, mätområde, serienummer och CE-märkning.
| Pos | Komponent | Material |
|---|---|---|
| 1 | Hus | Rostfritt stål AISI 303 (1.4305) |
| 2 | Kopplingshuvud | Plaster |
| 3 | Membran och tätningar | NBR (nitrilgummi) |
Dimensionsområde (DN): 8

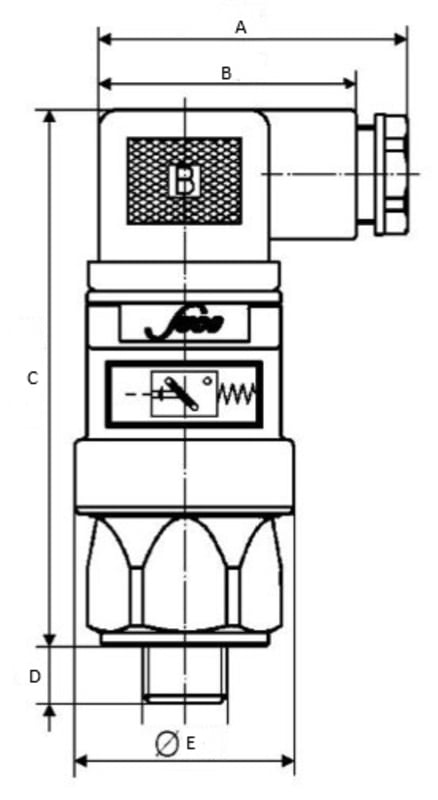

| Artikelnummer | A | B | C | D | E | Nettovikt (kg) |
|---|---|---|---|---|---|---|
| 7754-5 | 50 | 40 | 83 | 9 | 34 | 0.1 |
| 7754-10 | 50 | 40 | 83 | 9 | 34 | 0.1 |
Tryckvakt för övervakning av trycket inom generella applikationer inom industrin. Vakt av membrantyp används då arbetstrycket ej överstiger 100 bar. Membranvakt innebär att mediat trycker på ett membran som via en mekanism påverkar en mikrobrytare. Vid arbetsområde från 50 bar upp till 200 bar används vakt av typen kolvtryckvakt. Mediat trycker då på en kolv som via en mekanism som påverkar en mikrobrytare. Kolvtryckvakter skall inte användas på luft eller gaser. Spänningsmatas med max 250VAC, min 10V.
Mekanisk livslängd: 1 miljon växlingar.
Kontaktbelastning max AC: 4 A
Kontaktbelastning max DC: 0,25 A
Kontaktfunktion: Normalt öppen/normalt stängd
Huvudmaterial: Rostfritt stål
Huvudmaterialkod: Rostfritt stål AISI 303 (1.4305)
Ingående material: Rostfritt stål, Plaster
Ingående materialkod: Rostfritt stål AISI 303 (1.4305)
Temperatur (°C): -40 - 100
Anslutning: Utvändig gänga ISO 228-1 (G, BSPP)
IP klass: IP65
| Artikelnummer | Temperatur (°C) | Temperatur (°C) | Omgivningstemperatur (°C) | Omgivningstemperatur (°C) | Drifttryck bar(g) | Ansl. 1 | Ansl. 1 - spec. |
|---|---|---|---|---|---|---|---|
| 7754-5 | -40 | 100 | -20 | 80 | Utvändig gänga ISO 228-1 (G, BSPP) | 1/4 | |
| 7754-10 | -40 | 100 | -20 | 80 | Utvändig gänga ISO 228-1 (G, BSPP) | 1/4 |
Möjlig montageposition: Vertikal, Horisontell

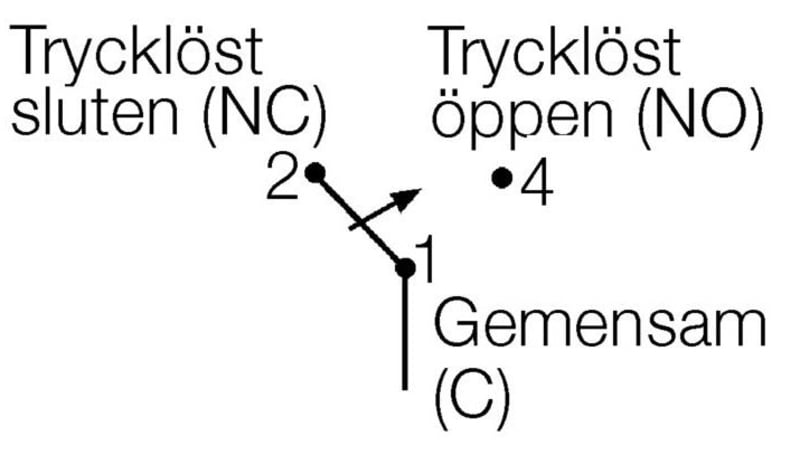

Tryckvakten kan installeras i alla riktningar. El installation enligt schema.
