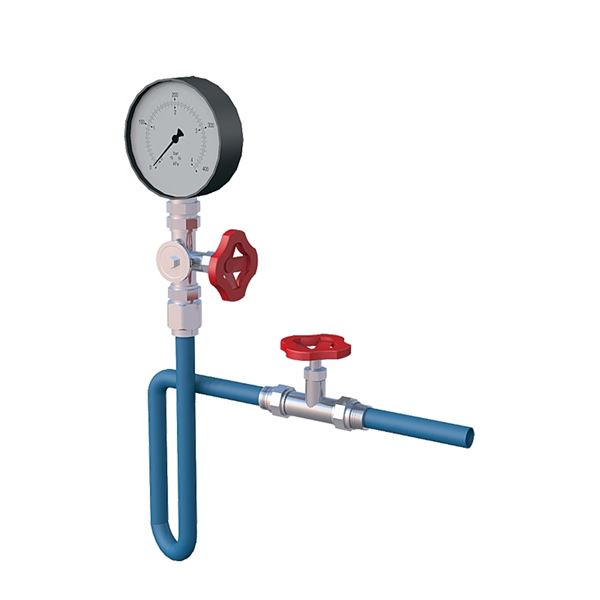

TryckmÀtarsats, armatur rostfritt stÄl, vattensÀcksrör i stÄl, PN 160. Exklusive tryckmÀtarventil och svetstuds.
| DimensionsomrÄde (DN) | 10 |
|---|---|
| Tryckklass (PN) | 160 |
| Temperatur (°C) | -20 - 280 |
| Huvudmaterial | StÄl |
| Artikelnummer | Utförande | Temperatur (°C) | Mätområde | Information om display | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 1806-10-10 | Visuell visning | -20 - 280 | 0 - 10 | 2025-07-16 | 5 200 SEK | ||
| AT 1806-10-16 | Visuell visning | -20 - 280 | 0 - 16 | 2025-07-16 | 5 200 SEK |
För tryckmÀtning av i huvudsak varmt/kallt vatten, vÀrme-/kylvatten, Änga samt neutrala vÀtskor och gaser.
UGC.31 *MÀtare för tryck, rörmonterade, med analog visning av momentant vÀrde
UGC.31 *MÀtare för tryck, rörmonterade, med analog visning av momentant vÀrdeTryckmÀtarsats AT180...., DN 10 (husdiameter .... mm)Graderad 0-.... bar
AFS 2023:5, 8 paragraf

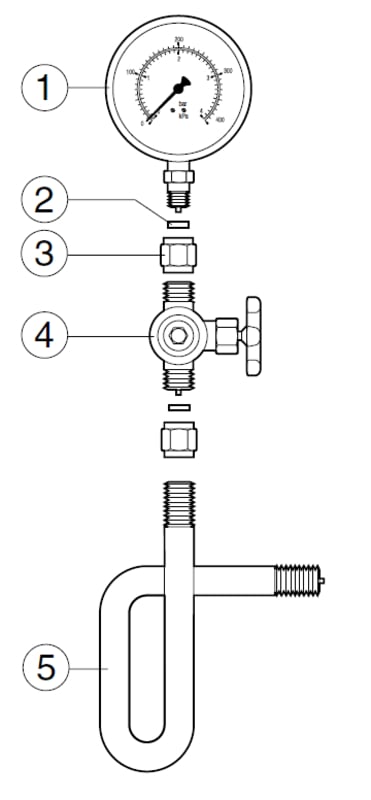

| Pos | Komponent | Material |
|---|---|---|
| 1 | TryckmÀtare | MÀssing |
| 2 | Packning | Koppar |
| 3 | Anslutningsstycke | Rostfritt stÄl |
| 4 | KontrolltryckmÀtarventil | Syrafast stÄl AISI 316 (1.4401) |
| 5 | VattensÀcksrör | StÄl P235GH (1.0345) |
DimensionsomrÄde (DN): 10
Vid tryckmÀtning pÄ Änga eller heta vÀtskor mÄste tryckmÀtaren skyddas mot hög temperatur. Temperaturen vid tryckmÀtaren fÄr inte överstiga 50°C. För detta anvÀnds lÀmpligen vattensÀcksrör.
TryckmÀtare pÄ Ängpannor eller andra tryckkÀrl, för vilka officiella föreskrifter gÀller, ska förses med kontrolltryckmÀtarventil för anslutning av kontrolltryckmÀtare.
För att kunna ÄtgÀrda kontrolltryckmÀtarventilen under drift, bör enheten kompletteras med en tryckmÀtarventil.
TryckmÀtarsatsen AT 1806 Àr speciellt avsedd för fjÀrrvÀrme-primÀr eftersom den har minimalt med gÀnganslutningar.
OBS! Vid överhettad Änga erfordras ofta en lÀngre rörslinga Àn ett vattensÀcksrör för att tryckmÀtaren ej skall övertempereras.
TryckmÀtarsatsen levereras förpackad och med monteringsanvisning.
SkalomrÄdet bör vÀljas enligt de förekommande standardomrÄden som finns. Vid konstant belastning bör ej 2/3 av skalomrÄdet överstigas, och vid vÀxlande belastning 1/2 skalomrÄdet.
Max Arbetstryck:
160 bar(e) vid 150°C
125 bar(e) vid 200°C
20 bar(e) vid 280°C
Huvudmaterial: StÄl
IngÄende material: MÀssing, StÄl, Rostfritt stÄl
Temperatur (°C): -20 - 280
Tryckklass (PN): 160
Anslutning: ISO 1127, svetsÀnda
ETIM klassning: EC011167 - DifferenstryckmÀtare
BK04 kod: 20715 Temperatur och tryckmÀtare
Flödesriktning: Enkelriktad
Möjlig montageposition: Horisontell
TryckmÀtarsatsen skall monteras sÄ att god avlÀsning av tryckmÀtaren erhÄlles. Det Àr ocksÄ viktigt, sÀrskilt pÄ lÀgre tryckomrÄden, att satsen monteras sÄ att tryckmÀtaren sitter vertikalt med tappen nedÄt.
Svetsstutsen insvetsas horisontellt eller helst med lutning ca 5 grader nedÄt, vilket ger ordentlig avluftning samt vattenfyllt rör och ventil, med lÀgre temperatur som följd.
Tryckmätarsats AT 1806- Produktdatablad (PDF-fil, 257 kB)
