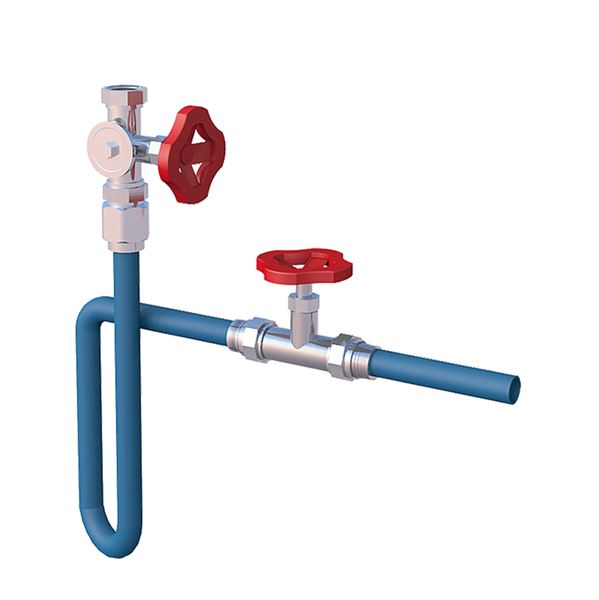

Tryckmätarsats exklusive tryckmätare, PN 100. Armatur i mässing, stål eller syrafast stål.
| Dimensionsområde (DN) | 10 |
|---|---|
| Temperatur (°C) | -20 - 280 |
| Huvudmaterial | Mässing, Stål, Rostfritt stål |
| Artikelnummer | Utförande | Temperatur (°C) | Mätområde | Information om display | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 1800A10B | -20 - 185 | 2025-05-15 | 2 200 SEK | ||||
| AT 1800A10S | -20 - 185 | 2025-05-15 | 4 100 SEK | ||||
| AT 1800A10SS | -20 - 300 | 2025-05-15 | 8 000 SEK |
Tryckmätare R3/8 x 100 mm. Klass 1,0. För industriella applikationer använd 4259R, syrafast mediaberört…
VäljFör tryckmätning av i huvudsak varmt/kallt vatten, värme-/kylvatten, ånga samt neutrala vätskor och gaser.
Tryckmätarsats exklusive tryckmätare. Tryckmätare väljs separat.
UGC.31 *Mätare för tryck, rörmonterade, med analog visning av momentant värde
AFS 2023:5, 8 paragraf

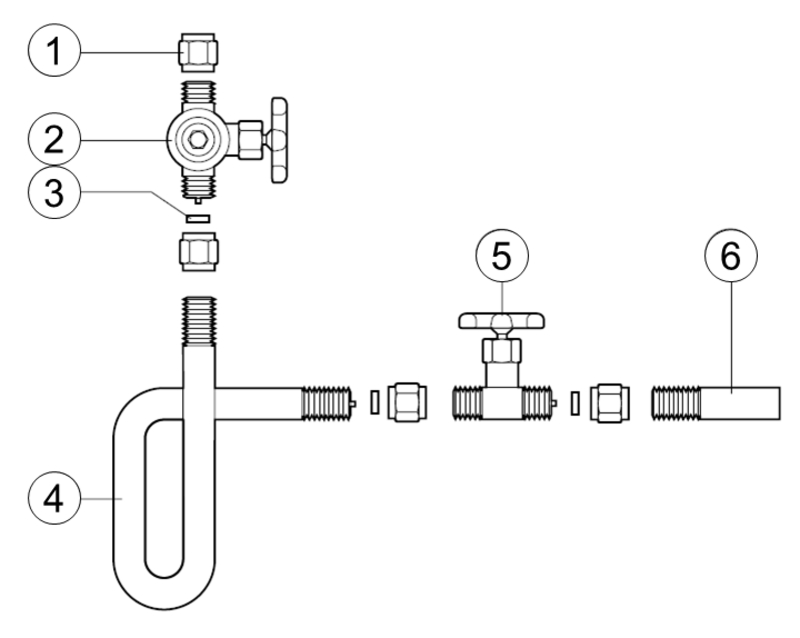

| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Mässing (CuZn39Pb3) (CW614N) (2.0401) |
| 2 | Spindel | Mässing (CuZn39Pb3) (CW614N) (2.0401) |
| 3 | Packboxmutter | Mässing (CuZn39Pb3) (CW614N) (2.0401) |
| 4 | Boxpackning | PTFE (polytetrafluoreten) |
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Mässing (CuZn39Pb3) (CW614N) (2.0401) |
| 2 | Spindel | Mässing (CuZn39Pb3) (CW614N) (2.0401) |
| 3 | Packboxmutter | Mässing (CuZn39Pb3) (CW614N) (2.0401) |
| 4 | Boxpackning | PTFE (polytetrafluoreten) |
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Rostfritt stål |
| 2 | Spindel | Rostfritt stål |
| 3 | Packning | Rostfritt stål |
| 4 | Gland | Grafit |
| 5 | Mutter | Mässing (CuZn39Pb3) (CW614N) (2.0401) |
| 6 | Packboxmutter | Rostfritt stål |
| 7 | Låsbygel | Rostfritt stål |
| 8 | Handratt | Stål (Rst 37.2) (1.0038) |
| 9 | Mutter | Övrigt |
| 10 | Packning | Övrigt |
| 11 | Mutter | Rostfritt stål |
| 12 | Packning | Aluminium |
| Pos | Komponent | Material |
|---|---|---|
| 1 | Ventilhus | Syrafast stål AISI 316 (1.4401) |
| 2 | Spindel | Syrafast stål AISI 316 (1.4401) |
| 3 | Packboxmutter | Syrafast stål AISI 316 (1.4401) |
| 4 | Boxpackning | Grafit |
Dimensionsområde (DN): 10

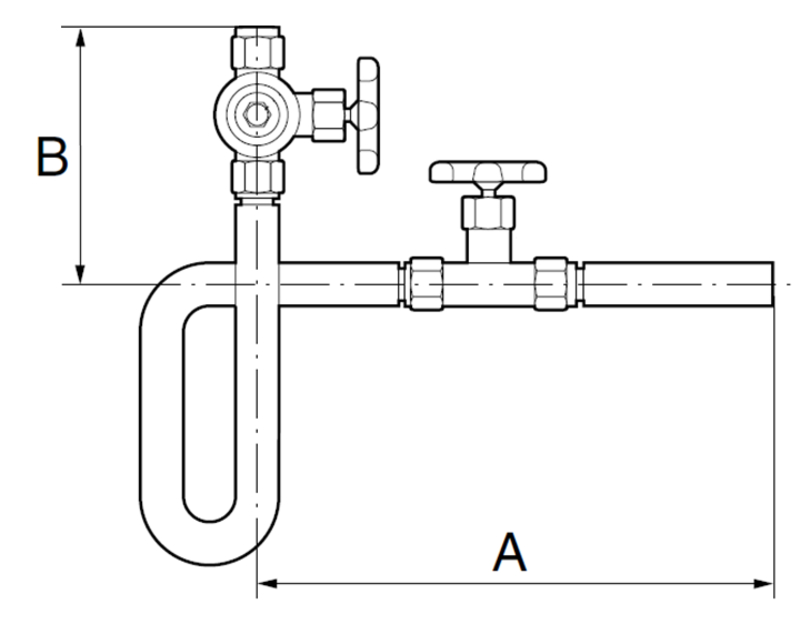

| DN | A | B | Nettovikt (kg) |
|---|---|---|---|
| 10 | 270 | 130 | 1.8 |
Vid tryckmätning på ånga eller heta vätskor måste tryckmätaren skyddas mot hög temperatur. Temperaturen vid tryckmätaren får inte överstiga 50 °C. För detta används lämpligen vattensäcksrör.
Tryckmätare på ångpannor eller andra tryckkärl, för vilka officiella föreskrifter gäller, ska förses med kontrolltryckmätarventil för anslutning av kontrolltryckmätare.
För att kunna åtgärda kontrolltryckmätarventilen under drift, bör enheten kompletteras med en tryckmätarventil.
OBS! Vid överhettad ånga erfordras ofta en längre rörslinga än ett vattensäcksrör för att tryckmätaren ej skall övertempereras.
Tryckmätarsatsen levereras förpackad och med monteringsanvisning.
Skalområdet bör väljas enligt de förekommande standardområden som finns. Vid konstant belastning bör ej 2/3 av skalområdet överstigas, och vid växlande belastning 1/2 skalområdet.
Huvudmaterial: Mässing, Stål, Rostfritt stål
Ingående material: Mässing, Koppar, Stål, Rostfritt stål
Temperatur (°C): -20 - 280
Anslutning: ISO 1127, svetsända
ETIM klassning: EC011167 - Differenstryckmätare
BK04 kod: 20715 Temperatur och tryckmätare
Flödesriktning: Enkelriktad
Möjlig montageposition: Horisontell
Tryckmätarsatsen ska monteras så att god avläsning av tryckmätaren erhålles. Det är också viktigt, särskilt på lägre tryckområden, att satsen monteras så att tryckmätaren sitter vertikalt med tappen nedåt.
Svetsstutsen insvetsas horisontellt eller helst med lutning cirka 5 grader nedåt, vilket ger ordentlig avluftning samt vattenfyllt rör och ventil, med lägre temperatur som följd.
Samtliga ingående komponenter kan levereras som separata reservdelar.
