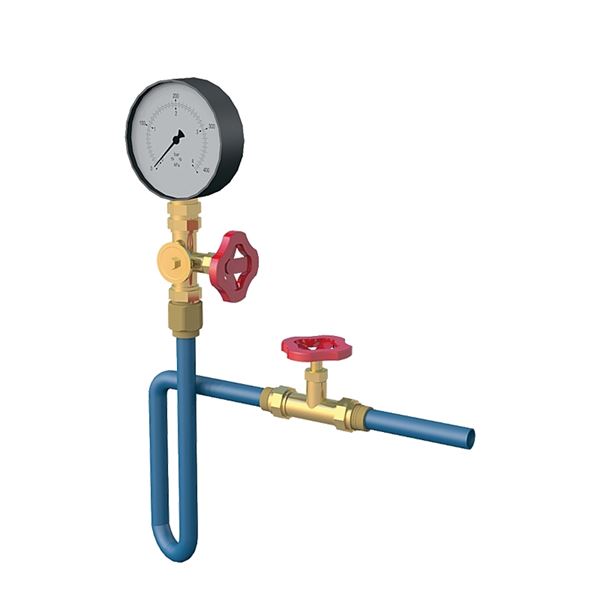

TryckmÀtarsats, mÀssingsarmatur, vattensÀcksrör i stÄl, PN 100. TryckmÀtare med husdiam. 100 mm.
| DimensionsomrÄde (DN) | 10 |
|---|---|
| Tryckklass (PN) | 100 |
| Temperatur (°C) | -20 - 185 |
| Huvudmaterial | StÄl |
| Artikelnummer | Utförande | Temperatur (°C) | Mätområde | Information om display | Antal | ||
|---|---|---|---|---|---|---|---|
| AT 1800-10-4 | Visuell visning | -20 - 185 | 0 - 4 | Analog visning. | 2025-07-24 | 3 340 SEK | |
| AT 1800-10-6 | Visuell visning | -20 - 185 | 0 - 6 | Analog visning. | 2025-07-24 | 3 340 SEK | |
| AT 1800-10-10 | Visuell visning | -20 - 185 | 0 - 10 | Analog visning. | 2025-07-24 | 3 340 SEK | |
| AT 1800-10-16 | Visuell visning | -20 - 185 | 0 - 16 | Analog visning. | 2025-08-05 | 3 340 SEK | |
| AT 1800-10-25 | Visuell visning | -20 - 185 | 0 - 25 | Analog visning. | 2025-07-24 | 3 340 SEK |
För tryckmÀtning av i huvudsak varmt/kallt vatten, vÀrme-/kylvatten, Änga samt neutrala vÀtskor och gaser.
UGC.31 *MÀtare för tryck, rörmonterade, med analog visning av momentant vÀrde
TryckmÀtarsats AT1800...., DN 10 (husdiameter .... mm) Graderad 0-.... bar
AFS 2023:5, 8 paragraf
Reach datum: 2024-11-04

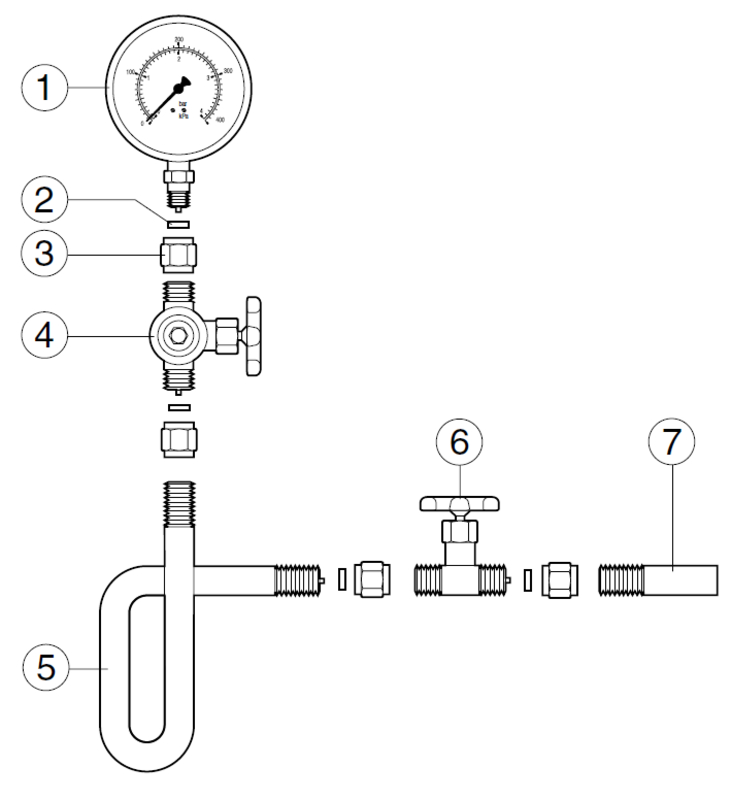

| Pos | Komponent | Material |
|---|---|---|
| 1 | TryckmÀtare | MÀssing |
| 2 | Packning | Koppar |
| 3 | Anslutningsstycke | StÄl P235GH (1.0345) |
| 4 | KontrolltryckmÀtarventil | MÀssing |
| 5 | VattensÀcksrör | StÄl P235GH (1.0345) |
| 6 | TryckmÀtarventil | MÀssing |
| 7 | Svetsstuds | StÄl P250GH (1.0460) |

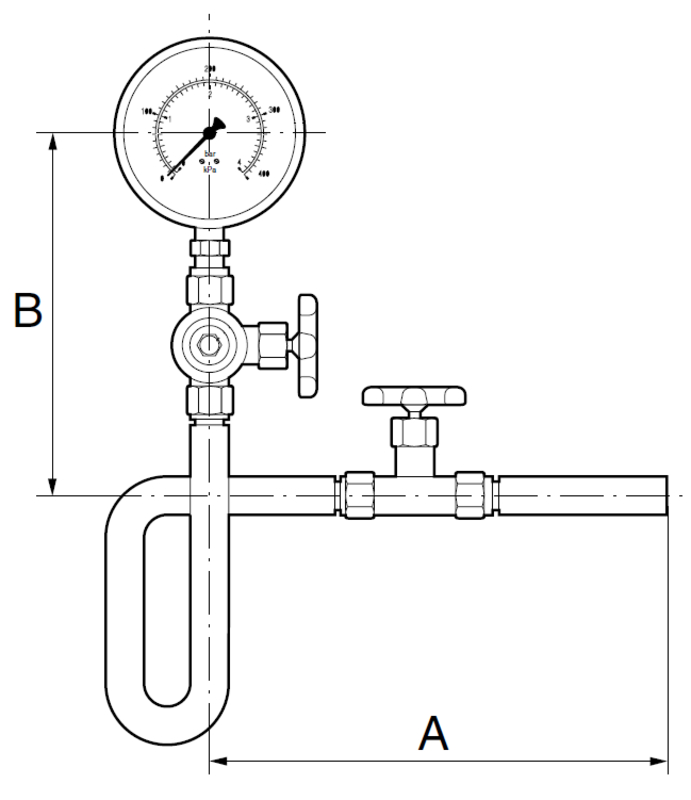

DimensionsomrÄde (DN): 10
| DN | 10 |
|---|---|
| A | 270 |
| B | 205 |
| Nettovikt (kg) | 1.5 |
Vid tryckmÀtning pÄ Änga eller heta vÀtskor mÄste tryckmÀtaren skyddas mot hög temperatur. Temperaturen vid tryckmÀtaren fÄr inte överstiga 50 °C. För detta anvÀnds lÀmpligen vattensÀcksrör.
TryckmÀtare pÄ Ängpannor eller andra tryckkÀrl, för vilka officiella föreskrifter gÀller, ska förses med kontrolltryckmÀtarventil för anslutning av kontrolltryckmÀtare.
För att kunna ÄtgÀrda kontrolltryckmÀtarventilen under drift, bör enheten kompletteras med en tryckmÀtarventil.
OBS! Vid överhettad Änga erfordras ofta en lÀngre rörslinga Àn ett vattensÀcksrör för att tryckmÀtaren ej skall övertempereras.
TryckmÀtarsatsen levereras förpackad och med monteringsanvisning.
SkalomrÄdet bör vÀljas enligt de förekommande standardomrÄden som finns. Vid konstant belastning bör ej 2/3 av skalomrÄdet överstigas, och vid vÀxlande belastning 1/2 skalomrÄdet.
Max Arbetstryck:
100 bar(e) vid 100°C
85,5 bar(e) vid 185°C
Huvudmaterial: StÄl
IngÄende material: MÀssing, StÄl
Temperatur (°C): -20 - 185
Tryckklass (PN): 100
Anslutning: ISO 1127, svetsÀnda
ETIM klassning: EC011167 - DifferenstryckmÀtare
BK04 kod: 20715 Temperatur och tryckmÀtare
Flödesriktning: Enkelriktad
Möjlig montageposition: Horisontell
TryckmÀtarsatsen ska monteras sÄ att god avlÀsning av tryckmÀtaren erhÄlles. Det Àr ocksÄ viktigt, sÀrskilt pÄ lÀgre tryckomrÄden, att satsen monteras sÄ att tryckmÀtaren sitter vertikalt med tappen nedÄt.
Svetsstutsen insvetsas horisontellt eller helst med lutning cirka 5 grader nedÄt, vilket ger ordentlig avluftning samt vattenfyllt rör och ventil, med lÀgre temperatur som följd.
Samtliga ingÄende komponenter kan levereras som separata reservdelar.
