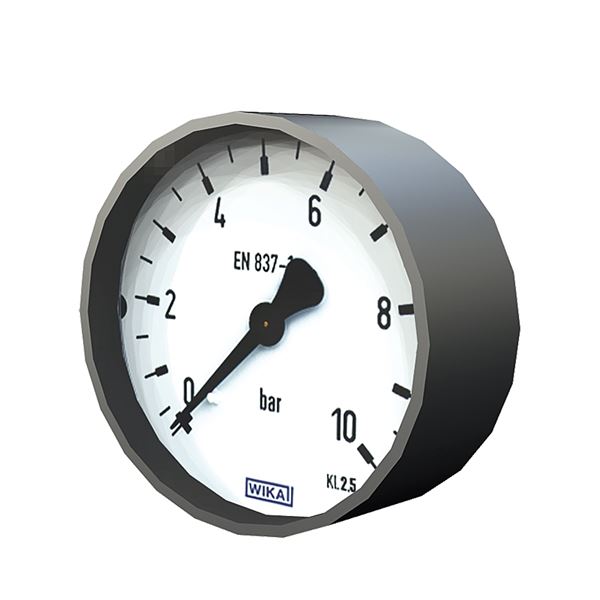

Tryckmätare AT 4258-

Tryckmätare R1/4 x 63 mm. Klass 2,5. Anslutningstapp bakåt.

Dimensionsområde (DN)	10
Temperatur (°C)	-20 - 60
Huvudmaterial	Mässing

Varan har bedömning C- i SundaHus Miljödata

Varianter
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	Temperatur (°C)	Avs.datum	Bruttopris	Antal
AT 4258-8-1 RSK 5113650	-20 - 60	2025-08-25 Beställningsvara	394 SEK	Antal
AT 4258-8-2,5 RSK 5113651	-20 - 60	2025-07-07 Färre än 10 i lager	394 SEK	Antal
AT 4258-8-4 RSK 5113652	-20 - 60	2025-07-28 Beställningsvara	394 SEK	Antal
AT 4258-8-6 RSK 5113653	-20 - 60	2025-07-07 I lager	394 SEK	Antal
AT 4258-8-10 RSK 5113618	-20 - 60	2025-07-07 Färre än 10 i lager	394 SEK	Antal

Produktinformation

Användningsområde

För tryckmätning av flytande eller gasformiga icke aggressiva fluider, i huvudsak vatten, luft och ånga.

AMA-text

UGC.31 *Mätare för tryck, rörmonterade, med analog visning av momentant värde

UGC.31 *Mätare för tryck, rörmonterade, med analog visning av momentant värde
Tryckmätare AT 4258 av bourdonrörstyp. Klass 2,5, husdiameter 63mm, graderad 0-....bar/Pascal.

Kvalitetssäkring

AFS 2023:5, PED 2014/68/EU

Produkten är CE-märkt

Märkning på produkt: Produkterna är märkta med Armatec, klass samt gradering.

Energi/miljödeklaration

SundaHus: C-

Omfattas av anmälningsplikt enligt REACH

Detaljförteckning

Pos	Komponent	Material
1	Hus	ABS (akrylnitrilbutadienstyren)
2	Bourdonrör	Koppar
3	Mätverk	Koppar
4	Glas

Mått och vikt

Dimensionsområde (DN): 10

Funktion och konstruktion

Tryckmätaren är av så kallad bourdonrörstyp, vilket innebär en cirkelformad rörfjäder med ett ovalt tvärsnitt. Systemets tryck påverkar invändigt bourdonröret så att det vid ökande tryck tenderar att räta ut sig. Den fria ändan på bourdonröret utför då en rörelse proportionellt mot det invändiga trycket. Rörelsen växlas sedan via mätverket till en rörelse/indikeringsvärde på visartavlan.
Max arbetstryck: 75% av skalvärdet vid vilade belasning. 66% av skalvärdet vid växlande belastning

Tekniska data

Huvudmaterial: Mässing

Huvudmaterialkod: Mässing (CuZn39Pb3) (CW614N) (2.0401), Mässing (CuZn40Pb2) (CW617N) (2.0402)

Ingående material: Mässing, Plaster

Ingående materialkod: Mässing (CuZn39Pb3) (CW614N) (2.0401), Mässing (CuZn40Pb2) (CW617N) (2.0402), ABS (akrylnitrilbutadienstyren)

Temperatur (°C): -20 - 60

Temperatur noteringar: Temperaturpåverkan: 0,4%/10°C (över 0 under 20°C)

Anslutning: Utvändig gänga ISO 228-1 (G, BSPP)

ETIM klassning: EC011167 - Differenstryckmätare

IP klass: IP54

Installation och underhåll

Möjlig montageposition: Vertikal, Horisontell

Tryckmätarna ska monteras så att de är lätta att avläsa samt skyddade mot vibrationer, värme, kyla samt hög luftfuktighet. Vid höga mediatemperaturer ska vattensäcksrör användas. Vid tryckvariationer och vibrationer bör dämpvätskefyllda tryckmätare användas.
