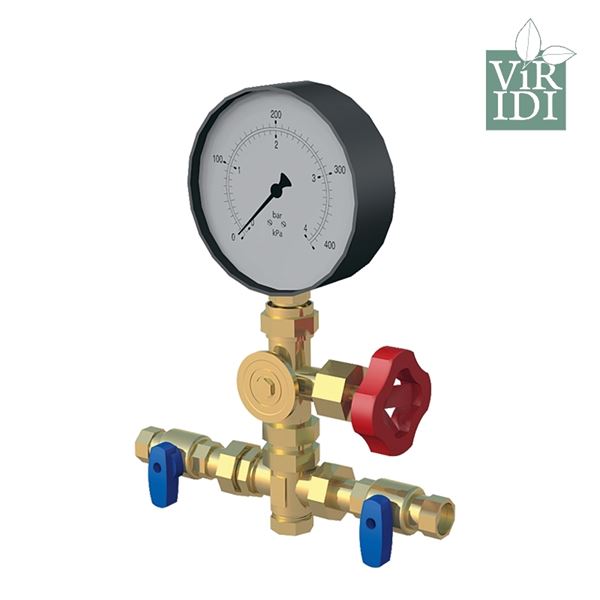

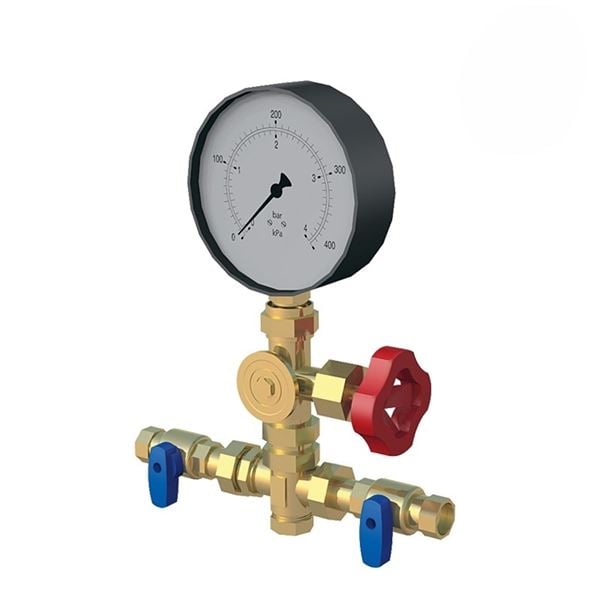

Differenstryckmätare AT 1812A

Utrustning för differenstryckmätning i blyfritt utförande över pumpgrupper, smutsfilter, stammar och kretsar. 2-, 3- eller 4-punktsmätning.

Dimensionsområde (DN)	10
Tryckklass (PN)	16
Temperatur (°C)	-10 - 150
Huvudmaterial	Mässing

Varan har bedömning B i SundaHus Miljödata

Varianter
Tillbehör
Produktinformation
Nedladdningsbart

Varianter

Artikelnummer	Utförande	Temperatur (°C)	Mätområde	Information om display	Avs.datum	Bruttopris	Antal
AT 1812A10		-10 - 150		Exklusive manometer	2026-01-07 Monteringsartikel	2 870 SEK	Antal
AT 1812A10-3P		-10 - 150		Exklusive manometer	2026-01-07 Monteringsartikel	3 220 SEK	Antal
AT 1812A10-4P		-10 - 150		Exklusive manometer	2026-01-08 Monteringsartikel	3 530 SEK	Antal
AT 1812A10-2,5	Visuell visning	-10 - 150	0 - 2,5	Analog visning.	2026-01-07 Monteringsartikel	3 000 SEK	Antal
AT 1812A10-4	Visuell visning	-10 - 150	0 - 4	Analog visning.	2026-01-13 Monteringsartikel	3 000 SEK	Antal
AT 1812A10-6	Visuell visning	-10 - 150	0 - 6	Analog visning.	2026-01-08 Monteringsartikel	3 000 SEK	Antal
AT 1812A10-10	Visuell visning	-10 - 150	0 - 10	Analog visning.	2026-01-07 Monteringsartikel	3 000 SEK	Antal
AT 1812A10-16	Visuell visning	-10 - 150	0 - 16	Analog visning.	2026-01-08 Monteringsartikel	3 000 SEK	Antal

Tillbehör

Tryckmätare AT 4253-

Tryckmätare R3/8 x 100 mm. Klass 2,5

Välj

Produktinformation

Användningsområde

För differenstryckmätning över pumpgrupper, smutsfilter, stammar och kretsar.
2-, 3- eller 4-punktsmätning.

AMA-text

UGC.31 *Mätare för tryck, rörmonterade, med analog visning av momentant värde

Differenstrycksmätarsats Armatec AT 1812A
Graderad 0-.... bar

Kvalitetssäkring

AFS 2023:5, 8 paragraf

Ska inte CE märkas.

Märkning på produkt:

Energi/miljödeklaration

SundaHus: B

Omfattas av anmälningsplikt enligt REACH: Nej

Reach datum: 2023-01-17

Reachnotering: Produkten omfattas EJ av REACH

Detaljförteckning

Pos	Komponent	Material
1	Manometer	Övrigt
2	Kontrollmanomerventil	Mässing
3	Anslutningsstycke	Mässing (CuZn38As) (CW511L)
4	Korsrör med kopplingar	Mässing (CuZn38As) (CW511L)
5	Kulventil	Mässing (CuZn38As) (CW511L)

Mått och vikt

Dimensionsområde (DN): 10

Mått

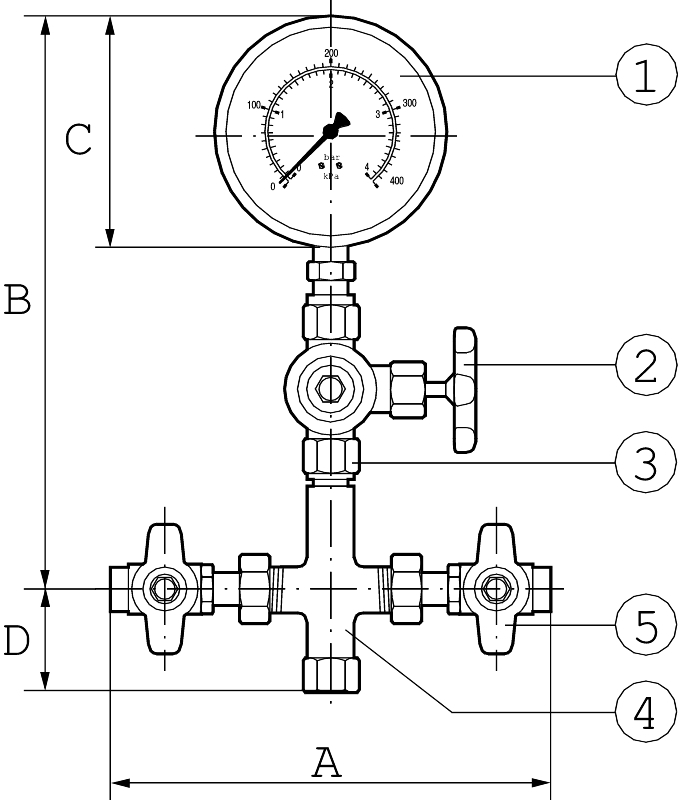

DN	A	B	Nettovikt (kg)
10	85	145	0.5
			1.5

Funktion och konstruktion

AT 1812A levereras som en enhet anpassad för tvåpunktsmätning, trepunktsmätning (3P) genom en extra kulventil med koppling samt fyrpunktsmätning (4P) med dubbla korsrör. Normalt är en av ventilerna öppen, varvid arbetstryck kan avläsas. Vid differenstryckmätning stängs ventilen på lågtryckssidan och trycket avläses. Därefter stängs ventilen på högtryckssidan och ventilen på lågtryckssidan öppnas, varefter trycket avläses. Tryckdifferensen är skillnaden mellan avläst hög- och lågtryck. Satserna finns med graderingar 0-2,5, 0-4, 0-10 och 0-16 bar. Manometer noggrannhetsklass 1,0

Tekniska data

Huvudmaterial: Mässing

Ingående material: Mässing, Övrigt

Ingående materialkod: PTFE (polytetrafluoreten)

Temperatur (°C): -10 - 150

Temperatur noteringar: Tryckmätaren +60 ºC

Tryckklass (PN): 16

Anslutning: Invändig gänga ISO 228-1 (G, BSPP)

ETIM klassning: EC011167 - Differenstryckmätare

BK04 kod: 20715 Temperatur och tryckmätare

Installation och underhåll

Flödesriktning: Dubbelriktad

Möjlig montageposition: Vertikal, Horisontell

Tryckmätarsatsen ska monteras så att god avläsning av tryckmätaren erhålles. Det är också viktigt, särskilt på lägre tryckområden, att satsen monteras så att tryckmätaren sitter vertikalt med tappen nedåt.

Nedladdningsbart

Differenstryckmätare AT 1812A Produktdatablad (PDF-fil, 285 kB)
